Не работает звуковой сигнал: проверка клаксона, реле и кнопки на руле

Если не работает клаксон автомобиля, проверку начинают с предохранителя и разъёмов, затем переходят к реле, питанию непосредственно на звуковом сигнале и только после этого — к рулевой кнопке и её проводке. Центральный узел системы — электрический звуковой сигнал, который включается кнопкой на руле напрямую либо через реле и электронный блок. Отказ может означать как неисправность самого клаксона, так и обрыв управляющей или силовой цепи.

Порядок применим к большинству легковых автомобилей с электрическим звуковым сигналом. Расположение компонентов, схема управления, назначение предохранителей и процедура безопасного отключения подушки зависят от модели, поколения, года выпуска и комплектации. Для точной проверки нужны электрическая схема и сервисная документация конкретного автомобиля.

Когда нельзя продолжать движение или работу

Работу нужно немедленно прекратить при появлении запаха горелой изоляции, нагрева проводов, дыма или повторного перегорания предохранителя. Такие признаки указывают на вероятное короткое замыкание, а установка предохранителя большего номинала может привести к повреждению проводки или пожару.

Как устроена цепь звукового сигнала

Типовая цепь включает:

• аккумуляторную батарею и цепь питания;
• предохранитель;
• реле, если оно предусмотрено конструкцией;
• один или несколько звуковых сигналов;
• кнопку на рулевом колесе;
• проводку, разъёмы и точки массы;
• подрулевой спиральный кабель либо другой токопроводящий узел рулевого колеса;
• электронный блок кузовного оборудования — на автомобилях, где команда обрабатывается электроникой.

Подтверждённый факт: по одному симптому «клаксон не работает» нельзя определить неисправную деталь. Сначала нужно установить, приходит ли команда управления и получает ли сам сигнал необходимое питание.

Типичный сценарий: если клаксон перестал работать полностью, возможны перегоревший предохранитель, неисправное реле, окисление разъёма или отказ самого звукового элемента. Если сигнал срабатывает только при определённом положении руля, диагностической гипотезой становится повреждение контактов рулевой кнопки или спирального кабеля, но это требует проверки.

Что проверить до разборки

Сначала нужно исключить простые причины, не затрагивая рулевое колесо.

1. Выключить зажигание и осмотреть доступную проводку клаксона.
2. Проверить, надёжно ли установлен разъём на корпусе сигнала.
3. Осмотреть контакты на следы влаги, окисления, перегрева и механического повреждения.
4. Проверить крепление клаксона и состояние точки массы, если заземление выполнено через корпус или отдельный провод.
5. Убедиться, что перед отказом не выполнялись работы с бампером, решёткой радиатора, рулевой колонкой или аккумуляторной батареей.

Наличие коррозии — подтверждённый дефект контакта, но не всегда единственная причина отказа. После очистки и восстановления соединения цепь следует проверить повторно.

Как проверить предохранитель

Нужный предохранитель определяют по схеме на крышке блока или по руководству автомобиля. Нельзя выбирать его только по внешнему расположению: в разных комплектациях один и тот же блок может иметь различное назначение ячеек.

1. Отключить потребители и зажигание.
2. Найти предохранитель цепи звукового сигнала по документации.
3. Извлечь его подходящим съёмником.
4. Осмотреть плавкую вставку.
5. При наличии мультиметра проверить электрическую целостность предохранителя.
6. Установить исправный предохранитель только предусмотренного изготовителем типа и номинала.

Если новый предохранитель сразу перегорает, повторно заменять его без поиска причины нельзя. Вероятны короткое замыкание проводки, внутренний дефект клаксона или повреждение другого элемента защищаемой цепи.

В некоторых автомобилях один предохранитель обслуживает несколько потребителей. Точный перечень зависит от электрической схемы конкретной модификации.

Как проверить реле клаксона

Реле может находиться в моторном отсеке, салонном монтажном блоке либо быть встроено в электронный модуль. Если отдельного съёмного реле нет, универсальная проверка заменой неприменима.

Проверка по звуку срабатывания

При нажатии кнопки исправное электромеханическое реле часто издаёт щелчок. Его наличие подтверждает движение механизма, но не доказывает, что силовые контакты проводят ток.

Отсутствие щелчка может означать:

• на управляющую обмотку не поступает команда;
• отсутствует питание или масса реле;
• неисправно само реле;
• повреждена кнопка, спиральный кабель или проводка;
• электронный блок не выдаёт команду включения.

Проверка заменой

Если в блоке есть другое заведомо исправное реле с полностью совпадающими характеристиками и назначением выводов, его иногда используют для контрольной перестановки. Совпадение только формы корпуса недостаточно: схема контактов и электрические параметры должны соответствовать документации.

Проверка измерительным прибором

Проверяют наличие питания на силовой стороне, управляющего сигнала и прохождение тока через замкнутые контакты. Назначение выводов и допустимый способ подачи питания определяют по схеме автомобиля: произвольная подача напряжения на контакты может повредить электронный блок.

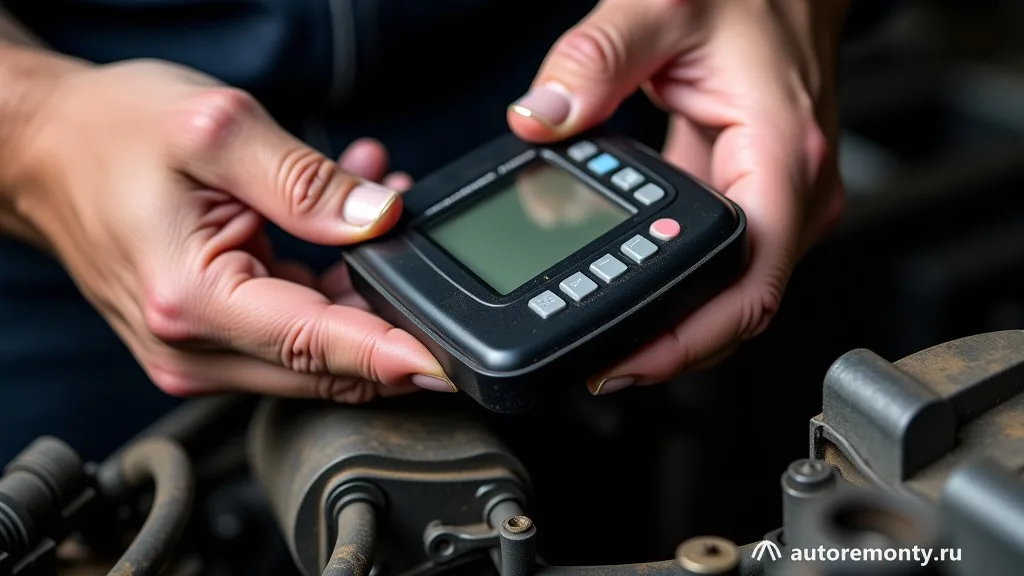

Как проверить питание на клаксоне

Перед измерением нужно выяснить по схеме, как управляется сигнал: подачей питания, подключением к массе или через электронный модуль. Делать вывод только по количеству проводов в разъёме нельзя.

1. Обеспечить безопасный доступ к разъёму, не допуская контакта с движущимися и горячими деталями.
2. Подключить мультиметр или другой подходящий измерительный прибор согласно электрической схеме.
3. Нажать кнопку звукового сигнала.
4. Проверить, появляется ли на разъёме команда питания и сохраняется ли надёжная масса.
5. При наличии команды проверить состояние контактов и самого звукового элемента.
6. При отсутствии команды двигаться по цепи назад: к реле, монтажному блоку и управляющей части.

Результаты трактуют так:

• команда на разъёме есть, но клаксон молчит — вероятна неисправность сигнала, его контактов или массы;
• команда отсутствует, но реле срабатывает — вероятен дефект силовой цепи, контактов реле или проводки;
• реле не срабатывает — нужно проверять управляющую цепь, кнопку и связанные электронные блоки;
• показания нестабильны — возможны окисление, надлом провода или плохой контакт массы.

Это диагностические гипотезы, а не готовый диагноз. В электронно управляемой системе мультиметр может не показать характер импульсной команды полностью, поэтому способ измерения выбирают по сервисной документации.

Как проверить сам звуковой сигнал

Прямая контрольная подача питания допустима только после определения рабочего напряжения, полярности и схемы подключения конкретного клаксона. Нужны защищённые провода подходящего сечения и отдельная защита цепи.

Если при корректной контрольной подаче питания сигнал не работает, неисправность самого элемента подтверждается с высокой вероятностью. Если он срабатывает, поиск продолжают в штатной проводке, реле, массе и управляющей цепи.

Не следует удерживать клаксон включённым дольше, чем требуется для краткой проверки. Также нельзя замыкать контакты отвёрткой или незащищённым проводом: это создаёт риск короткого замыкания.

Как проверить кнопку на руле

К кнопке переходят только после проверки предохранителя, реле, силовой цепи и самого клаксона. Такой порядок уменьшает вероятность ненужной разборки узла с подушкой безопасности.

Без снятия рулевого колеса можно оценить сопутствующие признаки:

• меняется ли работа сигнала при повороте руля;
• работают ли другие кнопки на руле;
• горит ли индикатор неисправности подушки безопасности;
• появились ли одновременно проблемы с другими цепями рулевого колеса.

Если клаксон работает только в отдельных положениях руля, вероятен дефект спирального кабеля или его соединений. Этот признак не подтверждает диагноз без электрической проверки.

Безопасность рядом с подушкой

Перед снятием модуля подушки безопасности необходимо:

1. Установить колёса и рулевое колесо в положение, указанное изготовителем.
2. Выключить зажигание.
3. Отключить аккумуляторную батарею в предусмотренной последовательности.
4. Выдержать установленное изготовителем время до начала работ.
5. Использовать процедуру снятия модуля для конкретного рулевого колеса.
6. Не проверять цепь пиропатрона обычной контрольной лампой или произвольным мультиметром.
7. Хранить снятый модуль только способом, указанным в сервисной документации.

Точное время ожидания, точки разблокировки модуля и порядок отсоединения разъёмов нельзя указывать без модели, поколения и года автомобиля. Ошибка при работе с системой SRS способна вызвать срабатывание подушки и тяжёлую травму.

После безопасного доступа кнопку проверяют на изменение состояния её контактов при нажатии. Затем контролируют проводку от кнопки до следующего доступного разъёма по электрической схеме.

Когда нужна компьютерная диагностика

Диагностический сканер нужен, если кнопка передаёт команду в электронный блок, а тот управляет реле или самим клаксоном. В таком случае полезно проверить:

• видит ли блок нажатие кнопки;
• присутствуют ли ошибки связи между модулями;
• разрешает ли блок активацию клаксона;
• срабатывает ли сигнал через функцию исполнительных тестов, если она предусмотрена.

Код ошибки нельзя считать готовым диагнозом. Он указывает на цепь или условие, которое нужно подтвердить проверкой питания, массы, проводки и разъёмов.

Редакционный вывод: рациональная последовательность поиска — предохранитель, доступные разъёмы, реле, питание на клаксоне, сам звуковой элемент и только затем рулевая кнопка со спиральным кабелем. Для электронно управляемой системы между этими этапами может потребоваться диагностика блока кузовного оборудования.

Частые вопросы

Можно ли ездить без работающего клаксона?

Отсутствие звукового сигнала лишает водителя штатного средства предупреждения об опасности. Возможность движения также зависит от действующих требований к техническому состоянию автомобиля, поэтому неисправность следует устранить до обычной эксплуатации.

Почему предохранитель клаксона снова перегорает?

Повторное перегорание указывает на вероятную перегрузку или короткое замыкание в защищаемой цепи. Нужно проверить проводку, разъёмы, реле и сам звуковой элемент, а не устанавливать предохранитель большего номинала.

Может ли клаксон не работать из-за спирального кабеля?

Да, если команда от рулевой кнопки проходит через спиральный кабель. Косвенными признаками могут быть зависимость неисправности от положения руля и одновременный отказ других функций на рулевом колесе, но окончательный вывод делают после проверки схемы и цепей.

Почему реле щёлкает, а звукового сигнала нет?

Щелчок подтверждает только попытку срабатывания механизма реле. Нужно проверить его силовые контакты, проводку после реле, массу, разъём и сам клаксон.
