Обрыв провода в двери автомобиля: как найти и восстановить жгут

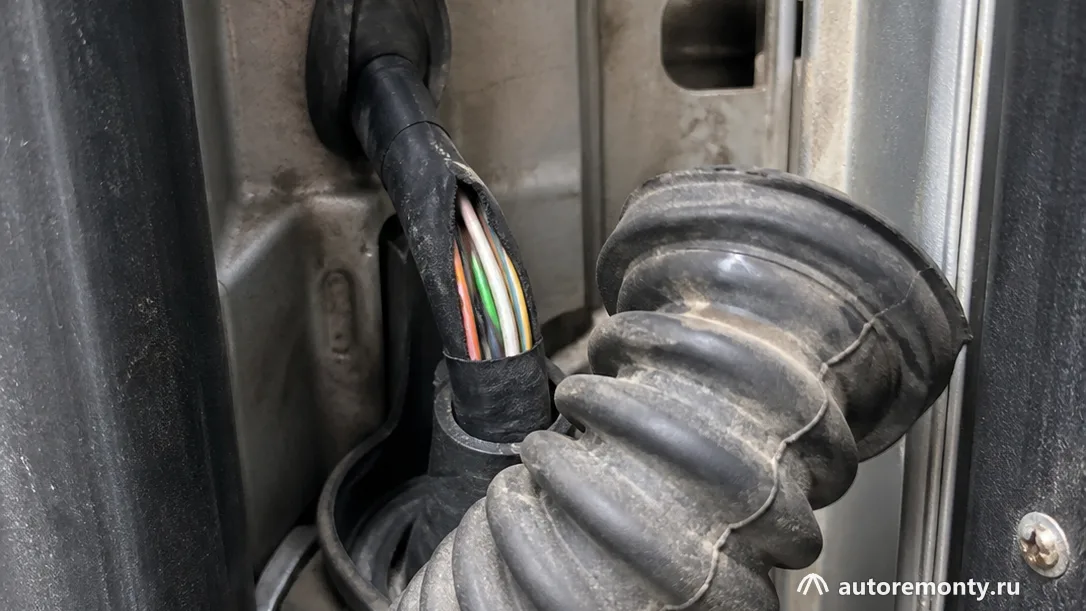

Обрыв проводов в двери ищут прежде всего в переходном жгуте между кузовом и дверью, скрытом резиновой гофрой: провод проверяют визуально, затем прозванивают при разных положениях двери и, если цепь допускает такую проверку, испытывают под нагрузкой. Повреждённый участок восстанавливают автомобильным многожильным проводом подходящего сечения, герметичным обжимом либо пайкой с обязательной механической разгрузкой. Обычная скрутка для подвижного дверного жгута непригодна: она окисляется, нагревается и повторно ломается от изгибов.

Рекомендации применимы к большинству легковых автомобилей, у которых электропроводка проходит из стойки кузова в дверь через гибкую гофру. Распиновка разъёмов, цвета проводов, способ отключения аккумулятора и допустимые методы проверки зависят от модели, поколения, года выпуска и комплектации. Для цепей подушек безопасности, цифровых шин и электронных блоков необходимы электрическая схема и сервисная документация конкретного автомобиля.

Какие признаки указывают на обрыв дверного жгута

Центральный узел при такой неисправности — дверной жгут проводов, особенно его участок внутри гофры. При каждом открывании двери этот участок изгибается. Отдельные жилы могут переломиться внутри внешне целой изоляции, поэтому повреждение не всегда видно без проверки.

Типичные симптомы:

• стеклоподъёмник, центральный замок, зеркало, динамик или подсветка работают с перебоями;
• неисправность появляется или исчезает при движении двери;
• одновременно перестают работать несколько устройств в одной двери;
• оборудование работает при открытой двери, но отключается при закрытой, либо наоборот;
• диагностический прибор фиксирует потерю связи с дверным модулем;
• предохранитель перегорает из-за повреждения изоляции и замыкания провода на соседнюю жилу или кузов.

Подтверждённый факт: изменение симптома при шевелении гофры или двери указывает на зависимость неисправности от положения жгута, но ещё не определяет конкретный провод.

Диагностическая гипотеза: если одновременно пропали несколько функций двери, возможен обрыв общего питания, массы или линии связи. Подтвердить это можно только по электрической схеме и измерениям.

Код ошибки также не является готовым диагнозом. Например, сообщение об отсутствии связи с дверным блоком может быть вызвано обрывом питания, массы, сигнальной линии, неисправностью разъёма или самого блока.

Когда нельзя продолжать эксплуатацию или проверку

Работу следует остановить и обратиться к специалисту, если в двери проходят цепи боковой подушки безопасности или пиротехнических устройств, а их идентификация не подтверждена схемой. Нельзя проверять такие цепи контрольной лампой, подавать на них внешнее питание или измерять параметры методами, не разрешёнными изготовителем.

Также нельзя произвольно отключать и подключать аккумулятор. На некоторых автомобилях перед этим требуется выполнить предусмотренные производителем действия, а после подключения — восстановить настройки или провести адаптацию оборудования.

С чего начинать диагностику

Проверки выполняют от простых и доступных к более сложным.

1. Уточнить, какие устройства перестали работать и зависит ли симптом от положения двери.
2. Проверить относящиеся к цепи предохранители по схеме конкретного автомобиля.
3. Осмотреть доступные разъёмы двери и кузова: они должны быть полностью соединены, без воды, зелёного налёта, перегрева и деформированных контактов.
4. Аккуратно освободить края гофры, не разрезая её и не повреждая фиксаторы.
5. Осмотреть провода на участке изгиба.
6. Проверить подозрительные цепи мультиметром.
7. Если простая прозвонка не выявила дефект, выполнить проверку падения напряжения или нагрузочную проверку, допустимую для данной цепи.
8. Только после подтверждения обрыва вскрывать оболочку жгута и ремонтировать провод.

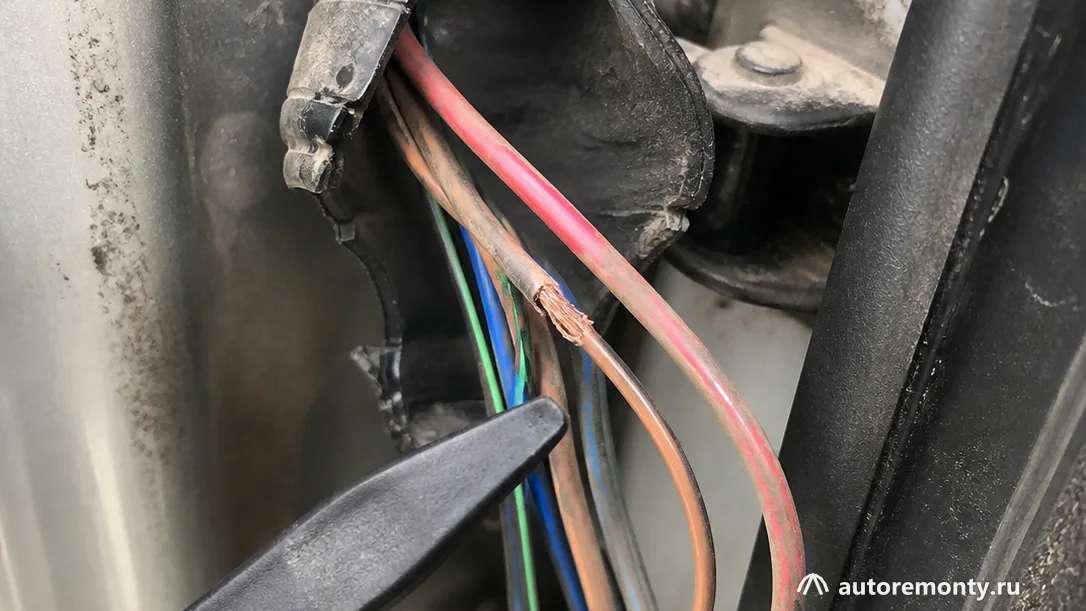

При осмотре ищут:

• поперечные трещины изоляции;
• участки, где провод стал заметно тоньше;
• медные жилы, выступающие через оболочку;
• следы влаги и окисления;
• старые скрутки и жёсткие ремонтные вставки;
• натянутые провода, которым не хватает длины при полном открывании двери.

Нельзя сильно тянуть за провод. Частично переломленные жилы могут окончательно разорваться, а место первоначального дефекта станет сложнее определить.

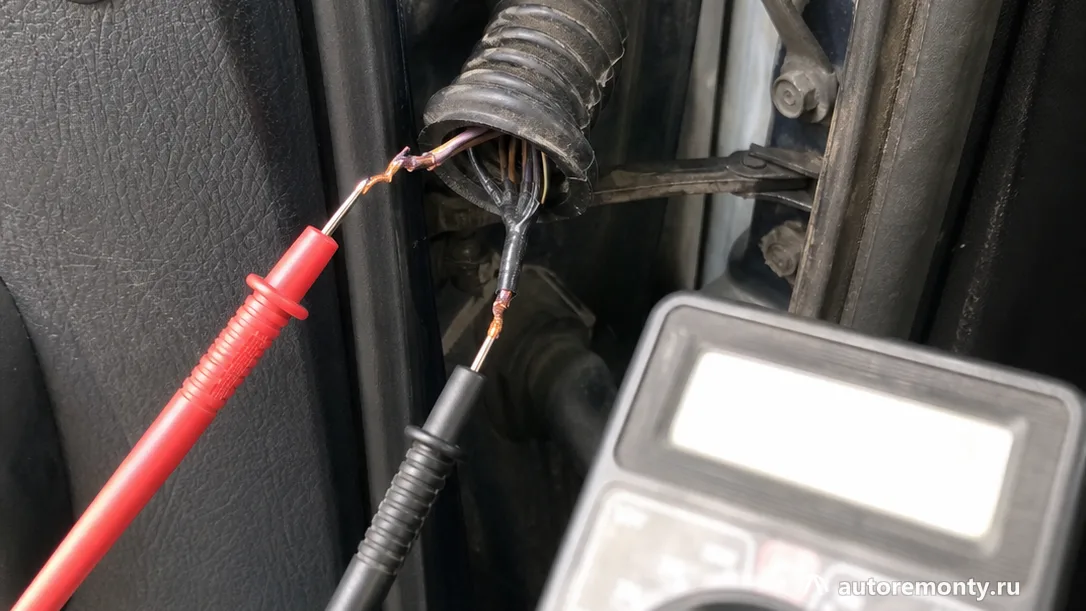

Как прозвонить провод в дверной гофре

Перед измерением необходимо определить провод по схеме и найти оба конца проверяемой цепи. Ориентироваться только на цвет изоляции нельзя: одинаковые цвета могут использоваться в разных цепях, а на ранее ремонтировавшемся жгуте расцветка вставки может не совпадать с заводской.

Для измерения сопротивления цепь должна быть обесточена. Проверяемый провод желательно отсоединить от электронных блоков с обеих сторон, если это предусмотрено конструкцией и сервисной процедурой.

1. Установить мультиметр в режим проверки целостности цепи или измерения сопротивления.
2. Подключить щупы к противоположным концам одного провода.
3. Зафиксировать щупы так, чтобы движение рук не влияло на контакт.
4. Медленно открыть и закрыть дверь в пределах нормального хода.
5. Осторожно изгибать жгут внутри гофры, наблюдая за показаниями.
6. Проверить отсутствие соединения между исследуемым проводом и кузовом, а также соседними жилами, если по схеме такого соединения быть не должно.

Звуковой сигнал мультиметра подтверждает электрическое соединение только при малом измерительном токе. Несколько уцелевших жил могут обеспечить прозвонку, но не передать рабочий ток без заметного падения напряжения и нагрева. Поэтому стабильная прозвонка не всегда исключает частичный перелом.

На линиях связи показания сопротивления могут зависеть от подключённых блоков и топологии сети. Оценивать их без схемы и требований изготовителя нельзя.

Зачем проверять цепь под нагрузкой

Типичный сценарий: мультиметр показывает целый провод, но стеклоподъёмник или замок не работает. Возможная причина — большинство медных жил уже переломлено, а оставшаяся часть проводника пропускает измерительный ток мультиметра, но создаёт большое падение напряжения под рабочей нагрузкой.

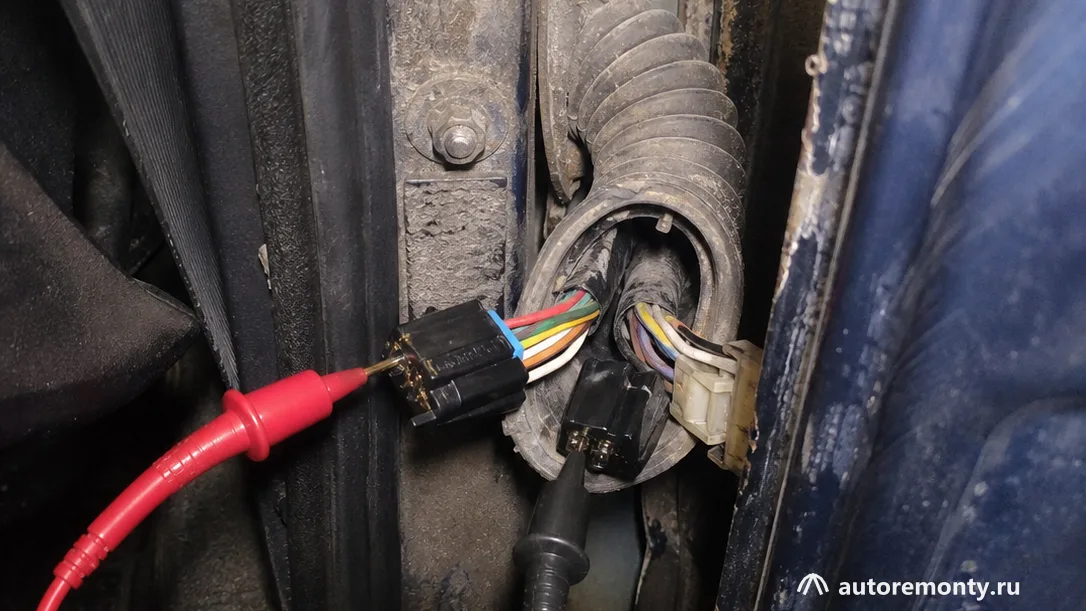

Предпочтительный способ — измерить напряжение и его падение при включённом штатном потребителе. Точки подключения, допустимое падение и условия включения определяются электрической схемой и сервисной документацией конкретной модели.

Отдельную контрольную нагрузку разрешается подключать только тогда, когда точно известны назначение цепи, её защита и допустимый ток. Нельзя использовать обычную лампу-пробник на цепях подушек безопасности, электронных модулей, датчиков и цифровых шин: она способна перегрузить выход блока или исказить сигнал.

При проверке сравнивают:

• напряжение питания до переходного жгута и после него;
• падение напряжения на проверяемом проводе при работающем потребителе;
• качество массовой цепи под нагрузкой;
• изменение показаний при движении двери и гофры.

Прокалывать изоляцию иглой без последующей герметизации нежелательно. Через отверстие внутрь провода может попасть влага, после чего коррозия продолжится под неповреждённой снаружи оболочкой.

Как выбрать провод для ремонта

Ремонтная вставка должна соответствовать назначению исходной цепи. Для подвижного перехода используют гибкий многожильный автомобильный провод, рассчитанный на условия эксплуатации в автомобиле.

При выборе учитывают:

• сечение исходного проводника;
• допустимый ток цепи;
• гибкость и количество тонких жил;
• наружный диаметр, чтобы восстановленный жгут помещался в гофре;
• стойкость изоляции к температуре, влаге и автомобильным жидкостям;
• назначение провода, включая сигнальные линии, витые пары и экранированные цепи.

Точное сечение, тип изоляции и необходимость сохранять скрутку пары определяют по документации конкретной модификации. Увеличение наружного диаметра всех вставок может сделать жгут слишком жёстким, даже если электрически провода выбраны с запасом.

Ремонтную вставку делают достаточно длинной, чтобы провод не натягивался при полном открывании двери. Соединения желательно разнести по длине и вывести из участка максимального изгиба. Если все стыки расположить в одном месте, получится толстый жёсткий узел, который будет давить на соседние провода и гофру.

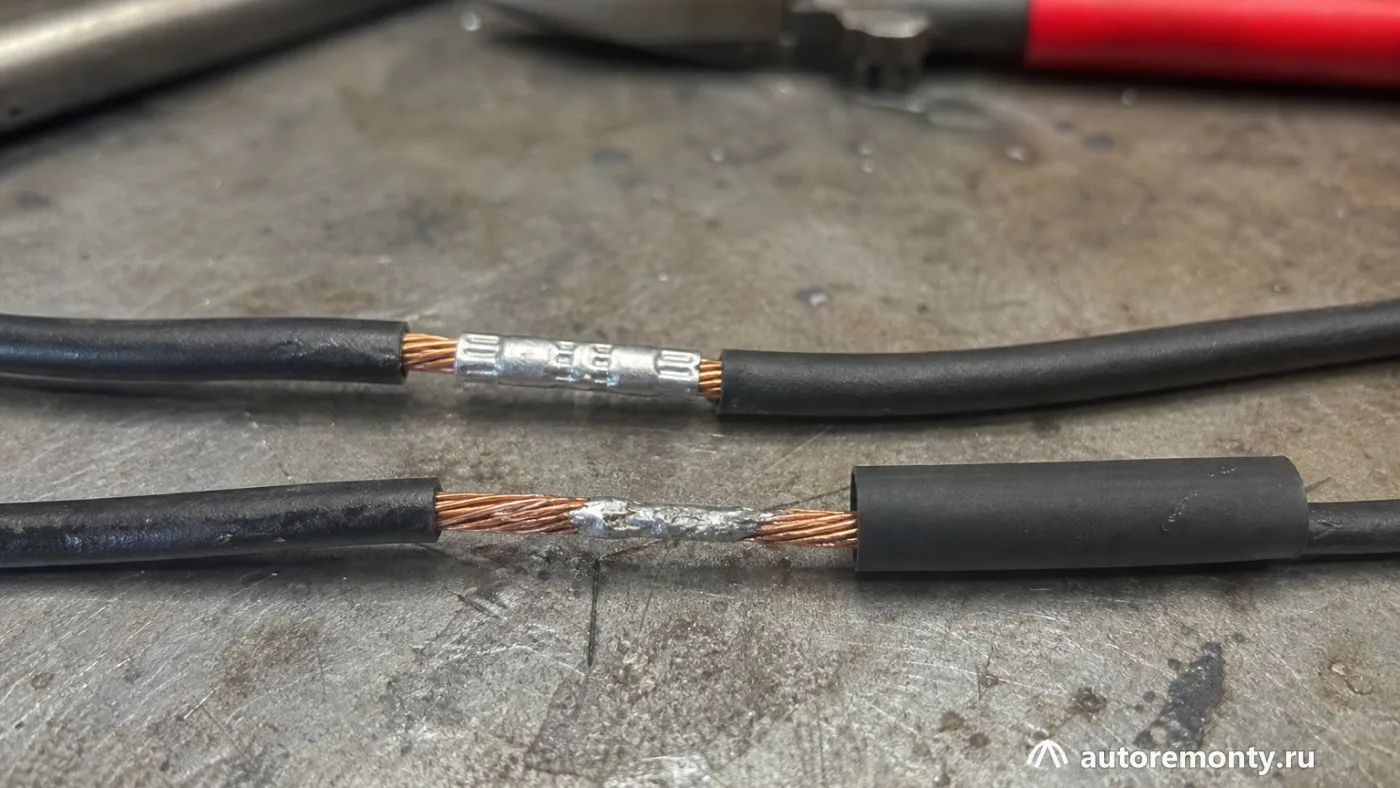

Обжим или пайка: что выбрать

Оба метода могут обеспечить электрическое соединение, но качество зависит от исполнения и расположения стыка.

Обжим

Для обжима применяют соединительную гильзу, соответствующую сечению и конструкции провода, а также подходящие обжимные клещи. Пассатижи не формируют контролируемое соединение и могут перерезать часть жил.

Порядок работы:

1. Удалить повреждённый и окисленный участок до чистой меди.
2. Отрезать ремонтную вставку с учётом хода двери.
3. Снять изоляцию, не надрезая жилы.
4. Ввести проводники в подходящую гильзу.
5. Выполнить обжим предназначенным для неё инструментом.
6. Проверить механическую фиксацию без чрезмерного растягивания провода.
7. Герметизировать и изолировать соединение материалом, подходящим для автомобильной проводки.
8. Уложить стыки в стороне от зоны постоянного перегиба.

Пайка

Пайка допустима не для каждой заводской ремонтной процедуры. Перед её применением нужно проверить требования изготовителя автомобиля, особенно для цепей систем безопасности и линий передачи данных.

При пайке жилы соединяют без крупного жёсткого наплыва. Припой не должен затекать далеко под изоляцию: пропитанный им участок теряет гибкость, а граница между жёсткой и гибкой частью становится местом будущего перелома. Соединение изолируют и защищают от влаги, после чего обеспечивают разгрузку от изгиба.

Редакционный вывод: для постоянно изгибающегося участка предпочтительно соединение, предусмотренное заводской технологией ремонта конкретного жгута. Независимо от метода, стык не следует оставлять в точке максимального изгиба.

Почему обычная скрутка быстро ломается

Скрутка не обеспечивает стабильной механической и электрической защиты в подвижном жгуте. При открывании двери отдельные жилы перемещаются относительно друг друга, соединение ослабевает, а нагрузка концентрируется у края изоляции.

Основные причины повторной неисправности:

• отсутствие механической фиксации проводников;
• попадание влаги и окисление меди;
• увеличение переходного сопротивления и локальный нагрев;
• острые выступающие жилы, повреждающие изоляцию соседних проводов;
• чрезмерная толщина скрутки;
• отсутствие разгрузки натяжения;
• размещение соединения непосредственно в зоне постоянного изгиба.

Изолента поверх скрутки не превращает её в полноценное соединение. Со временем она может сместиться, а влага останется внутри жгута.

Опыт владельцев, опубликованный без проверки конкретного автомобиля, может помочь заметить типичное место перелома, но не заменяет схему и измерения. Одинаковый симптом у внешне похожих автомобилей может относиться к разным цепям.

Как проверить жгут после ремонта

До окончательной сборки необходимо убедиться, что восстановлена именно повреждённая цепь и ремонт не создал новых дефектов.

1. Осмотреть каждое соединение и изоляцию соседних проводов.
2. Проверить целостность восстановленной цепи.
3. Проверить отсутствие непредусмотренного соединения с кузовом и соседними жилами.
4. Подключить разъёмы в предусмотренном порядке.
5. Проверить работу оборудования двери.
6. Несколько раз медленно открыть и закрыть дверь, наблюдая за работой потребителей.
7. Убедиться, что жгут нигде не натягивается, не пережимается и не трётся об кромки.
8. Правильно установить гофру в посадочные места, чтобы внутрь не попадала вода.

Если после ремонта остаются ошибки электронных блоков, их нужно считать диагностическим прибором и оценить с учётом текущего статуса. Сохранённый код может относиться к прежнему обрыву, а активный — указывать на неустранённую неисправность или другую проблему.

Частые вопросы

Можно ли найти обрыв, не снимая дверь?

В большинстве конструкций дверь снимать не требуется: доступ получают через края гофры и разъёмы со стороны кузова и двери. Однако способ разборки зависит от модели, поэтому силой вытягивать гофру или разъём нельзя — можно сломать фиксатор либо повредить исправные провода.

Почему провод прозванивается, но устройство не работает?

Внутри изоляции могла сохраниться только часть жил, которой достаточно для малого измерительного тока мультиметра. Под рабочей нагрузкой такой участок создаёт падение напряжения, поэтому необходима проверка при включённом штатном потребителе или другим разрешённым для этой цепи способом.

Нужно ли менять весь дверной жгут?

Полная замена не всегда обязательна, если повреждены отдельные провода, остальная проводка не имеет трещин и предусмотрен надёжный локальный ремонт. Если изоляция разрушена на многих жилах, есть коррозия внутри жгута или уже выполнено несколько некачественных соединений, объём восстановления оценивают по состоянию узла и заводской документации.

Можно ли заменить повреждённый провод более толстым?

Электрически большее сечение иногда допустимо, но толстая вставка может быть слишком жёсткой и не поместиться в гофре вместе с остальным жгутом. Выбирать провод следует по исходному сечению, току цепи, гибкости и требованиям конкретной схемы, а не только по принципу «толще — лучше».
