Не работает вентилятор печки: резистор, реле или мотор

Если в салоне автомобиля воцарилась тишина, а стёкла моментально затянуло плотной пеленой влаги, у вас не работает вентилятор печки. Чаще всего неисправность проявляется внезапно: вчера всё отлично дуло, а сегодня из дефлекторов ни гу-гу. На некоторых машинах, вроде Шевроле Круз или Рено Логан, проблеме предшествует противный писк или свист из-под бардачка, который водители игнорируют неделями. Ждать полной остановки крыльчатки не стоит, ведь зимой без обдува лобового стекла ехать банально опасно. Начинать поиск причин нужно с малого, последовательно исключая предохранители, проводку, блок резисторов и сам электродвигатель.

Почему печка дует только на максимальной скорости

Когда отопитель отказывается реагировать на положения переключателя «1», «2» и «3», но оживает на цифре «4», виновником становится добавочный резистор. Этот узел отвечает за ступенчатое снижение напряжения, идущего на мотор. На первой скорости ток проходит через максимальное сопротивление, теряя силу, поэтому вентилятор крутится медленно. На максимальной скорости ток идёт напрямую в обход сопротивлений.

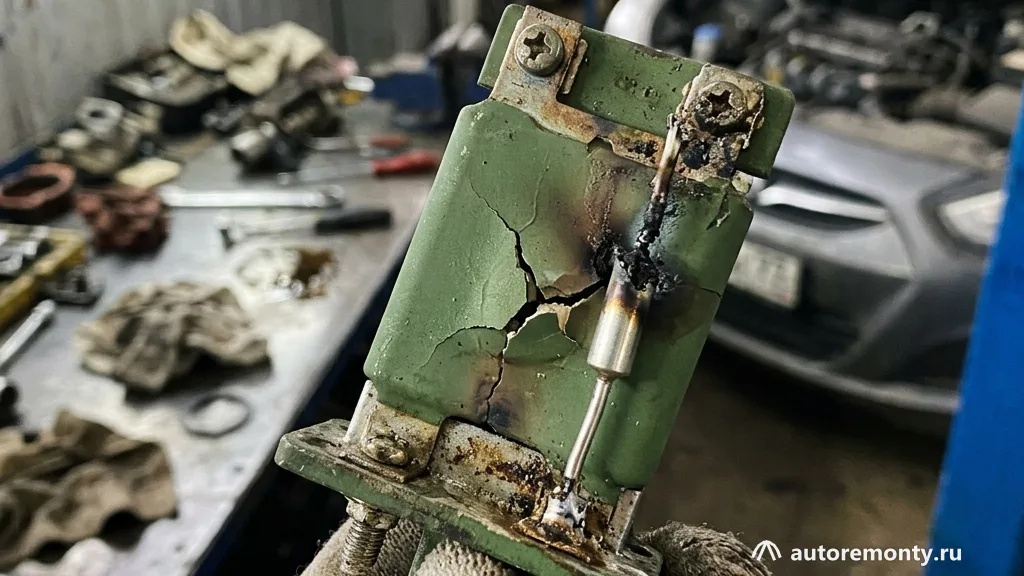

В конструкцию большинства резисторов внедрён одноразовый термопредохранитель. Он перегорает при перегреве блока, защищая проводку от пожара. Перегрев обычно случается из-за забитого салонного фильтра, мешающего охлаждению деталей воздушным потоком, или из-за подклинивающего вала самого моторчика.

Если на вашей Ладе Гранте или Киа Рио вентилятор работает исключительно на «максимуме», цепь питания мотора исправна. Проблема локализована в блоке сопротивлений, который придётся демонтировать для ремонта или замены. Езда в таком режиме быстро добьёт оставшиеся элементы системы из-за высокой нагрузки.

Признаки выгорания термопредохранителя

• Полное отсутствие реакции на первых трёх положениях рукоятки.
• Резкий запах горелой пластмассы из дефлекторов перед поломкой.
• Внезапное восстановление работы при переключении в крайний правый режим.

Диагностика электрической цепи своими руками

Прежде чем бежать в магазин за новыми деталями, нужно проверить предохранитель цепи отопителя. На Форд Фокус или Шкоде Октавии цепь защищена плавкой вставкой номиналом 30 или 40 Ампер. Ищите её в монтажном блоке под капотом или в салоне под приборной панелью. Сгоревший элемент видно сразу по разорванной металлической перемычке внутри прозрачного корпуса.

Если предохранитель цел, следующим шагом проверяют реле отопителя. Оно разгружает контакты замка зажигания и блока управления. При включении зажигания и переводе регулятора печки в активный режим исправное реле должно отчётливо щёлкать. Отсутствие щелчка говорит о пропаже управляющего сигнала или выходе из строя электромагнитной катушки внутри реле.

1. Извлеките предохранитель печки из гнезда монтажного блока.
2. Осмотрите перемычку визуально, проверьте цепь мультиметром в режиме прозвонки.
3. Найдите аналогичное реле (например, от обогрева заднего стекла) и установите его вместо реле печки для теста.
4. Проверьте контрольной лампой наличие напряжения на клеммах колодки предохранителя.

Как проверить и заменить резистор отопителя

Добавочное сопротивление обычно крепится непосредственно в корпусе климатической установки, сразу за вентилятором, чтобы проходящий воздух постоянно охлаждал нагревающиеся спирали. На Рено Дастер или Ниссан Альмера доступ к нему сильно ограничен, придётся изгибаться под бардачком или снимать педальный узел.

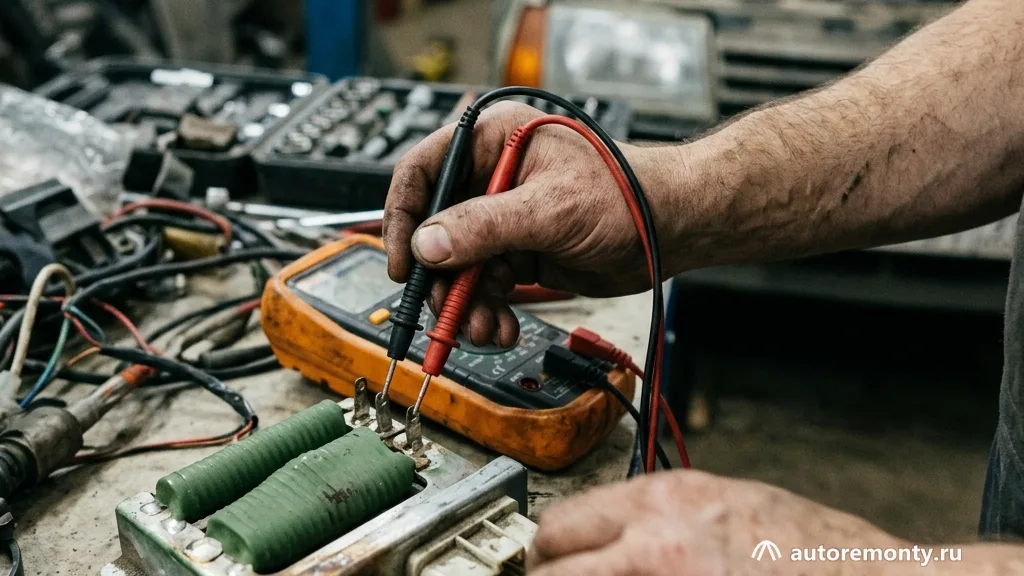

Для проверки снятого резистора используют мультиметр в режиме измерения сопротивления. Щупы прикладывают к выводам разъёма: если прибор показывает бесконечность, внутренняя цепь разорвана. Часто умельцы припаивают новый термопредохранитель вместо сгоревшего, но обычный припой от нагрева быстро плавится. Деталь нужно соединять механическим обжимом или тугоплавким припоем.

Пошаговый процесс демонтажа резистора

• Отключите минусовую клемму от аккумуляторной батареи.
• Снимите вещевой ящик или пластиковую обшивку под ним.
• Отсоедините штекер с проводами от корпуса резистора, отжав пластиковый фиксатор.
• Открутите два винта крепления (обычно под головку на 5.5 или Torx T20) и выньте деталь.
• Очистите посадочное место от пыли и листьев перед установкой нового элемента.

Проверка работоспособности мотора печки напрямую

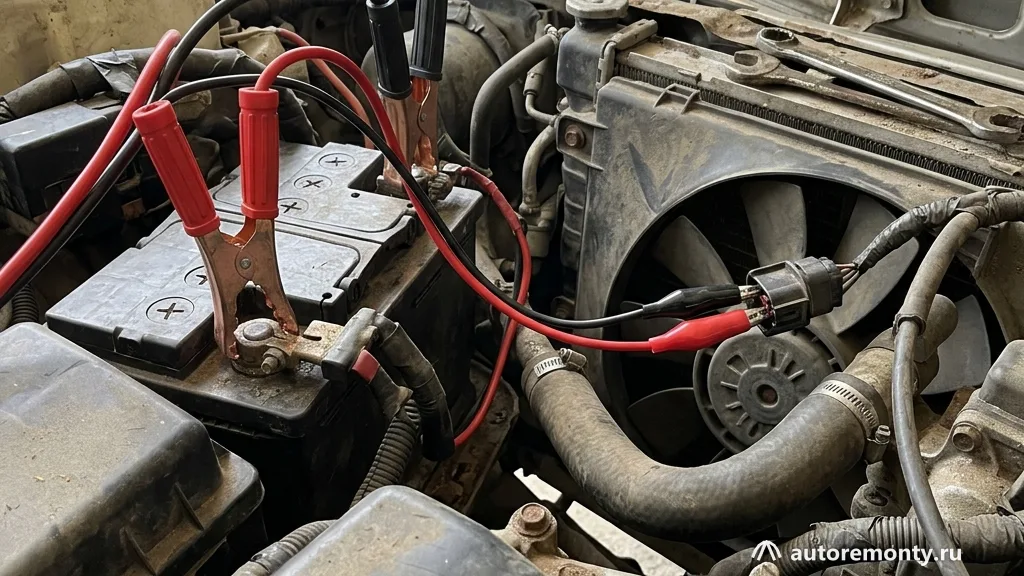

Если предохранители целы, реле щёлкает, а вентилятор печки не работает ни в одном положении, нужно подать питание напрямую на электродвигатель. Для этого придётся добраться до разъёма подключения мотора. На Тойота Королла или Хёндай Солярис моторчик расположен прямо под бардачком, и снять разъём можно без разбора половины салона.

Для проверки понадобятся два провода сечением не менее 2.5 квадратных миллиметра. Один провод надёжно соединяют с массой кузова, второй — с плюсовой клеммой аккумулятора. Подавать напряжение нужно непосредственно на контакты в разъёме моторчика, предварительно отключив штатную фишку проводки автомобиля.

Если при подаче 12 Вольт мотор бодро закрутился, неисправность кроется в проводке, переключателе на панели или блоке климат-контроля. Если же мотор молчит, издаёт гул, искрит или крутится очень медленно, лениво переваливаясь — проблема в износе его внутренней механической или электрической части.

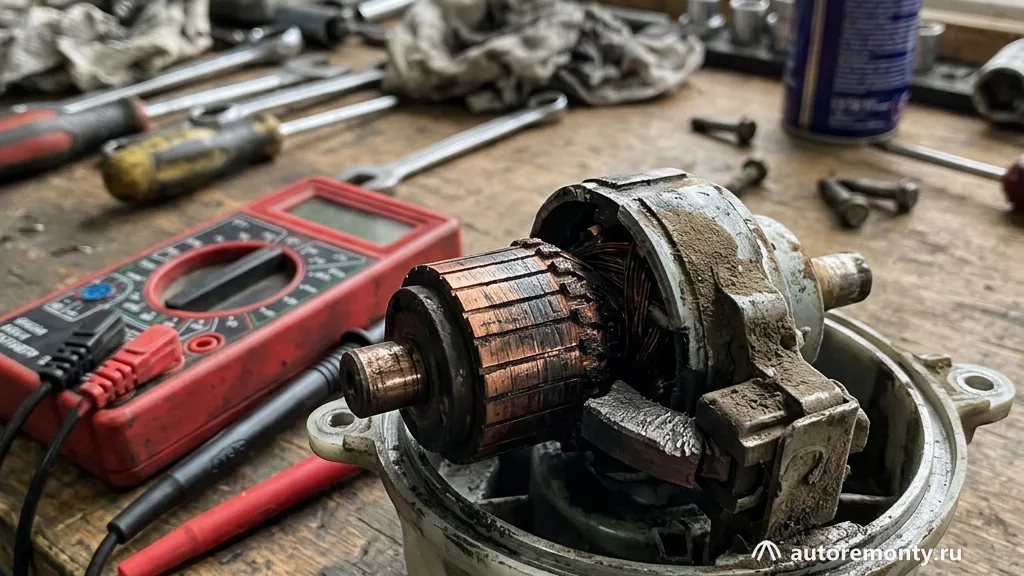

Распространённые неисправности электродвигателя

• Износ угольных щёток (стерлись до основания и не прижимаются пружинами к коллектору).
• Выработка медных ламелей коллектора ротора (появились глубокие канавки).
• Заклинивание опорных подшипников скольжения из-за скопившейся грязи и отсутствия смазки.
• Межвитковое замыкание обмоток якоря (мотор сильно греется и пахнет гарью).

Сравнительная таблица стоимости запчастей и ремонта

Цены на детали и работы сильно зависят от марки автомобиля и сложности доступа к узлам. Например, на Ладе Приоре без кондиционера поменять моторчик можно за двадцать минут, а на Фокусе со снятием педалей уйдёт пара часов. В таблице приведены средние цены в рублях для популярных в России моделей на текущий год.

Указанные цены на запчасти относятся к качественным дубликатам. Оригинальные узлы могут стоить в два-три раза дороже, их артикулы строго уточняйте по VIN-коду вашего автомобиля перед покупкой, так как модификации печек часто менялись в зависимости от года выпуска и наличия климат-контроля.

Механические проблемы: свист, гул и заклинивание

Нередко автовладельцы сталкиваются с ситуацией, когда вентилятор печки не работает из-за банального механического перекоса или загрязнения. Осенью в воздухозаборник залетают листья, пробивая рваный салонный фильтр, и намертво блокируют крыльчатку. Моторчик пытается провернуть зажатый ротор, ток в цепи резко возрастает, что приводит к перегоранию предохранителя.

Другая беда — износ втулок. В большинстве автомобильных вентиляторов вместо шарикоподшипников используются медно-графитовые втулки скольжения. Со временем смазка в них высыхает, туда попадает дорожная пыль. Появляется характерный писк на холодную, который по мере прогрева салона может пропадать.

Когда люфт втулок становится критическим, ротор начинает цеплять за статор. В этот момент моторчик заклинивает. Пытаться смазывать изношенные втулки моторным маслом или WD-40 бесполезно: это даст временный эффект на пару недель, после чего свист вернётся с новой силой, а скопившаяся на масло грязь окончательно добьёт узел.

Как продлить жизнь моторчику печки

• Меняйте салонный фильтр каждые 10 000 километров пробега, не допуская его деформации.
• Очищайте нишу под лобовым стеклом (жабо) от листьев и грязи перед началом осеннего сезона.
• При появлении первых посторонних звуков из отопителя сразу демонтируйте узел для дефектовки.

Особенности ремонта систем с климат-контролем

На машинах с автоматическим климат-контролем привычного ступенчатого резистора вы не найдёте. Вместо него скоростью вращения вентилятора управляет электронный блок — транзисторный регулятор, его часто называют «ежом» за характерный игольчатый алюминиевый радиатор охлаждения. Он обеспечивает плавное изменение оборотов в зависимости от команд блока управления.

В «еже» силовой транзистор регулирует напряжение путём широтно-импульсной модуляции. Когда вентилятор печки не работает на машине с климатом, этот транзистор часто оказывается пробит. При пробое мотор либо вообще не включается, либо молотит на максимальных оборотах постоянно, даже после выключения зажигания и вытаскивания ключа из замка.

Ремонт такого регулятора заключается в выпаивании сгоревшего транзистора и установке нового, купленного в радиодеталях. Это требует навыков работы с паяльной станцией и теплопроводящей пастой. Если опыта нет, проще заменить электронный блок целиком, подобрав качественный аналог. При покупке обязательно сверяйте конфигурацию разъёмов, так как внешне похожие блоки от разных комплектаций одной модели могут отличаться распиновкой.
