Не работает дальний свет, а ближний включается: диагностика по цепи

Если ближний свет включается, а дальний свет не работает, неисправность обычно находится в отдельной цепи дальнего света: в лампе или светодиодном модуле, предохранителе, реле, подрулевом переключателе, проводке либо разъёме фары. Проверку начинают с ламп и предохранителей, затем переходят к реле, разъёмам и органам управления. Точный состав цепи и расположение элементов зависят от модели, поколения, года выпуска и комплектации автомобиля, поэтому схему предохранителей и порядок измерений нужно сверять с руководством или электросхемой конкретной модификации.

Что означает этот симптом

Центральный узел диагностики — электрическая цепь дальнего света. Она может быть полностью или частично отделена от цепи ближнего света, поэтому исправный ближний свет не подтверждает исправность ламп, предохранителей, реле и проводки дальнего.

Подтверждённым фактом является только сам симптом: ближний свет работает, дальний — нет. Возможные причины до проверки остаются диагностическими гипотезами.

Типичный сценарий зависит от проявления:

• если дальний не работает с одной стороны, сначала проверяют лампу, локальный предохранитель, патрон, разъём и проводку соответствующей фары;

• если не работают обе стороны, проверяют общие предохранители, реле, подрулевой переключатель, блок управления освещением и общие участки проводки;

• если не работает только постоянный дальний, но световой сигнал включается, вероятна неисправность режима фиксации переключателя или связанной с ним цепи;

• если не работают и постоянный дальний, и световой сигнал, возможна потеря питания, неисправность общего элемента управления либо обрыв цепи;

• если индикатор дальнего на панели загорается, это подтверждает получение команды некоторой частью системы, но не доказывает наличие питания непосредственно на лампах или модулях.

На автомобилях с галогенными лампами часть проверок можно выполнить визуально и мультиметром. Для ксеноновых фар, штатных светодиодных модулей, адаптивного света и систем с электронным блоком управления нужна схема конкретного автомобиля. Такие системы могут коммутировать нагрузку электронно, без отдельного доступного реле.

Когда нельзя продолжать движение или диагностику

Работу следует прекратить в следующих случаях:

• обнаружены оплавленный разъём, дым, запах горелой изоляции или заметный нагрев проводки;

• после замены предохранитель снова перегорает;

• в фаре или разъёме есть вода, а цепь остаётся под напряжением;

• повреждена изоляция и провод может замкнуть на кузов;

• система использует газоразрядные лампы и высоковольтные блоки розжига, но безопасная процедура отключения неизвестна;

• для доступа требуется разбирать элементы, связанные с подушкой безопасности в рулевой колонке.

Перед разъединением разъёмов и ремонтом проводки питание отключают в соответствии с документацией автомобиля. Универсальный порядок отключения аккумулятора указывать нельзя: на некоторых машинах после этого требуются специальные процедуры для электронных блоков и оборудования.

Проверка лампы дальнего света

Лампа — первая точка проверки, особенно если дальний пропал только с одной стороны. В фаре могут применяться отдельные лампы ближнего и дальнего света, одна двухнитевая лампа, газоразрядный источник со шторкой или несменный светодиодный модуль.

Порядок проверки зависит от конструкции, но для сменной галогенной лампы можно действовать так:

1. Выключить освещение и обеспечить безопасный доступ к задней части фары.

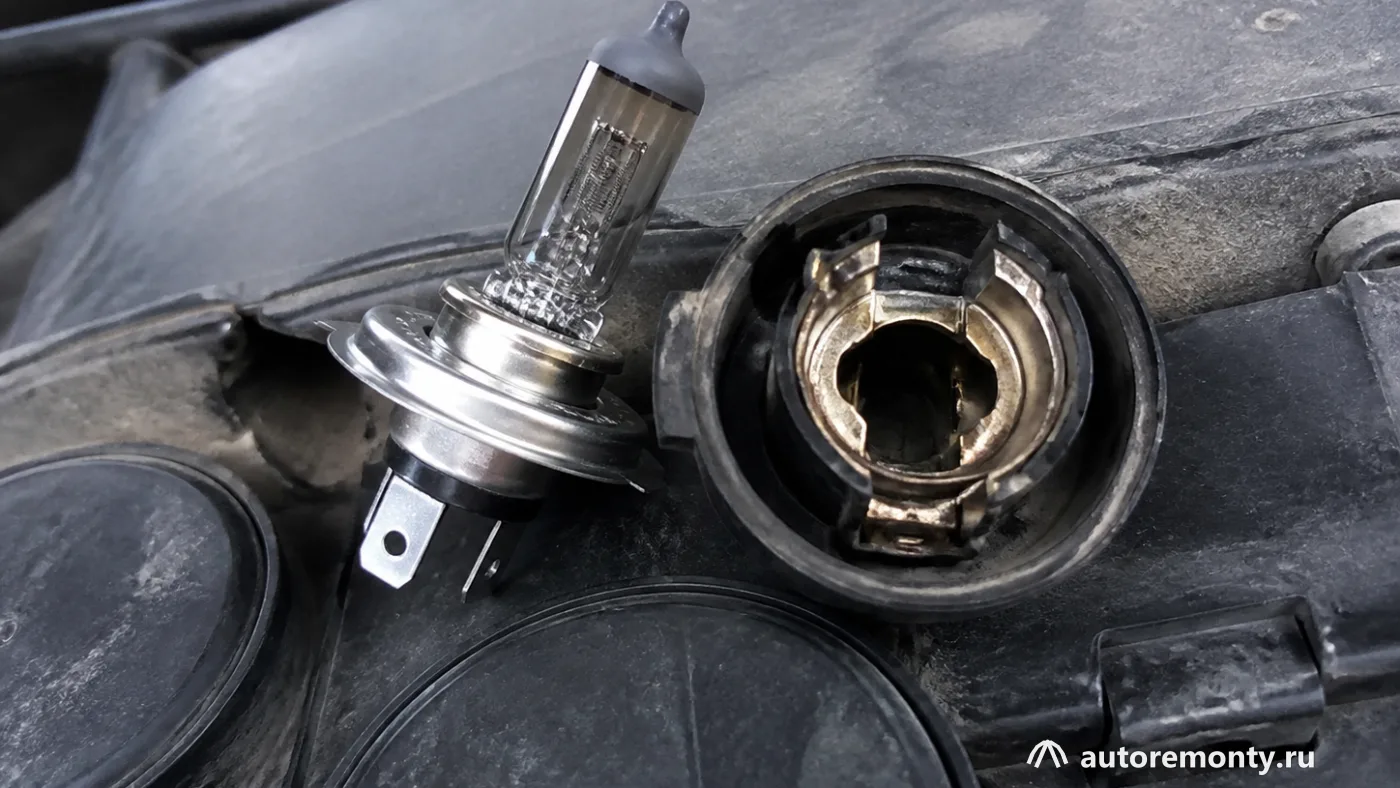

2. Осмотреть колбу и нить накала. Разорванная нить или выраженное потемнение указывают на неисправность лампы.
3. Проверить контакты на следы нагрева, окисления и ослабления.
4. Если слева и справа установлены одинаковые исправные по типу лампы, переставить их местами, когда это допускает конструкция.
5. Включить дальний свет и оценить результат.

Если неисправность переместилась на другую сторону вместе с лампой, причиной является лампа. Если та же фара по-прежнему не работает, проверку продолжают по её цепи.

К колбе галогенной лампы не следует прикасаться голыми пальцами. Для ксеноновых источников и встроенных LED-модулей перестановка может быть невозможна или опасна; порядок проверки определяют по сервисной документации.

Проверка предохранителей

У дальнего света может быть один общий предохранитель, отдельные предохранители для левой и правой фар либо электронная защита внутри блока управления. Определить нужный элемент можно только по схеме конкретной модели и комплектации.

Проверка включает следующие действия:

1. Найти по документации предохранитель или предохранители дальнего света.
2. Осмотреть элемент, но не ограничиваться визуальной оценкой.

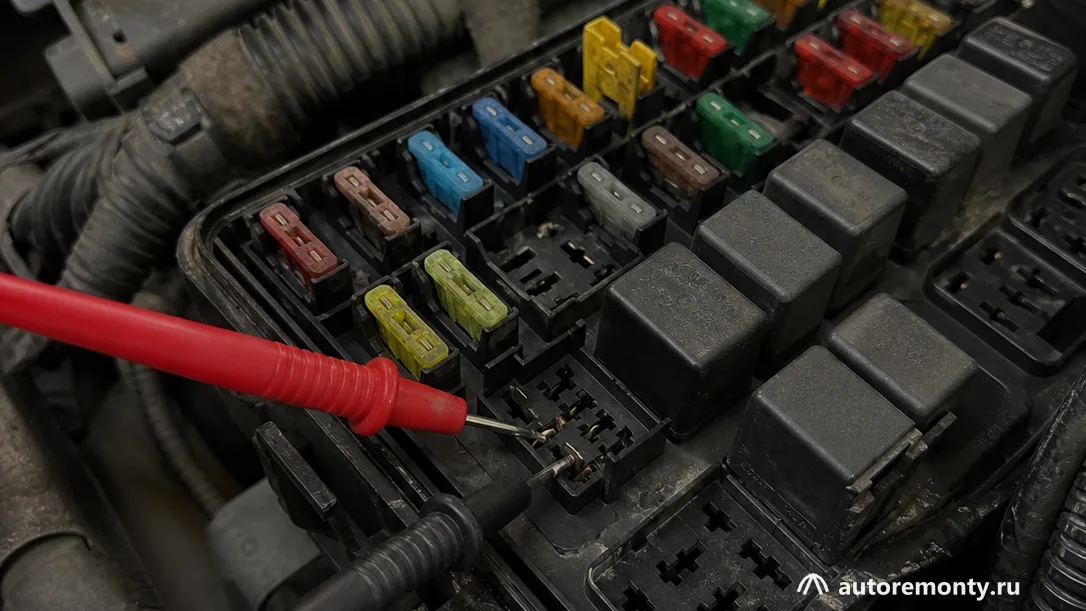

3. Проверить целостность предохранителя мультиметром либо наличие питания на его контрольных точках при соответствующем режиме работы цепи.
4. При необходимости установить исправный предохранитель того же типа и номинала, который указан изготовителем автомобиля.
5. Если новый элемент сразу или повторно перегорает, прекратить замену и искать короткое замыкание.

Нельзя устанавливать предохранитель большего номинала, перемычку или металлический предмет. Повторное перегорание — признак перегрузки или замыкания, а не самостоятельная неисправность предохранителя.

Если отдельный предохранитель одной фары исправен, но питание после него отсутствует, нужно проверить посадочные контакты монтажного блока и предыдущий участок цепи. Разборка самого блока без схемы и подходящего инструмента может повредить его выводы.

Проверка реле дальнего света

Отдельное реле встречается не на всех автомобилях. В некоторых системах его функцию выполняет электронный модуль, а механического сменного элемента в монтажном блоке нет.

При наличии отдельного реле проверяют:

• появляется ли характерное срабатывание при включении дальнего света;

• надёжно ли реле установлено в гнезде;

• нет ли нагрева, окисления или оплавления контактов;

• приходит ли управляющий сигнал;

• поступает ли питание на силовой вход и появляется ли оно на выходе после команды.

Щелчок реле не подтверждает исправность его силовых контактов. Отсутствие щелчка также не означает автоматически, что неисправно именно реле: команда может не приходить из-за переключателя, проводки или электронного блока.

Перестановка с другим реле допустима только при полном совпадении типа, схемы выводов и характеристик. По внешне одинаковому корпусу совместимость определить нельзя.

Проверка разъёмов, массы и проводки

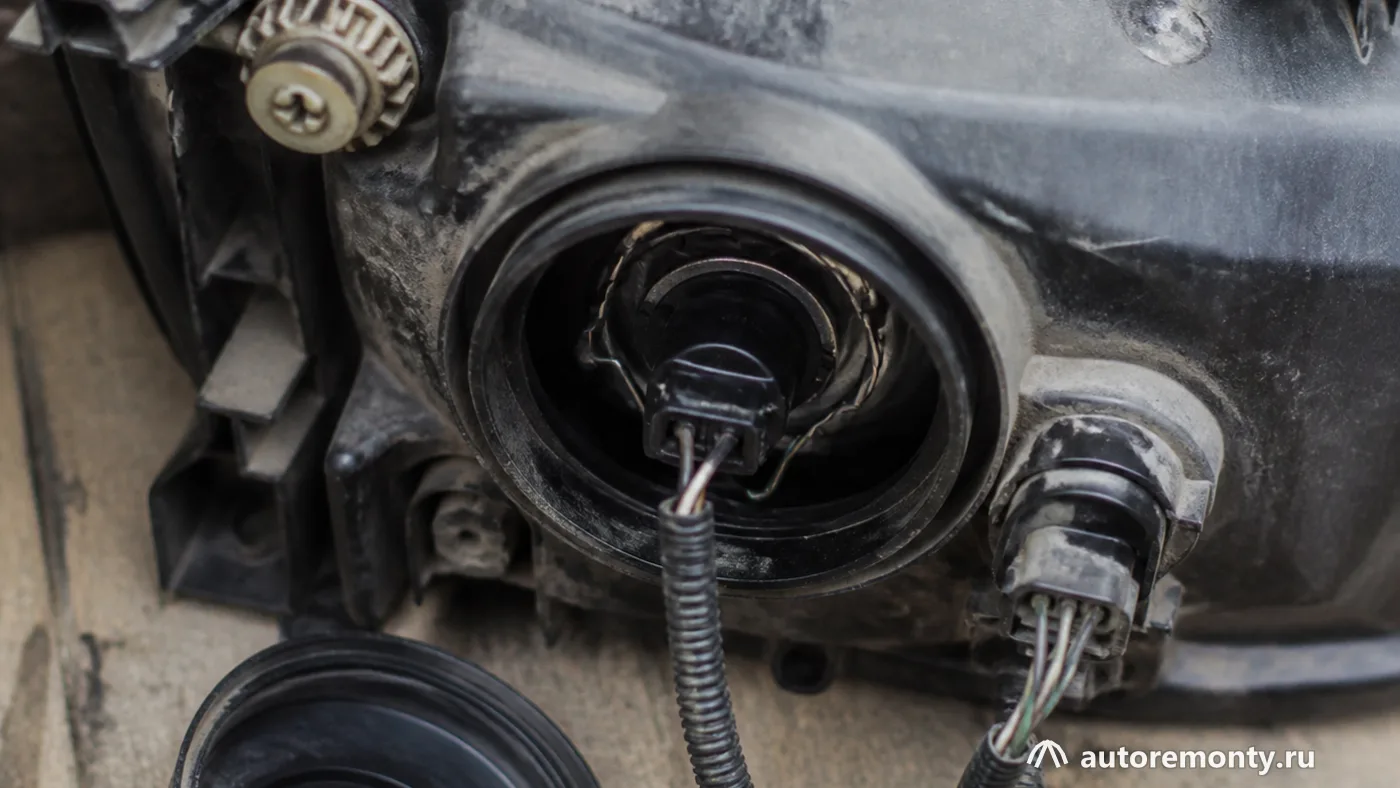

Если лампа и предохранитель исправны, проверяют участок от блока коммутации до фары. Особое внимание уделяют разъёму лампы, соединителям возле фары, местам ремонта проводки и участкам, где жгут может тереться о кузов или детали моторного отсека.

Ищут следующие признаки:

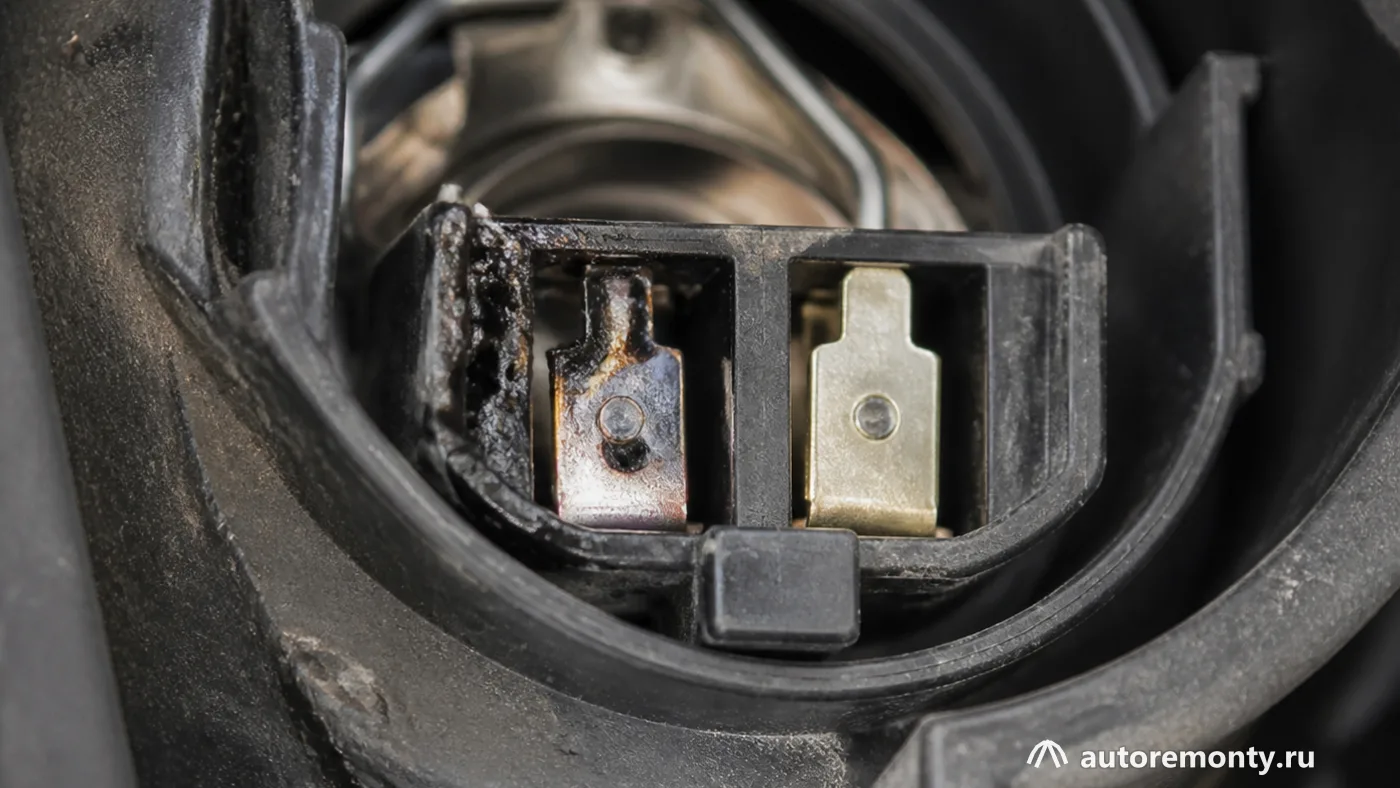

• зелёный или белый налёт на контактах;

• потемнение и оплавление пластика;

• ослабленные или смещённые клеммы;

• следы воды внутри разъёма;

• повреждённую изоляцию;

• перелом провода рядом с клеммой;

• ненадёжное соединение массы, если она предусмотрена схемой.

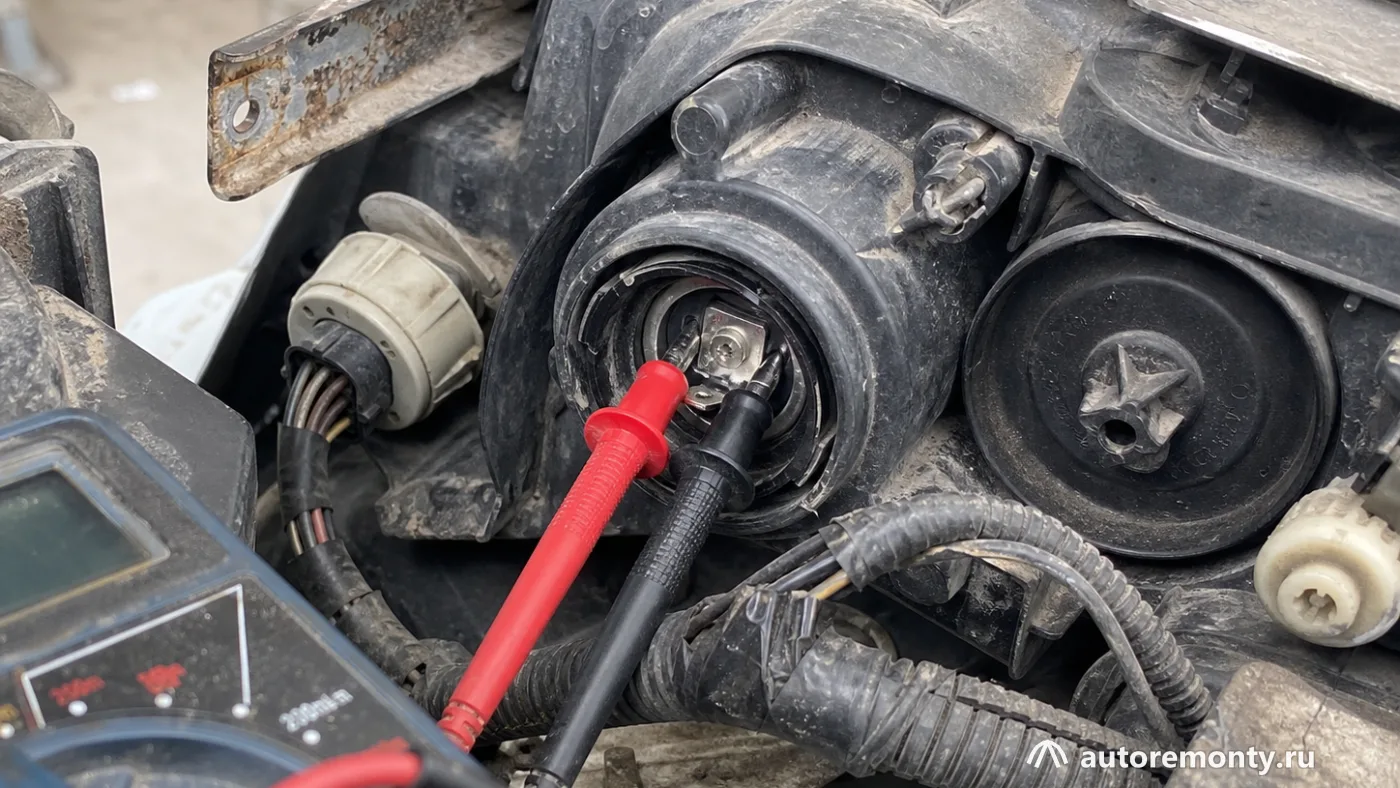

Наличие напряжения без подключённой лампы ещё не доказывает, что цепь способна передавать необходимый ток. Окисленный контакт может показывать напряжение мультиметром без нагрузки, но создавать большое падение напряжения при включённой лампе. Метод измерения под нагрузкой и допустимые значения зависят от схемы конкретного автомобиля.

На системах с электронным управлением нельзя без схемы подавать питание напрямую на выводы фары или блока. Это может повредить управляющую электронику.

Если дальний свет не работает только с одной стороны

Односторонний отказ сужает область поиска. Общая команда от подрулевого переключателя, как правило, уже формируется, если вторая фара включается нормально, однако точное устройство цепи всё равно нужно проверить по схеме.

Проверку проводят в такой последовательности:

1. Сравнить лампы слева и справа и проверить неисправную лампу перестановкой, если это безопасно и допускается конструкцией.
2. Найти отдельный предохранитель этой стороны, если он предусмотрен.
3. Осмотреть патрон, клеммы и разъём неисправной фары.
4. Проверить наличие питания и исправность цепи массы по электросхеме.
5. Сравнить результаты измерений с исправной стороной при одинаковом режиме включения.
6. Проверить проводку между фарой, монтажным блоком и модулем управления.
7. Если питание и масса соответствуют схеме, проверить саму блок-фару, драйвер или светодиодный модуль согласно сервисной документации.

Сравнение с работающей стороной — полезный диагностический приём, но не готовый норматив. Левая и правая цепи могут различаться по маршруту проводки, предохранителям или способу управления.

Проверка подрулевого переключателя и электронного управления

К подрулевому переключателю переходят после исключения ламп, предохранителей, доступного реле и очевидных повреждений разъёмов. Преждевременная замена переключателя часто не решает проблему, потому что команда может проходить через электронный блок кузова или модуль освещения.

Признаки, направляющие диагностику к переключателю или его цепи:

• дальний не включается ни в постоянном режиме, ни в режиме светового сигнала;

• один из этих режимов работает, а другой нет;

• дальний реагирует на изменение положения рычага нестабильно;

• диагностический прибор не видит изменения команды переключателя;

• на управляющем выводе не меняется сигнал, хотя питание и проводка до переключателя исправны.

Последние два пункта требуют схемы, диагностического оборудования и данных конкретного автомобиля. Переключатель может передавать не прямое питание ламп, а слаботочный, резистивный или цифровой сигнал. Поэтому универсальная проверка замыканием контактов недопустима.

Коды неисправностей электронного блока, если они есть, не являются готовым диагнозом. Код указывает направление проверки, после чего нужно подтвердить питание, массу, связь, проводку и состояние исполнительного элемента.

Как оценивать результаты диагностики

Результаты следует разделять по степени подтверждения:

• подтверждённый факт: лампа имеет обрыв, предохранитель не проводит ток, контакт оплавлен либо на конкретном участке обнаружен обрыв;

• диагностическая гипотеза: подрулевой переключатель неисправен, если команда не формируется, но его питание и проводка ещё не проверены;

• типичный сценарий: при отказе одной стороны поиск часто заканчивается на лампе, разъёме или отдельном предохранителе, но это не заменяет проверку;

• опыт владельцев: сообщения о характерной неисправности определённой модели могут подсказать точку осмотра, но не подтверждают причину на конкретном автомобиле;

• редакционный вывод: наиболее рациональный порядок — сначала лампа и предохранитель, затем реле и разъёмы, после них проводка, переключатель и электронные блоки.

Для окончательной диагностики сложной системы нужны модель, поколение, год выпуска, тип фар, двигатель, комплектация и, при необходимости, VIN. Эти данные позволяют выбрать правильную электросхему, определить расположение элементов и установить безопасный порядок проверки.

Частые вопросы

Почему дальний свет не работает, но синяя лампа на панели горит?

Индикатор показывает, что приборная панель получила сигнал о включении дальнего света. Он не подтверждает наличие питания непосредственно на лампах, поэтому нужно проверить предохранители, выход коммутационного элемента, разъёмы и проводку к фарам.

Может ли одновременно перегореть дальний свет в обеих лампах?

Такой вариант возможен, поэтому обе лампы нужно проверить отдельно, не предполагая заранее общую неисправность цепи. Если лампы исправны, поиск продолжают с общего предохранителя, реле или электронного блока, команды переключателя и общих участков проводки.

Почему работает световой сигнал, но не включается постоянный дальний?

Эти режимы могут использовать разные контакты подрулевого переключателя или по-разному обрабатываться электронным блоком. Сначала следует подтвердить различие режимов, а затем проверить переключатель и соответствующие управляющие цепи по схеме конкретного автомобиля.

Можно ли временно подать питание на лампу напрямую?

Без электросхемы и понимания типа системы делать это нельзя. Прямое питание способно повредить электронный блок, драйвер светодиодной фары или проводку, а незащищённая временная цепь создаёт риск короткого замыкания и перегрева.
