Новые тормозные колодки не подходят по размеру: как проверить артикул до установки

Алексей Куракинавтомеханик, 15 лет в ремонте 3 июня 2026 9 минут чтения 5

Две тормозные колодки на чистом верстаке, наложенные одна на другую для сравнения контура, выступов и — колодки не подходят

Если новые тормозные колодки не подходят по форме, размеру, расположению датчика износа или способу фиксации в скобе, установку нужно остановить и повторно проверить подбор по VIN и каталогу производителя деталей. Центральный узел здесь — колодка дискового тормозного механизма: даже небольшое внешнее сходство не подтверждает совместимость. Алгоритм применим к легковым автомобилям и лёгкому коммерческому транспорту с дисковыми тормозами, но точный номер детали определяется только с учётом модели, поколения, года выпуска, оси, тормозной комплектации и иногда заводского кода оборудования.

Почему колодки одного автомобиля могут отличаться

Подтверждённый факт: одна модель автомобиля может оснащаться несколькими вариантами тормозной системы. Различия возможны между передней и задней осью, двигателями разной мощности, версиями кузова, рынками поставки и производственными периодами. Кроме того, изготовители могут применять суппорты и скобы разных поставщиков.

Поэтому совпадение марки, модели и года выпуска ещё не означает, что колодки выбраны правильно. В каталогах могут встречаться разные комплекты для одной строки автомобиля.

Типичные различия:

длина, высота и толщина основания колодки;
форма боковых выступов, которыми колодка входит в скобу;
контур металлической пластины;
расположение пружин, фиксаторов и противошумных элементов;
наличие и сторона установки электрического датчика износа;
конструкция механического индикатора износа;
совместимость с определённым суппортом или скобой;
комплектация монтажными пластинами и крепежом.

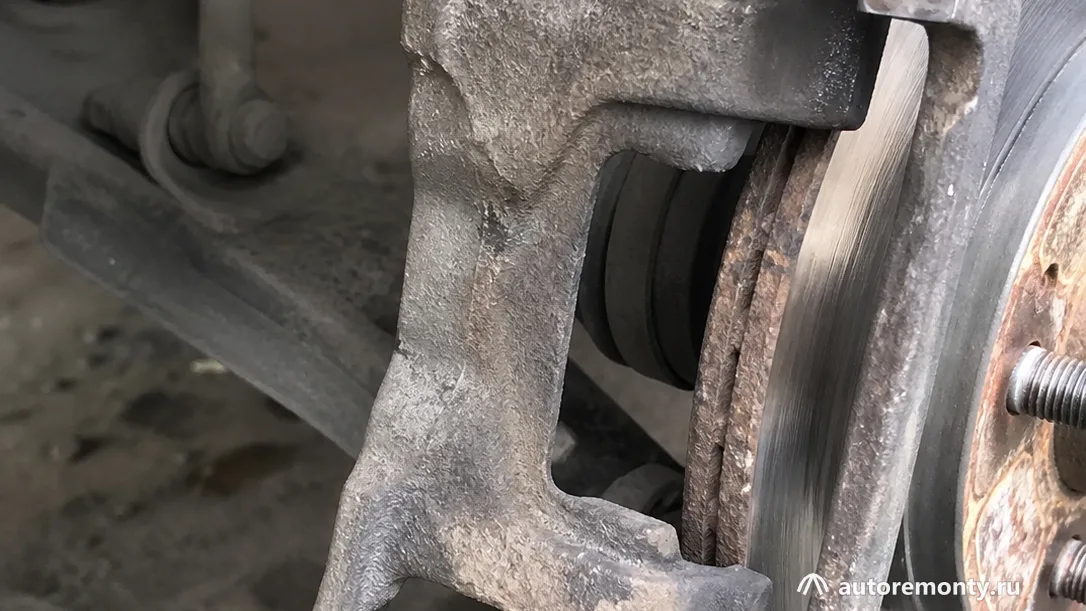

Тормозная скоба со снятыми колодками хорошо видны направляющие пазы и места прилегания боковых выступов — колодки не подходят

Диагностическая гипотеза: если новая колодка не входит в направляющие пазы либо заметно отличается от снятой, наиболее вероятен неправильный подбор по тормозной комплектации. Однако причиной также могут быть коррозия скобы, оставшиеся монтажные пластины, деформированные элементы или ранее заменённый суппорт.

Когда нельзя продолжать установку или ехать

Нельзя подпиливать металлическое основание колодки, стачивать боковые выступы, сгибать датчик, удалять фиксатор или устанавливать деталь с усилием, чтобы компенсировать несовпадение. Такая доработка может нарушить фиксацию и свободное перемещение колодки.

Работу следует остановить, если:

колодка не устанавливается в скобу штатным способом;
выступы не совпадают с направляющими;
фрикционная накладка выходит за рабочую поверхность диска;
колодка касается ступицы, защитного щитка или другой неподвижной детали;
датчик невозможно уложить и подключить без натяжения провода;
после сборки колесо блокируется или вращается с явно ненормальным сопротивлением;
педаль тормоза после монтажа не создаёт ожидаемого сопротивления;
обнаружены повреждение тормозного шланга, течь жидкости или незакреплённый суппорт.

Автомобиль нельзя эксплуатировать, если тормозной механизм собран с неподходящими деталями, суппорт закреплён не полностью или работа педали вызывает сомнения. Для перемещения машины в таком состоянии требуется безопасная транспортировка, а не поездка своим ходом.

Как проверить артикул по VIN и каталогу

VIN — исходная точка подбора, но не всегда окончательное подтверждение. Электронный каталог должен расшифровать конкретную модификацию автомобиля и показать применяемые варианты тормозного механизма. Если каталог выдаёт несколько комплектов, потребуется дополнительная проверка заводского кода оснащения, маркировки суппорта или размеров снятой детали.

Алгоритм проверки:

Уточнить полный VIN без ошибок при вводе.
Определить, для какой оси нужны колодки: передней или задней.
Открыть каталог производителя автомобиля или проверенный каталог поставщика деталей.
Проверить модель, поколение, дату производства, двигатель, коробку передач и рынок поставки, если эти параметры указаны в подборе.
Найти раздел тормозного механизма нужной оси.
Проверить, не разделены ли варианты по диаметру тормозного диска, производителю суппорта, коду тормозной системы или пакету оснащения.
Получить исходный каталожный номер детали для конкретной комплектации.
Проверить замену или аналог через каталог производителя колодок, а не только через поиск по совпадению номера в магазине.
Сверить изображение, чертёж, размеры, тип крепления и расположение датчика.
При нескольких допустимых вариантах сравнить данные с фактически установленным суппортом и снятой колодкой.

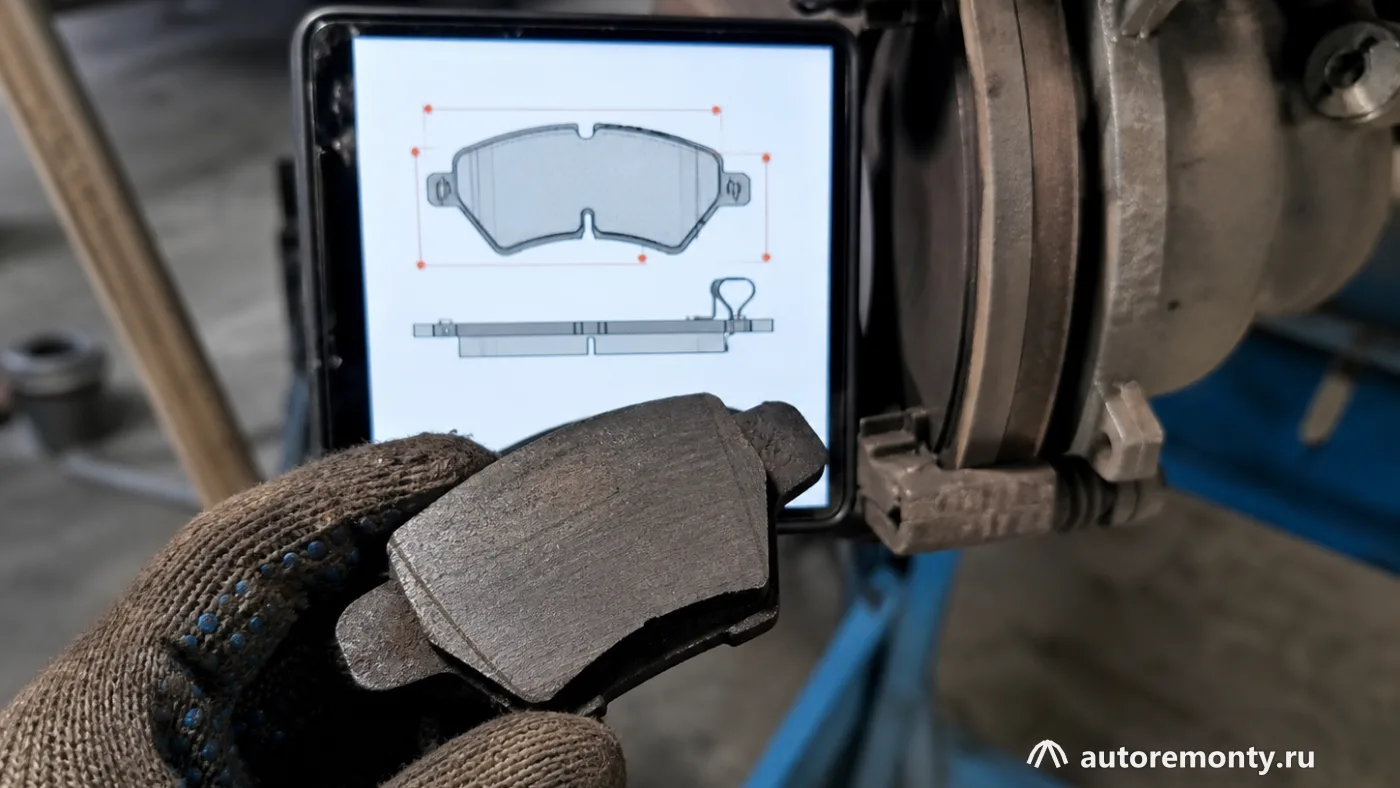

Экран диагностического каталога без читаемого текста рядом со снятой колодкой и штангенциркулем, акцент — колодки не подходят

Каталожные номера могут заменяться производителем. Такая замена допустима только тогда, когда она прямо указана в актуальном каталоге и сохраняет применимость к конкретной модификации. Простое сходство цифр или предложение маркетплейса подтверждением не считается.

Если VIN не расшифровывает вариант тормозов однозначно, нужны сведения с автомобиля: маркировка суппорта, код заводского оснащения, форма снятой детали и её размеры. Для некоторых машин окончательная проверка возможна только по сервисной документации конкретной модификации.

Как сравнить старые и новые колодки до установки

Сравнение следует проводить до нанесения смазки, установки в скобу и контакта фрикционной накладки с диском. Старую и новую колодки нужно очистить от рыхлой грязи настолько, чтобы были видны контур основания и точки фиксации.

Как сравнить старые и новые колодки до установки
Параметр	Что сравнивать	Что означает несовпадение
Общий контур	Длину, высоту и форму металлической пластины	Возможна другая тормозная комплектация
Боковые выступы	Ширину, форму и положение относительно накладки	Колодка может не подходить к установленной скобе
Фрикционная накладка	Контур и положение на основании	Возможна несовместимость с диском или суппортом
Датчик износа	Наличие, сторону, разъём и направление провода	Выбран другой вариант комплекта
Пружины и фиксаторы	Форму и точки крепления	Возможен другой тип суппорта
Монтажные пластины	Геометрию и способ установки	Комплект может относиться к другой скобе

Размеры измеряют в тех точках, которые показаны на чертеже производителя детали. Универсальных контрольных размеров нет: они зависят от конкретного тормозного механизма.

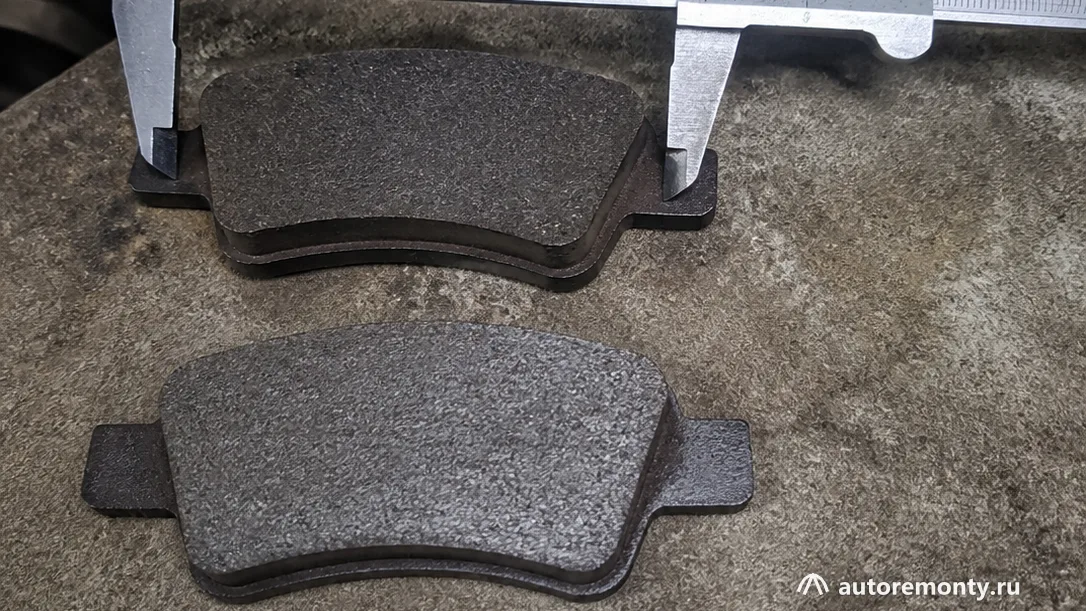

Штангенциркуль установлен на боковых выступах металлического основания тормозной колодки, рядом лежит — колодки не подходят

Нельзя оценивать совместимость только по толщине новой колодки. Старая фрикционная накладка изношена, а коррозия и следы работы могут затруднять сравнение. Наиболее информативны контур металлического основания, расположение выступов и конструкция фиксаторов.

Как проверить датчик износа и тип скобы

Электрический датчик износа может быть встроен в колодку, поставляться отдельно или отсутствовать в конкретной комплектации. Даже при одинаковом контуре колодок комплекты могут различаться стороной датчика, длиной и направлением провода, разъёмом либо точкой крепления.

Проверка включает:

наличие датчика на старом комплекте;
место установки датчика на внутренней или наружной колодке;
сторону автомобиля, для которой предусмотрен провод;
форму разъёма и способ его фиксации;
маршрут провода относительно суппорта, стойки и вращающихся деталей;
возможность подключения без натяжения и перегиба.

Тип скобы проверяют по форме направляющих пазов и посадочных мест колодки. Если автомобиль ранее ремонтировали, фактически установленный суппорт может не соответствовать первоначальной комплектации по VIN. Это диагностическая гипотеза, которую подтверждают по маркировке узла, сервисной документации и геометрии деталей.

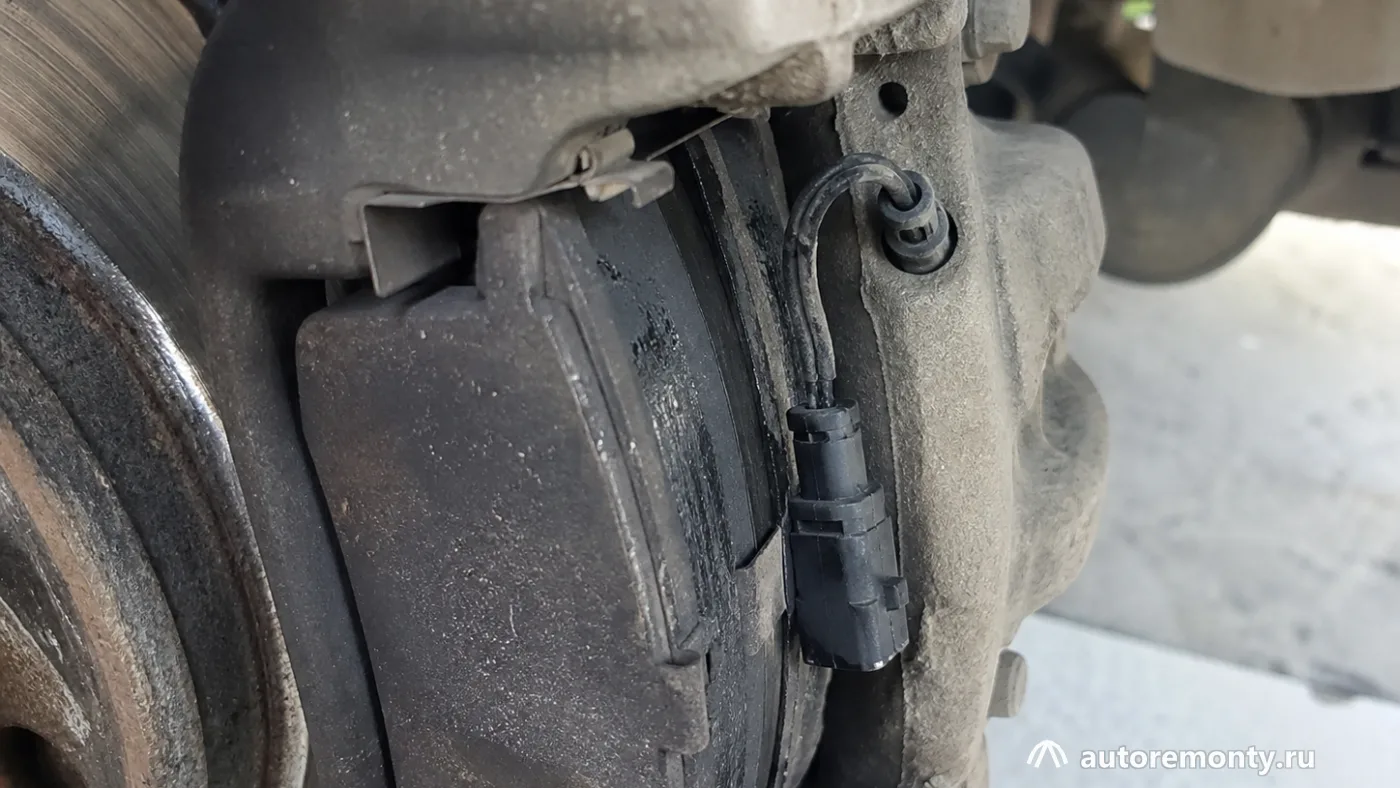

Внутренняя тормозная колодка с электрическим датчиком износа рядом с посадочным местом в суппорте — колодки не подходят

Не следует переносить датчик или пружину на другую колодку, если каталог производителя не предусматривает такую операцию. Внешне подходящее крепление не гарантирует правильную работу и безопасную прокладку провода.

Частые причины ошибочного подбора

Типичный сценарий: детали выбирают только по модели и году, не учитывая несколько вариантов суппортов. В результате артикул формально присутствует в общем списке применимости, но не подходит к конкретной тормозной системе.

Другие причины:

перепутана передняя и задняя ось;
не учтена дата производства внутри модельного года;
выбран вариант для другого двигателя или исполнения автомобиля;
каталог не учёл код тормозной комплектации;
введён VIN другого автомобиля либо допущена ошибка в символах;
аналог подобран по неполному перекрёстному номеру;
на автомобиле ранее заменили суппорт или скобу на другой вариант;
в коробке находится неверная деталь или перепутана маркировка упаковки;
старые монтажные пластины остались в скобе вместе с новыми;
коррозию направляющих ошибочно приняли за несовпадение размера.

Отзывы и сообщения владельцев могут указать на существование нескольких тормозных комплектаций, но не подтверждают применимость детали к конкретному VIN. Редакционный вывод: надёжным основанием служит совокупность данных — VIN, каталог, код оснащения или маркировка суппорта, чертёж и сравнение со снятой колодкой.

Что делать, если колодки уже пытались установить

Сначала нужно прекратить дальнейшую сборку и снять неподходящую деталь без дополнительной обработки. Следует сохранить коробку, комплектующие, документы о покупке и каталожные данные, по которым выполнялся подбор.

До обращения к продавцу полезно зафиксировать:

артикул на упаковке и на самой детали, если он нанесён;
VIN и параметры автомобиля, переданные при заказе;
страницу каталога или результат подбора;
различия между старой и новой колодкой;
состояние фрикционной накладки и металлического основания;
следы установки, смазки, подпиливания или контакта с диском;
комплектность упаковки.

Условия возврата зависят от причины несоответствия, состояния товара, способа покупки, правил продавца и применимого законодательства. Нельзя универсально утверждать, что любую установленную колодку обязаны принять обратно или, наоборот, что возврат всегда невозможен.

Если деталь лишь примеряли без движения автомобиля, это нужно прямо сообщить продавцу. Если на колодке появились следы работы по диску, загрязнение смазкой, механическая доработка или повреждение, продавец может рассматривать её как бывшую в эксплуатации либо утратившую товарное состояние. При ошибке каталога или неправильном подборе продавцом необходимо приложить подтверждение того, какие данные автомобиля были предоставлены.

Не следует очищать следы эксплуатации агрессивными средствами или восстанавливать упаковку так, чтобы скрыть факт установки. Это затрудняет установление причины и может привести к спору о состоянии детали.

Частые вопросы

Можно ли немного подпилить колодку, если она не входит в скобу?

Нет, изменение формы металлического основания не является штатным способом подгонки. Сначала нужно исключить лишние монтажные пластины и сильную коррозию скобы, а затем подтвердить артикул по VIN, типу суппорта и каталожному чертежу.

Достаточно ли совпадения новых колодок со старыми по внешнему виду?

Нет, визуального сходства недостаточно. Нужно сравнить размеры по чертежу, боковые выступы, фиксаторы, датчик износа и применимость к конкретной тормозной комплектации.

Почему каталог по VIN показывает несколько комплектов?

VIN не всегда содержит достаточно данных, чтобы электронный каталог автоматически разделил все варианты тормозной системы. В таком случае выбор уточняют по коду заводского оснащения, дате производства, маркировке суппорта, размерам и форме снятой колодки.

Можно ли вернуть колодки после примерки в суппорте?

Возможность возврата зависит от состояния колодок, наличия следов установки, причины неправильного подбора и применимых правил продажи. До обращения нужно прекратить монтаж, сохранить комплектность и представить продавцу VIN, документы заказа, фотографии различий и сведения о том, как выполнялся подбор.
