Вибрация в педаль тормоза при торможении: как отличить проблему дисков от неисправности ступицы

Вибрация в педаль тормоза чаще всего связана с неравномерным вращением тормозного диска, но такой симптом может появляться и при люфте ступичного подшипника или заедании направляющих суппорта. Отличить причины можно последовательной проверкой: сначала оценивают характер вибрации и состояние колеса, затем проверяют люфт ступицы, направляющие и только после этого измеряют биение диска индикатором. Точный допустимый предел биения зависит от модели, поколения, тормозной системы и требований производителя, поэтому универсальное число использовать нельзя.

Что означает вибрация в педаль тормоза

Вибрация, ощущаемая именно в педали, обычно возникает из-за пульсации усилия в тормозном механизме. При каждом обороте колеса диск или связанный с ним узел меняет положение относительно колодок, поэтому давление в гидравлической системе может ощущаться как повторяющиеся толчки в педаль.

Центральный узел в такой проверке — тормозной диск и ступица, на которой он установлен. Сам диск может иметь осевое биение, неравномерную толщину или следы неравномерного перегрева. При этом причина иногда находится не в детали, а в ржавчине между привалочными поверхностями диска и ступицы, неправильной установке колеса или люфте ступичного подшипника.

Применимость описанного порядка ограничена дисковыми тормозами, прежде всего на передней оси. Конкретная конструкция может отличаться: стояночный тормоз бывает встроен в суппорт или барабанный механизм внутри заднего диска, а доступ к ступице и порядок демонтажа зависят от автомобиля. Перед разборкой нужны данные о модели, поколении, годе выпуска, двигателе и типе тормозной системы.

Как различить симптомы

• Пульсация в педали, возникающая преимущественно при торможении со средней или высокой скорости, чаще указывает на проблему вращения тормозного узла, но сама по себе не подтверждает неисправность диска.

• Вибрация руля одновременно с толчками в педали может быть связана с передними тормозами, однако похожий эффект дают детали подвески, колёса и шины.

• Гул, изменение характера шума в повороте и ощутимый люфт больше соответствуют проверке ступичного подшипника.

• Увод автомобиля, запах перегретых тормозов и заметное различие нагрева колёс могут указывать на подклинивание суппорта или направляющих.

• Если педаль становится мягкой, проваливается или вибрация сопровождается снижением эффективности торможения, продолжать поиск неисправности в обычном дорожном режиме нельзя.

Когда нельзя продолжать эксплуатацию

Не следует ехать своим ходом, если одновременно с вибрацией в педаль тормоза наблюдаются:

• заметное снижение тормозного усилия;

• провал педали или необходимость нажимать её несколько раз;

• утечка тормозной жидкости;

• сильный нагрев одного колеса, запах горелых накладок или дым;

• выраженный люфт колеса;

• металлический скрежет, резкий гул или щелчки со стороны ступицы;

• увод автомобиля, нестабильность при торможении или самопроизвольное подклинивание колеса.

В такой ситуации автомобиль безопаснее доставить на ремонт эвакуатором. Проверка на поднятой машине также требует надёжных опор: одного домкрата для работы под автомобилем недостаточно.

Проверка без измерительного инструмента

Начинать диагностику нужно с простых операций, не снимая исправные детали без необходимости.

1. Уточнить, при каких условиях появляется симптом: только при торможении или также при движении накатом, на холодных или прогретых тормозах, на малой или высокой скорости.

1. Проверить затяжку колёсных креплений по требованиям производителя. Неравномерная или неправильная затяжка может повлиять на положение диска относительно ступицы.

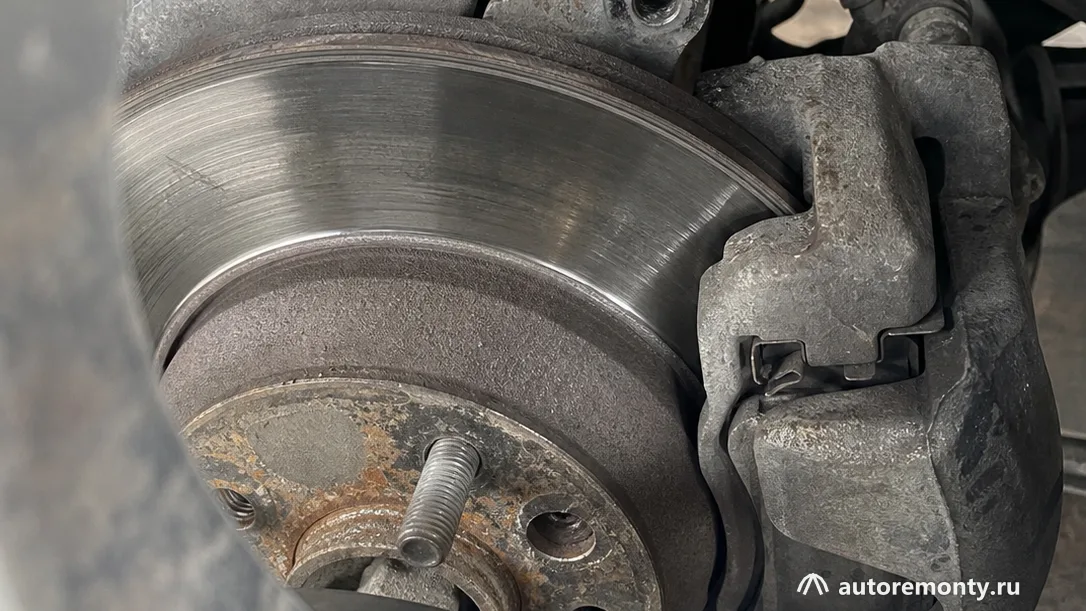

1. Осмотреть диск через отверстия колеса или после его снятия. Ищут глубокие кольцевые риски, трещины, участки синего или неоднородного цвета, выраженный буртик и неравномерный след контакта колодки.

1. Проверить, не изношены ли колодки неравномерно. Различие толщины внутренней и наружной колодки может указывать на проблемы с направляющими или поршнем суппорта.

1. Проверить свободное вращение колеса после подъёма автомобиля, если конструкция и условия позволяют это сделать безопасно. Небольшой звук от механизма стояночного тормоза или защитного щитка сам по себе не доказывает неисправность подшипника.

Внешний вид диска не заменяет измерение. Деталь может выглядеть нормально, но иметь биение, а выраженные следы перегрева могут быть следствием другой неисправности, например заедания направляющей.

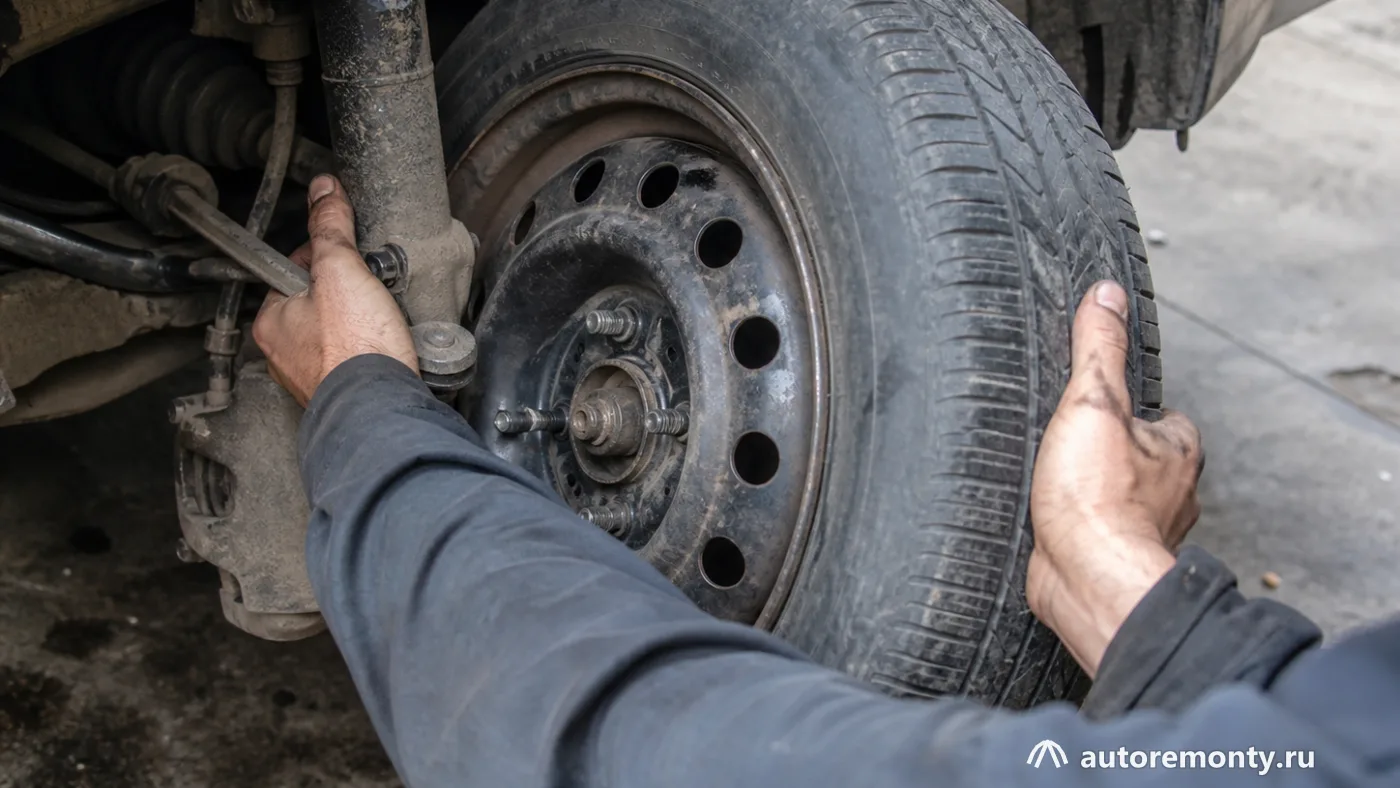

Как проверить люфт ступичного подшипника

Проверку выполняют на вывешенном колесе, установленном на надёжные опоры. Положение рук и способ проверки зависят от конструкции подвески, поэтому результат нужно оценивать с учётом устройства конкретной ступицы.

1. Взяться за колесо в противоположных точках и покачать его в осевом направлении.

1. Повторить проверку, взявшись за колесо в другой паре точек.

1. Если обнаружен люфт, определить его источник. Шататься может не только подшипник, но и шаровая опора, рулевой наконечник, рычаг или крепление ступичного узла.

1. Попросить помощника наблюдать за соединениями подвески во время покачивания либо использовать доступный способ контроля, предусмотренный сервисной документацией.

1. При отсутствии явного люфта проверить шум и плавность вращения ступицы, не делая вывод только по одному признаку.

У некоторых ступичных узлов небольшой люфт может регулироваться, у других подшипник выполнен как необслуживаемый узел с заданной конструкцией преднатяга. Поэтому подтягивать гайку ступицы «на глаз» нельзя. Порядок проверки, возможность регулировки и момент затяжки нужно брать из документации именно на этот автомобиль.

Как проверить направляющие суппорта

Заедающие направляющие могут прижимать одну колодку сильнее другой. В результате диск перегревается неравномерно, а после торможения появляется пульсация, которую ошибочно принимают за первичное биение диска.

Признаки проблем с направляющими:

• внутренняя и наружная колодки имеют заметно разный износ;

• одна колодка остаётся прижатой после отпускания педали;

• на пальце есть коррозия, задиры или следы износа;

• пыльник направляющей порван или смещён;

• палец перемещается с заеданием либо, наоборот, имеет ненормально большой свободный ход;

• после короткой поездки одно колесо заметно горячее другого.

Проверка обычно включает снятие суппорта и осмотр пальцев, втулок, пыльников и посадочных отверстий. Нельзя наносить случайную смазку: состав должен быть совместим с материалом пыльников и рабочими поверхностями направляющих. Попадание смазки на диск или фрикционные накладки недопустимо.

Если направляющая деформирована, повреждено посадочное место или суппорт не возвращается в рабочее положение, замена одной смазки проблему не решит. Точный порядок демонтажа зависит от конструкции тормозного механизма и типа стояночного тормоза.

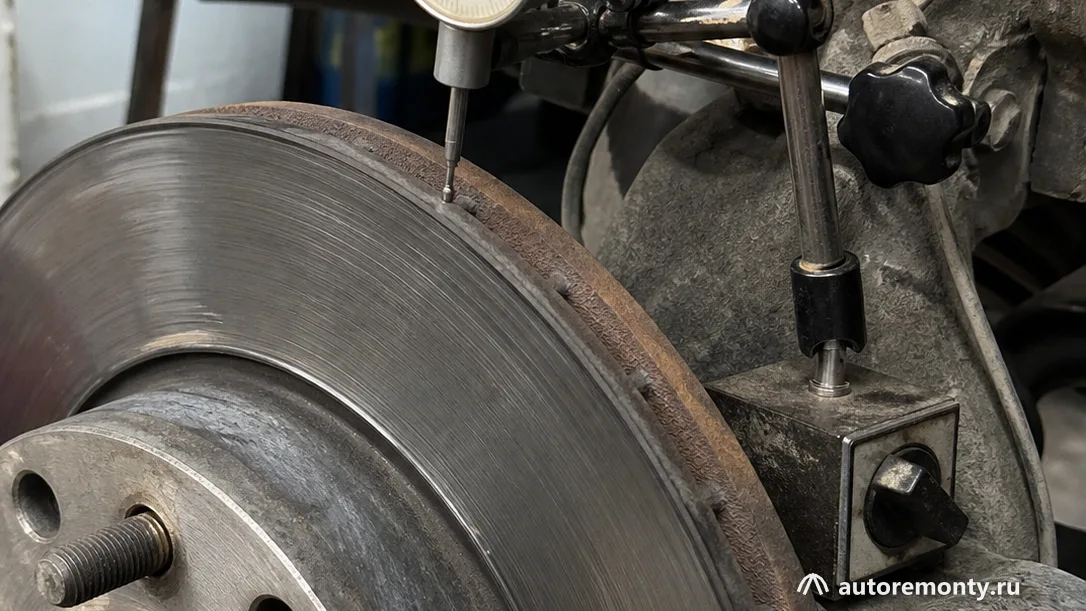

Проверка биения тормозного диска индикатором

Измерение индикатором позволяет отделить предположение о биении от подтверждённого результата. Проверять нужно не только сам диск, но и правильность его посадки на ступицу.

Подготовка к измерению

• Снять колесо по процедуре производителя.

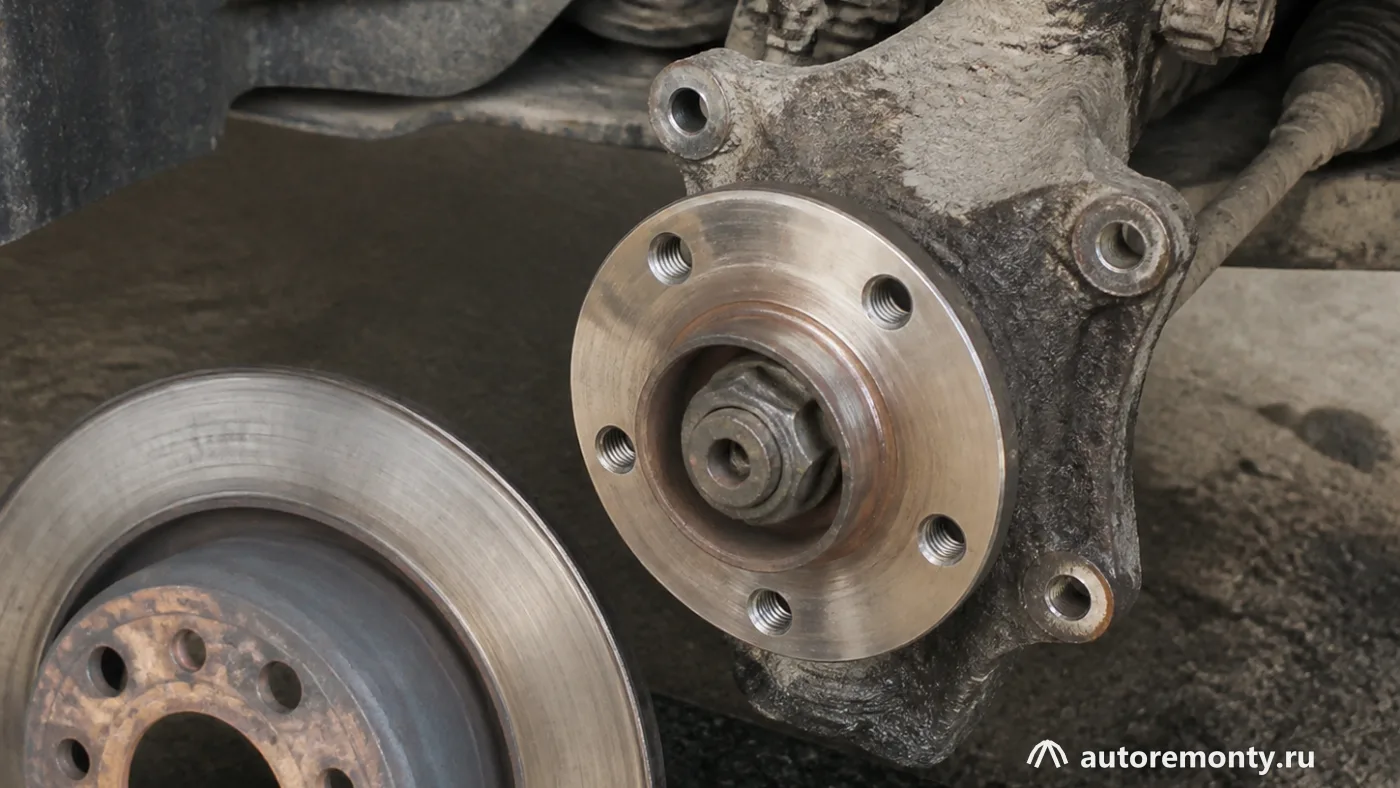

• Очистить привалочные поверхности ступицы и диска от ржавчины, грязи и отслаивающегося покрытия.

• Убедиться, что между диском и ступицей нет посторонних частиц.

• Установить диск без перекоса. Если для измерения используются временные крепления, они должны равномерно удерживать диск и не повреждать резьбу.

• Надёжно закрепить магнитную стойку индикатора на неподвижной части узла. Наконечник должен касаться рабочей зоны диска под подходящим углом, а стойка не должна смещаться при вращении.

Порядок измерения

1. Установить стрелку индикатора в удобное исходное положение и проверить, что стойка не касается вращающихся деталей.

1. Медленно провернуть диск на полный оборот или несколько оборотов, наблюдая максимальное и минимальное показания.

1. Записать разницу между крайними значениями. Это измеренное биение в выбранной точке, а не универсальная оценка пригодности диска.

1. Сопоставить результат с нормой из сервисной документации конкретного автомобиля.

1. Если показатель выше нормы, снять диск и повторно проверить состояние ступицы и привалочных поверхностей.

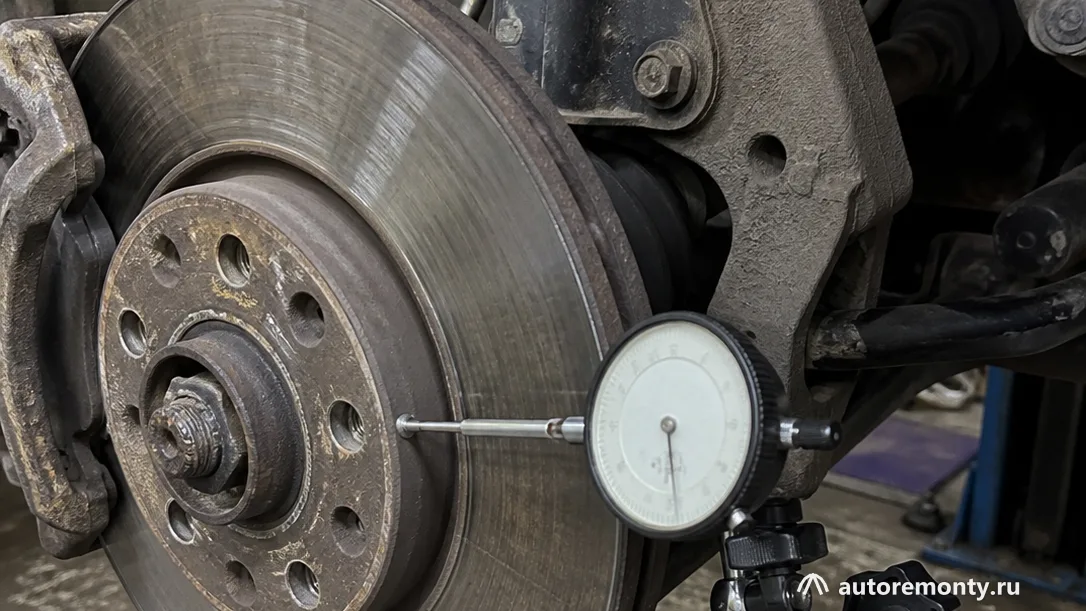

1. При необходимости измерить биение ступицы отдельно — без диска или по методике производителя. Это помогает понять, источник проблемы находится в диске или в ступичном узле.

1. После повторной установки диска снова выполнить измерение. Если положение диска на ступице меняет результат, причиной может быть загрязнение, неплоскостность прилегающих поверхностей или сочетание биений нескольких деталей.

Одного измерения недостаточно для решения о ремонте. Нужно также проверить толщину диска в нескольких точках, наличие трещин и соответствие остаточной толщины требованиям производителя. Если диск уже близок к минимально допустимой толщине, проточка может оказаться недопустимой даже при наличии технической возможности.

Как отличить диск от ступицы

Признаки, больше соответствующие диску

Вероятность проблемы с диском выше, если:

• вибрация появляется главным образом при нажатии на педаль;

• люфт ступицы и других деталей подвески не обнаружен;

• направляющие и колодки работают без заеданий;

• индикатор показывает превышение нормы именно на диске;

• повторное измерение после очистки ступицы заметно меняет результат, а затем биение снова выходит за пределы допуска;

• на диске есть неравномерные следы перегрева или контакта колодок.

Это диагностическая гипотеза до тех пор, пока измерения не сопоставлены с документацией и не исключены сопутствующие неисправности.

Признаки, больше соответствующие ступичному узлу

В пользу подшипника или ступицы говорят:

• люфт, который подтверждён при проверке и не объясняется шаровой опорой или рулевым механизмом;

• гул или шероховатость при вращении;

• биение сохраняется после очистки и правильной установки диска;

• при измерении ступицы обнаружено собственное биение выше нормы;

• следы повреждения посадки, фланца или крепёжной части ступицы.

Ступичный подшипник не следует заменять только из-за вибрации в педали без проверки. Такой симптом может быть вторичным, а замена подшипника не устранит проблему, если первичная причина находится в суппорте или тормозном диске.

Проточка или замена деталей

Проточка диска возможна только в пределах, разрешённых производителем и конструкцией тормозного узла. После обработки остаточная толщина должна оставаться не ниже установленного минимума, а поверхность должна сохранять правильную геометрию. Если на диске есть трещины, глубокие повреждения, выраженный перегрев или недостаточная толщина, проточка не является безопасной заменой.

Замена диска обычно рассматривается, когда:

• толщина уже близка к пределу или ниже него;

• есть трещины или серьёзные повреждения;

• причина биения не устраняется очисткой и правильной установкой;

• обработка не предусмотрена для данной детали;

• стоимость проточки с последующими работами сопоставима с заменой.

При замене дисков на одной оси обычно учитывают состояние второго диска и колодок. Конкретное требование по парной замене, выбору деталей и подготовке новых поверхностей нужно проверять по регламенту автомобиля.

Примерные расходы

Точную сумму без модели автомобиля, региона, типа тормозов и выбранных деталей назвать нельзя. В заказ-наряде обычно отдельно учитываются:

• диагностика и измерение индикатором;

• очистка и повторная установка деталей;

• проточка диска, если она допустима;

• замена диска или комплекта дисков на оси;

• замена ступичного подшипника или ступицы в сборе;

• работа с направляющими, ремкомплектом или суппортом;

• новые крепёжные элементы и расходные материалы.

Проточка обычно дешевле покупки новых дисков, но не всегда рациональнее: к стоимости услуги могут добавиться снятие и установка, очистка ступицы, проверка второго диска и устранение причины перегрева. Замена подшипника часто обходится дороже проточки из-за стоимости узла и трудоёмкости доступа, а для некоторых автомобилей меняется не отдельный подшипник, а ступица в сборе.

Что проверить после ремонта

После устранения причины нужно убедиться, что:

• диск установлен на чистую и ровную ступицу;

• колодки перемещаются без заедания;

• направляющие защищены исправными пыльниками;

• колесо закреплено по требованиям производителя;

• отсутствует течь тормозной жидкости;

• педаль имеет нормальное для этой модели сопротивление;

• при осторожной проверке на безопасном участке вибрация не повторяется;

• после нескольких торможений нет резкого увода, запаха перегрева или явного различия нагрева колёс.

Если после проточки или замены диска вибрация возвращается, повторяют измерение диска и ступицы, а также проверяют суппорт, колодки, колесо и элементы подвески. Замена той же детали без повторной диагностики может не устранить первопричину.

Частые вопросы

Может ли вибрация в педаль тормоза быть из-за колеса или шины?

Да, дефекты колеса и шины могут вызывать вибрацию, особенно при движении, но обычно они не ограничиваются моментом нажатия на педаль. Если пульсация появляется только во время торможения, сначала проверяют тормозной и ступичный узлы, не исключая при этом колесо и подвеску.

Нужно ли сразу менять тормозные диски при биении?

Нет, сначала нужно подтвердить источник биения и сравнить измерения с нормами конкретного автомобиля. Проточка допустима только при достаточной остаточной толщине, отсутствии опасных повреждений и возможности получить правильную геометрию после обработки.

Можно ли определить неисправный ступичный подшипник только по шуму?

Нет, шум является диагностическим признаком, но не окончательным диагнозом. Гул может исходить от шин, редуктора или других узлов, а подшипник иногда имеет люфт без явно выраженного шума, поэтому нужны проверка люфта, состояния ступицы и измерения по сервисной документации.

Опасно ли ездить, если вибрация пока слабая?

Слабая вибрация не показывает, насколько далеко зашла неисправность. Если есть люфт, провал педали, ухудшение торможения, перегрев колеса, течь или сильный шум, эксплуатацию прекращают; при отсутствии этих признаков автомобиль всё равно нужно проверить в ближайшее время и не откладывать диагностику при усилении симптома.
