Руль бьёт при торможении: диски или ступица

Когда руль бьёт при торможении, большинство водителей сразу бегут в магазин за новыми тормозными дисками. На Хёндай Солярис или Ладу Гранту комплект передних дисков обойдётся в 4 000–7 000 рублей, но замена помогает далеко не всегда. Вибрация на рулевом колесе при нажатии на педаль тормоза возникает из-за осевого биения тормозного диска, кривой ступицы или банальной грязи между ними. Чтобы не выбрасывать деньги на ветер, нужно точно определить виновника с помощью микрометра.

Первичная диагностика на ходу и симптомы проблемы

Вибрация на руле имеет свои особенности, по которым можно предварительно определить локализацию неисправности. Если руль бьёт при торможении на скорости от 80 до 120 км/ч, а при обычном движении зуд пропадает, дело точно в тормозной системе. Начинать нужно с анализа поведения педали тормоза.

• Мелкая дрожь на руле без отдачи в педаль указывает на проблемы с направляющими суппорта или неравномерный износ колодок.
• Сильные удары в руль, сопровождающиеся пульсацией педали тормоза, говорят об искривлении диска или ступицы.
• Вибрация всего кузова при торможении на высокой скорости указывает на дефекты задних тормозных барабанов или дисков, что часто встречается на Рено Логан и Киа Рио.

Характер проявления дефекта зависит от температуры узлов. Часто на холодную тормоза работают идеально. Стоит проехать пять-десять километров с активными замедлениями, как появляется биение. Это связано с тепловым расширением металла. Нагретый диск коробит сильнее, и он начинает расталкивать колодки, передавая удары через поршень и тормозную жидкость на педаль и рулевую рейку. На Форд Фокус 2 и Шкода Октавия А5 штатные диски склонны к перегреву уже после пары интенсивных торможений со 100 км/ч.

Почему искривляется тормозной диск и как его ведёт

Тормозной диск работает в условиях экстремальных температурных нагрузок. При резком замедлении тяжёлого Шевроле Круз или Киа Сид с полной загрузкой чугун разогревается до 500–600 градусов. В этот момент любая вода из лужи, попавшая на металл, вызывает мгновенное локальное охлаждение.

Чугун остывает неравномерно. В структуре металла возникают внутренние напряжения, которые приводят к необратимому короблению рабочей плоскости. Появляется так называемое торцевое биение. Другая причина — критический износ. Тонкий диск теряет жесткость и деформируется даже без попадания воды, просто от давления поршня суппорта.

Ещё один фактор — перегрев из-за подклинивающих направляющих пальцев или поршня суппорта. Колодки не расходятся после отпускания педали, продолжают тереться о диск, разогревая его докрасна. В таком состоянии даже плавный проезд через лужу гарантированно приведёт к тому, что водитель почувствует, как руль бьёт при торможении на любой скорости.

Грязь под диском и кривая установка как скрытая причина

Часто автолюбители меняют диски сами в гараже, допуская грубейшую ошибку. Они просто снимают старую деталь и надевают новую на непереработанную ступицу. Чугунный диск притягивается к стальной ступице колёсными болтами или гайками. Если между этими плоскостями останется хотя бы песчинка или чешуйка ржавчины толщиной 0,05 мм, на внешнем радиусе диска это даст биение более 0,15 мм.

Порядок правильной очистки при монтаже

1. Снимите старый тормозной диск и очистите ступицу металлической щёткой от рыхлой ржавчины.
2. Обработайте плоскость ступицы плоским напильником или наждачной бумагой на жёстком бруске до чистого металла.
3. Протрите поверхность очистителем тормозов, удаляя все остатки абразива и пыли.
4. Очистите внутреннюю привалочную плоскость нового диска от консервационной смазки.
5. Нанесите на ступицу тонкий слой медной или алюминиевой смазки (некоторые производители рекомендуют собирать «на сухую» — сверяйтесь с инструкцией к дискам).

Даже новые запчасти из коробки могут давать осевое биение, если посадочное место на ступице деформировано от удара о бордюр или некачественной запрессовки ступичного подшипника. На Ладе Весте и Ларгусе ступица достаточно мягкая, её легко погнуть при неаккуратной замене подшипника прессом без надлежащих проставок.

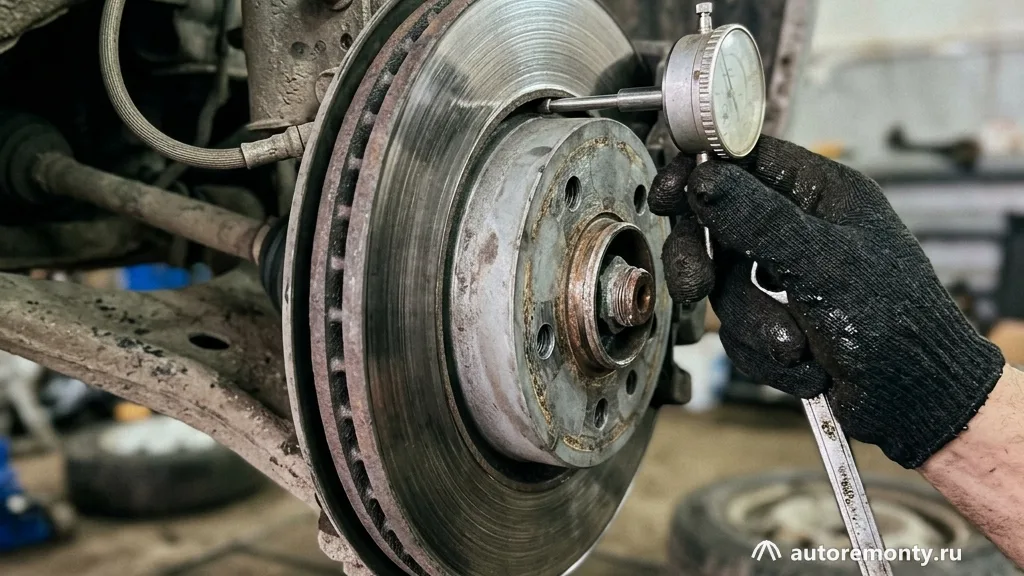

Замер биения микрометром своими руками

Для точной диагностики причин вибрации потребуется стрелочный индикатор часового типа (ИЧ-10) с магнитным штативом. Метод «на глаз» или проверка с помощью отвёртки не дадут нужной точности. Допустимый предел биения для большинства иномарок составляет всего 0,05 мм.

Вывесите колесо, снимите его и зафиксируйте тормозной диск на ступице штатными колёсными гайками или болтами через подходящие шайбы или проставки. Это критически важно: диск должен быть прижат к ступице с тем же усилием, что и при установленном колесе. Закрепите магнитный штатив на детали подвески (например, на стойке амортизатора или поворотном кулаке).

Установите измерительный наконечник индикатора перпендикулярно рабочей поверхности диска на расстоянии 10 мм от его наружного края. Выставите шкалу прибора на ноль. Медленно проворачивайте диск на один полный оборот, следя за отклонением стрелки. Запишите максимальное и минимальное значения. Если разница между ними превышает 0,05 мм, деталь требует внимания.

Когда виновата ступица и как её проверить

Если замер на диске показал превышение допуска, не спешите его выбрасывать. Проблема может крыться в самой ступице. Чтобы это проверить, снимите тормозной диск и установите измерительный наконечник индикатора непосредственно на привалочную плоскость ступицы, ближе к её краю.

Прокрутите ступицу. Допустимое биение здесь ещё меньше — не более 0,02 мм. Если стрелка прибора колеблется в пределах нормы, значит, кривой именно тормозной диск. Если же ступица бьёт больше 0,02 мм, любой, даже самый дорогой и ровный диск на ней будет вибрировать, и водитель снова обнаружит, что руль бьёт при торможении.

Ступицу гнёт при сильных ударах в колесо (попадание в глубокую яму с зажатым тормозом, наезд на бордюр). Также деформация происходит при перегреве ступичного подшипника, когда его заклинивает. На Тойота Королла и Ниссан Альмера ступица меняется отдельно от поворотного кулака, но процедура требует аккуратности при запрессовке нового подшипника.

Сравнение параметров и стоимости ремонта для популярных авто

Проточка тормозных дисков: плюсы, минусы и целесообразность

Проточка позволяет восстановить геометрию диска без его замены. Процедуру выполняют двумя способами: на токарном станке со снятием детали или на специальном мобильном стенде без снятия прямо на автомобиле. Второй вариант предпочтительнее, так как он нивелирует возможные погрешности самой ступицы.

Однако проточка имеет смысл только в том случае, если остаточная толщина диска позволяет снять слой металла. У каждого диска есть параметр Minimum Thickness (минимальная толщина), выбитый на его торце. Обычно запас от нового состояния до критического износа составляет всего 2 мм (например, новый диск 22 мм, минимально допустимый — 20 мм).

Если толщина диска близка к лимиту, точить его нельзя. Тонкий диск перегреется и искривится в первой же луже. Проточка оправдана, если оригинальные диски на Шкоду Октавию или Тойоту Короллу прошли мало, имеют большой запас по толщине, но искривились после резкого охлаждения. Стоимость проточки пары дисков на выезде составляет около 2 500–4 000 рублей, что дешевле покупки хороших новых деталей.

Пошаговый алгоритм устранения биения

Для решения проблемы с вибрацией при торможении двигайтесь от простого к сложному. Это сбережёт бюджет и поможет избежать ненужных трат на покупку запчастей, которые ещё могли бы послужить.

1. Проверьте балансировку колёс и чистоту внутренней стороны дисков. Налипшая грязь часто имитирует проблемы с тормозами.
2. Проверьте состояние направляющих суппортов. Они должны ходить свободно, без заеданий. Замените высохшую смазку на специальную силиконовую или полигликолевую.
3. Проведите замер биения тормозного диска микрометром.
4. При превышении допуска 0,05 мм снимите диск, тщательно очистите ступицу и проведите замер биения самой ступицы.
5. Если ступица бьёт больше 0,02 мм, замените её вместе с подшипником.
6. Если ступица ровная, измерьте толщину тормозного диска. При достаточном запасе отдайте его в проточку, при сильном износе — замените диски вместе с колодками.

После установки новых или проточенных дисков обязательно проведите их правильную обкатку. Первые 200–300 км избегайте затяжных и резких торможений. Колодки должны притереться к металлу всей площадью. Если перегреть новые детали в период обкатки, верхний слой чугуна закалится неравномерно, образуются твёрдые пятна цементита, и вам снова придётся бороться с тем, что руль бьёт при торможении.
