Не работают стеклоподъёмники: кнопка, мотор или проводка

Если на вашей машине не работает стеклоподъемник, первым делом определите масштаб бедствия. Когда стекло замерло намертво только с одной стороны, виноват локальный узел: кнопка, провод в резиновой гофре этой двери или сам мотор-редуктор. Если отказали сразу все стёкла, проблему нужно искать в общем предохранителе, реле или центральном блоке управления на водительской двери. Чаще всего с этой бедой сталкиваются владельцы подержанных Lada Granta, Hyundai Solaris и Ford Focus 2, где проводка в дверных переходах испытывает постоянные нагрузки на изгиб. Не спешите сразу покупать новый моторчик за 4000 рублей. В половине случаев ремонт обходится в сто рублей за моток изоленты и термоусадочные трубки, если знать, где искать обрыв.

Локализация поломки по первым симптомам

Определить виновника можно без разбора двери, просто наблюдая за поведением машины. Включите зажигание, приглушите магнитолу и нажмите кнопку стеклоподъёмника. Прислушайтесь к звукам внутри двери и обратите внимание на поведение приборов.

Характерные признаки неисправностей:

• Щелчок в двери слышен, но стекло не двигается. Это значит, что реле срабатывает, питание к двери подходит. Виноват заклинивший механизм, стёршиеся зубья шестерни или сгоревший мотор.
• При нажатии кнопки тускнеет подсветка приборов, падают обороты двигателя. Ток идёт, мотор пытается крутить, но механизм заклинило. Стекло перекосилось в направляющих или замёрзло.
• Полная тишина при нажатии. Напряжение не доходит до мотора. Проблема в кнопке, предохранителе или проводке.
• Стекло опускается, но не поднимается (или наоборот). Износились контакты внутри самой кнопки управления.

Если не работает стеклоподъемник с водительского пульта, но отлично управляется кнопкой на самой пассажирской двери, виноват главный блок управления. В автомобилях Kia Rio и Hyundai Solaris контакты в водительском блоке окисляются от попадания дождевой воды при приоткрытом окне.

Проверка предохранителей и реле

Начинаем диагностику с самого простого и дешёвого шага. Бросаться разбирать обшивку двери бессмысленно, пока вы не убедились в целостности цепи питания. У большинства машин за стёкла отвечают отдельные плавкие вставки.

Поиск монтажного блока

У Ford Focus 2 салонный блок предохранителей расположен под бардачком, у Lada Vesta — слева под рулевой колонкой, а у Renault Sandero — в торце передней панели с водительской стороны. Найдите схему на крышке блока или в руководстве по эксплуатации. Ищите обозначения «Power Window», «Window», «PW» или значок с изображением окна со стрелочками.

Порядок проверки силовой цепи:

1. Визуальный осмотр. Извлеките предохранитель пластиковым пинцетом. Посмотрите на просвет: металлическая перемычка внутри пластикового корпуса должна быть целой.
2. Проверка мультиметром. Переведите прибор в режим прозвонки или измерения сопротивления. Приложите щупы к металлическим выводам предохранителя. Прибор должен пищать или показывать ноль.
3. Проверка гнезда. Включите зажигание. Измерьте напряжение на контактах в монтажном блоке при вытащенном предохранителе. На одном из контактов должно быть 12 Вольт.
4. Проверка реле. Обычно стеклоподъёмники работают только при включённом зажигании через разгрузочное реле. Если при повороте ключа реле не щёлкает, временно замените его аналогичным соседним, например, от обогрева заднего стекла.

Если новый предохранитель сгорает сразу после установки или при первом нажатии кнопки, в цепи есть короткое замыкание. Чаще всего провод перетирается о металлический край внутри двери.

Проверка кнопки управления и её разборка

Кнопки стеклоподъёмников работают в условиях постоянной влажности и пыли. Со временем смазка внутри них смешивается с грязью, а контакты подгорают из-за высокой силы тока. Для проверки вам понадобится мультиметр или простейшая контрольная лампа на 12 Вольт.

Демонтаж и проверка мультиметром

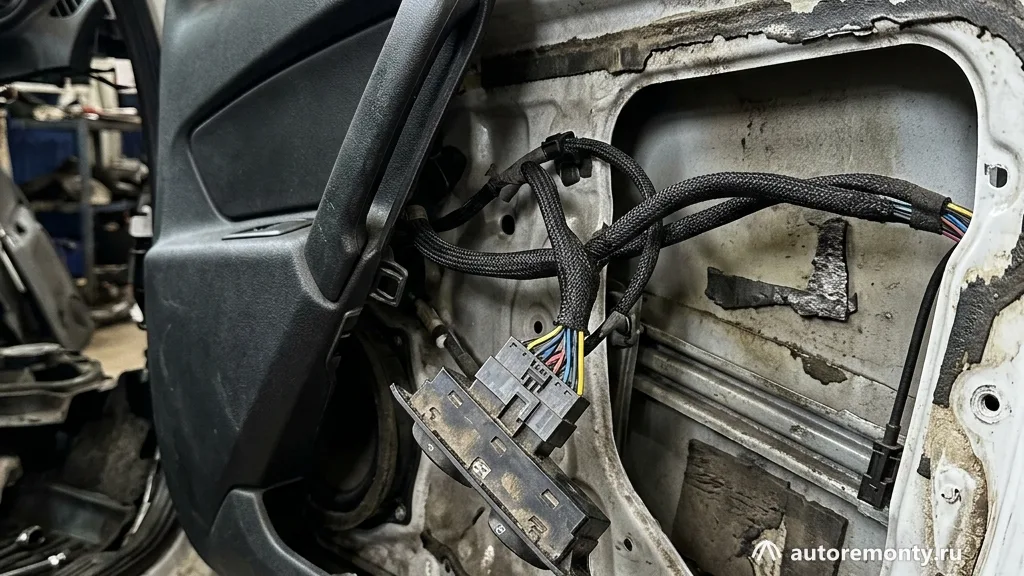

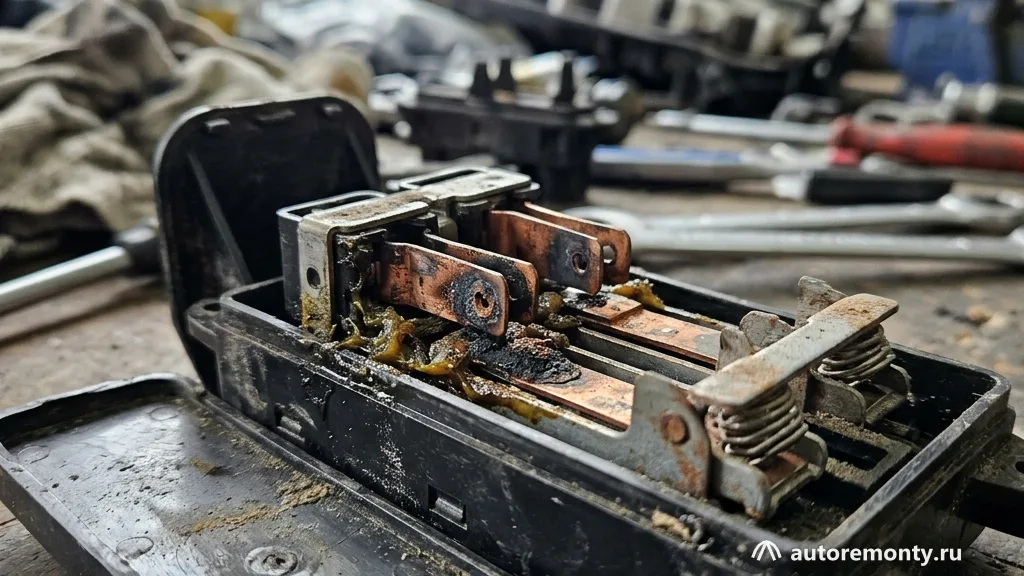

Подденьте блок кнопок пластиковой лопаткой. Металлическую отвёртку использовать нельзя: вы сомнёте мягкий пластик обшивки двери. Снимите блок и отключите разъём. Нажмите кнопку и измерьте сопротивление между входящими и выходящими контактами. В замкнутом состоянии сопротивление должно стремиться к нулю. Если прибор показывает бесконечность — контакты обгорели.

Для наглядности приведём стоимость и параметры деталей для популярных в России автомобилей:

Для аварийного закрытия стекла можно использовать перемычку. Соедините скрепкой силовой плюсовой провод в фишке с проводом, идущим напрямую к мотору. Если стекло поднялось, виновата исключительно кнопка.

У кнопок автомобилей Chevrolet Cruze и Opel Astra H есть общая болезнь: ломаются тонкие пластиковые оси клавиш. Кнопка при этом нажимается мягко, без характерного щелчка, но плату внутри не замыкает. В этом случае поможет только замена клавиши или всего блока в сборе.

Поиск обрыва проводки в дверной гофре

Резиновая гофра между дверью и кузовом — самое уязвимое место автомобильной проводки. При каждом открывании двери провода изгибаются. При температуре ниже минус 15 градусов изоляция дубеет, трескается, а медные жилы переламываются. Из-за этого часто не работает стеклоподъемник задней двери или переднего пассажира.

Как найти повреждённый провод

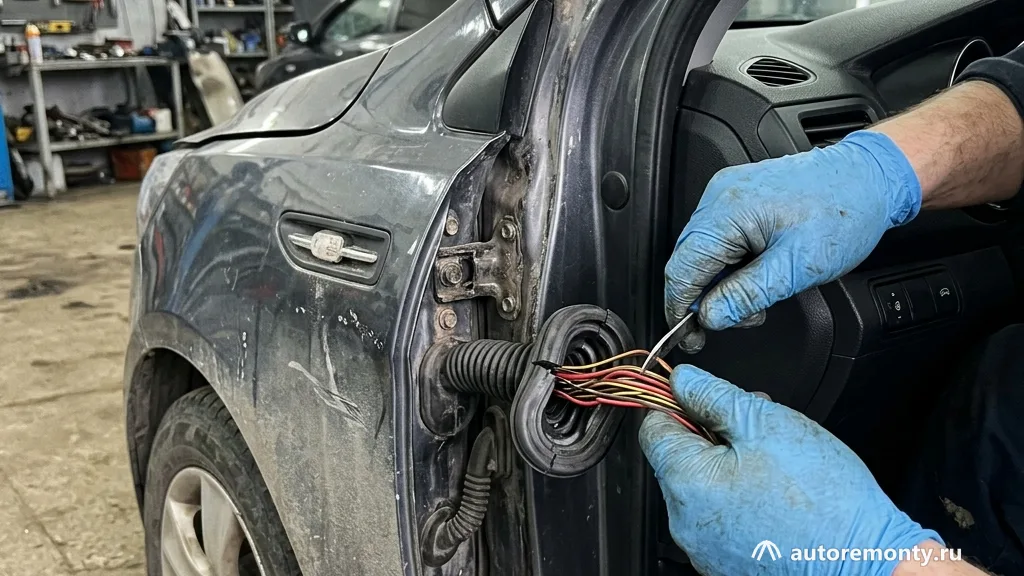

Сдвиньте резиновый чехол с пластикового разъёма на стойке кузова. Внимательно осмотрите жгут. Часто повреждённый провод держится только на честном слове — на растянутой изоляции, в то время как медная жила внутри уже разорвана.

Пошаговый поиск скрытого обрыва:

1. Потяните по очереди за каждый провод в жгуте со стороны двери. Оборванный провод легко вытянется наружу из гофры.
2. Включите зажигание и нажмите кнопку подъёма окна.
3. Шевелите резиновый переход рукой. Если стекло начинает дёргаться или двигаться рывками, вы нашли место плохого контакта.
4. Прозвоните проводку от разъёма кнопки до разъёма в стойке кузова с помощью мультиметра в режиме измерения сопротивления.

Ремонтировать провода прямо внутри гофры скруткой бесполезно. Скрутка займёт много места, гофра перестанет гнуться, а соединение развалится через месяц. Повреждённый участок нужно вырезать полностью. Вместо него впаивается или обжимается гильзами вставка из нового эластичного провода с медной жилой того же сечения. Стыки обязательно защищайте термоусадочной трубкой с клеевым слоем.

Диагностика и ремонт мотор-редуктора

Если питание на дверь приходит, кнопка исправна, но стекло стоит на месте, проблема в самом мотор-редукторе. Этот узел состоит из электрического двигателя постоянного тока и червячной передачи.

Проверка работоспособности мотора

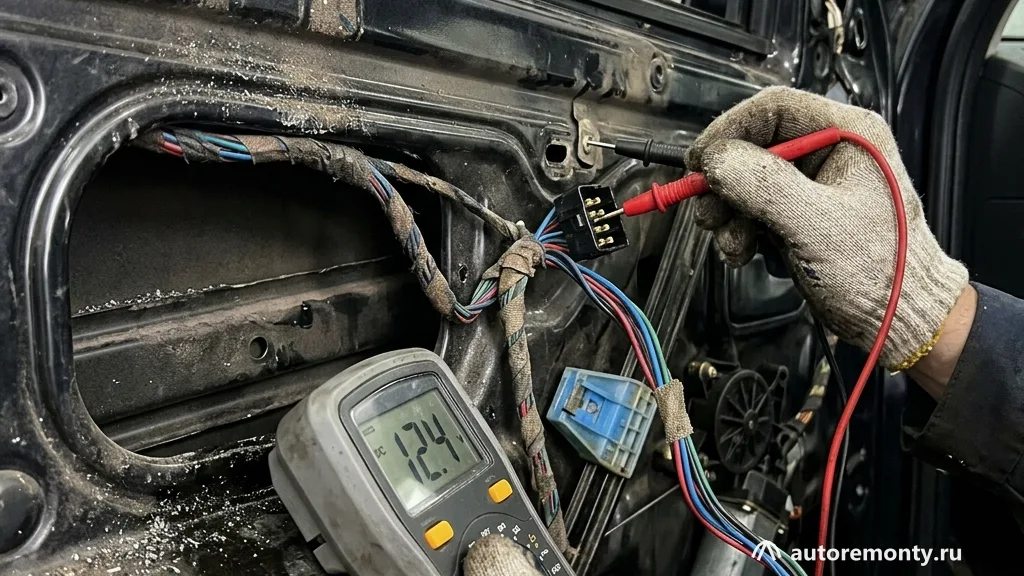

Снимите обивку двери. Найдите двухконтактный разъём, который идёт непосредственно к мотору. Подключите к нему два провода напрямую от полностью заряженного автомобильного аккумулятора. Если мотор заработал, и стекло поехало вверх, проводка машины неисправна. Если мотор молчит или только тихо гудит, снимите его для дефектовки.

Типичные внутренние неисправности мотора:

• Износ угольных щёток. Щётки стираются до основания и перестают прижиматься к коллектору ротора. Их можно заменить, подобрав похожие по размеру от электроинструмента.
• Закисание вала. Вода сквозь уплотнители стекла попадает на корпус мотора. Внутри образуется ржавчина, которая намертво блокирует ротор. Требуется полная разборка, очистка наждачной бумагой и смазка.
• Срез зубьев пластиковой шестерни. Червячный вал ротора вращает пластиковую шестерню редуктора. При сильном упоре стекла (например, при примерзании зимой) зубья шестерни срезает. Мотор при этом крутится с характерным жужжанием, но стекло стоит на месте.

Купить шестерню отдельно для иномарок вроде Skoda Octavia или Ford Focus сложно, производители продают мотор-редуктор в сборе. Однако на авторынках и китайских сайтах продаются ремонтные комплекты шестерёнок, которые позволяют сэкономить приличную сумму.

Проблемы с механической частью трапеции

Часто электрика работает идеально, но стекло не может сдвинуться из-за механических повреждений трапеции. Трапеции бывают двух типов: тросиковые (на большинстве современных иномарок) и рычажные (на отечественных машинах и старых японцах).

Признаки механических повреждений

При тросиковом приводе вы услышите характерный хруст и скрежет внутри двери при попытке опустить стекло. Это означает, что стальной тросик соскочил с направляющих роликов, распушился и намотался на барабан редуктора. Использовать такой стеклоподъёмник нельзя: замятый трос заклинит намертво, и стекло может упасть внутрь двери.

Порядок действий при ремонте трапеции:

1. Зафиксируйте стекло в верхнем положении. Для этого зажмите его деревянными клиньями или приклейте малярным скотчем к рамке двери.
2. Открутите болты крепления стекла к направляющим пластинам трапеции.
3. Открутите гайки крепления самой трапеции к внутренней панели двери и аккуратно вытащите механизм через технологические окна.
4. Очистите направляющие от старой засохшей смазки и дорожной пыли, которая превратилась в абразив.
5. Нанесите свежую проникающую смазку на основе PTFE (политетрафторэтилена) на все трущиеся детали и ролики.

Если заржавели рычаги или порвался трос, проще заменить трапецию в сборе без мотора. Для популярных машин вроде Лада Гранта или Рено Логан неоригинальная трапеция стоит недорого, а её замена занимает не более сорока минут.

Правильная сборка и профилактика системы

После завершения ремонта не спешите сразу защёлкивать обшивку двери на пистоны. Сначала проведите ходовые испытания. Подключите блок кнопок и прогоните стекло вверх и вниз не менее пяти раз. Оно должно двигаться плавно, без рывков, перекосов и посторонних звуков.

Профилактические меры для долгой службы

Главный враг стеклоподъёмников — это грязь в боковых направляющих бархотках. Стекло начинает двигаться с трудом, нагрузка на мотор увеличивается в три раза, из-за чего горят кнопки и ломаются зубья шестерён. Дважды в год, весной и осенью, очищайте резиновые уплотнители стекол.

Простые правила ухода:

• Промывайте пазы направляющих зубной щёткой с мыльным раствором во время мойки машины.
• Обрабатывайте внутренние поверхности резиновых уплотнителей сухой силиконовой смазкой. Она уменьшает трение и предотвращает примерзание стекла зимой.
• Следите за чистотой дренажных отверстий в нижней части двери. Если они забиты грязью, внутри двери будет стоять вода, что приведёт к быстрой коррозии проводки и мотора.
• При тонировании стёкол следите, чтобы мастера не заливали водой блок кнопок и внутренние разъёмы.

При сборке двери обязательно заменяйте сломанные пластиковые пистоны. Неплотно прижатая обшивка будет вибрировать, тереться о провода и со временем приведёт к новому повреждению проводки. Перед установкой карты двери проверьте, чтобы жгут проводов был надёжно закреплён в заводских пластиковых клипсах и не соприкасался с движущимися деталями трапеции.
