Не работает стеклоподъёмник на ВАЗ-2114: механика или электрика
Стеклоподъёмник на ВАЗ-2114 может быть механическим (тросовым, с ручным приводом) или электрическим — в зависимости от года выпуска и комплектации. При полном отказе стекла сначала определяют тип привода: если ручка вращается, но стекло не двигается — проблема в механике (обрыв троса, срыв шестерён, заклинивание направляющих); если ручка не вращается или электрическая кнопка не даёт реакции — вероятна неисправность в цепи или моторе. Центральный узел — механизм стеклоподъёмника: тросовая система с барабаном и направляющими у ручных версий либо электромотор с редуктором и тросовым приводом у электрических. Ответ применим к семейству ВАЗ-2113/2114/2115 (Samara-2), однако конструкция дверей, расположение разъёмов и электрическая схема могут отличаться в зависимости от года выпуска и заводской комплектации; для точного порядка разборки и схем нужен сервисный документ конкретного автомобиля.
Механический стеклоподъёмник: устройство и типичные неисправности
Ручной тросовый стеклоподъёмник ВАЗ-2114 состоит из ручки привода, зубчатого барабана, троса в оплётке и направляющих, по которым крепится стекло. При повороте ручки барабан наматывает трос и перемещает стекло вверх или вниз.
Проверка ручки и привода
Первичная проверка — без разборки двери:
- Покачать ручку при неподвижном стекле: если есть свободный ход, а стекло не двигается, вероятно, сработало соединение ручки с механизмом или сломалась шестерня.
- Попробовать вращать ручку в обе стороны: если вращение свободное, без сопротивления, а стекло не перемещается — трос оборван или слетел с барабана.
- Если ручка вращается с усилием, но стекло заклинило — проблема в направляющих или перекосе стекла.

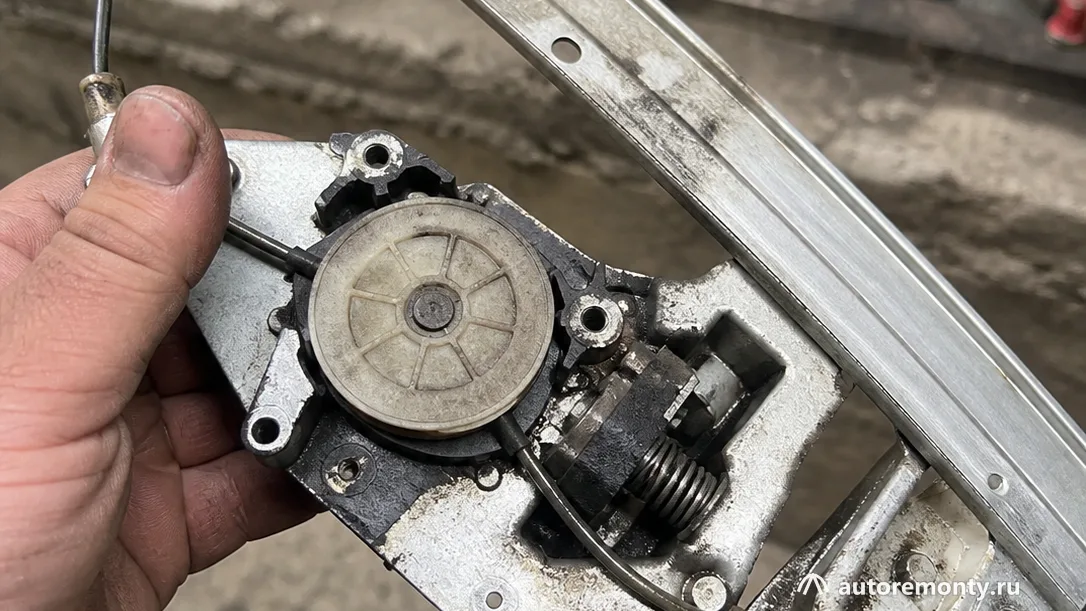

Трос и направляющие
Обрыв троса — одна из наиболее частых причин отказа механического стеклоподъёмника на ВАЗ-2114. Трос перетирается о края оплётки, ржавеет от попадания влаги или получает усталостное повреждение при заклинивании механизма.
Признаки обрыва троса:
- ручка вращается без сопротивления;
- стекло опускается под собственным весом или стоит неподвижно;
- из двери слышен характерный звук проворота троса без натяжения.
Заклинивание направляющих проявляется иначе: ручка вращается с большим усилием, стекло двигается рывками или не двигается вообще. В этом случае трос может быть цел, но направляющие загрязнены или деформированы.
Электрический стеклоподъёмник: проверка цепи
На поздних ВАЗ-2114 устанавливались электрические стеклоподъёмники — как заводская опция, так и в виде дополнительного оборудования. Диагностику электрической части начинают с самого простого и доступного — кнопки и предохранителя — и только потом переходят к мотору и проводке внутри двери.
Кнопка, предохранитель и проводка
Порядок проверки от простого к сложному:
- Предохранитель. Проверить предохранитель, отвечающий за стеклоподъёмники. Точный номинал и номер предохранителя зависят от года выпуска и типа блока предохранителей (старого или нового образца) — эти данные нужно сверять со схемой конкретного автомобиля.
- Кнопка. Если предохранитель цел, проверить кнопку стеклоподъёмника. Кнопка имеет несколько контактов: питание, масса и выходы на мотор. Износ контактов или поломка возвратной пружины — частая причина отказа.
- Разъём кнопки. Осмотреть разъём на окисление и нарушение контакта. На ВАЗ-2114 проводка в двери подвержена переломам в зоне гофры между дверью и кузовом — это типичная точка отказа.
- Реле (если предусмотрено). На некоторых комплектациях питание мотора идёт через реле. Проверить реле можно заменой на заведомо рабочий аналог или проверкой наличия управляющего сигнала на контактах.

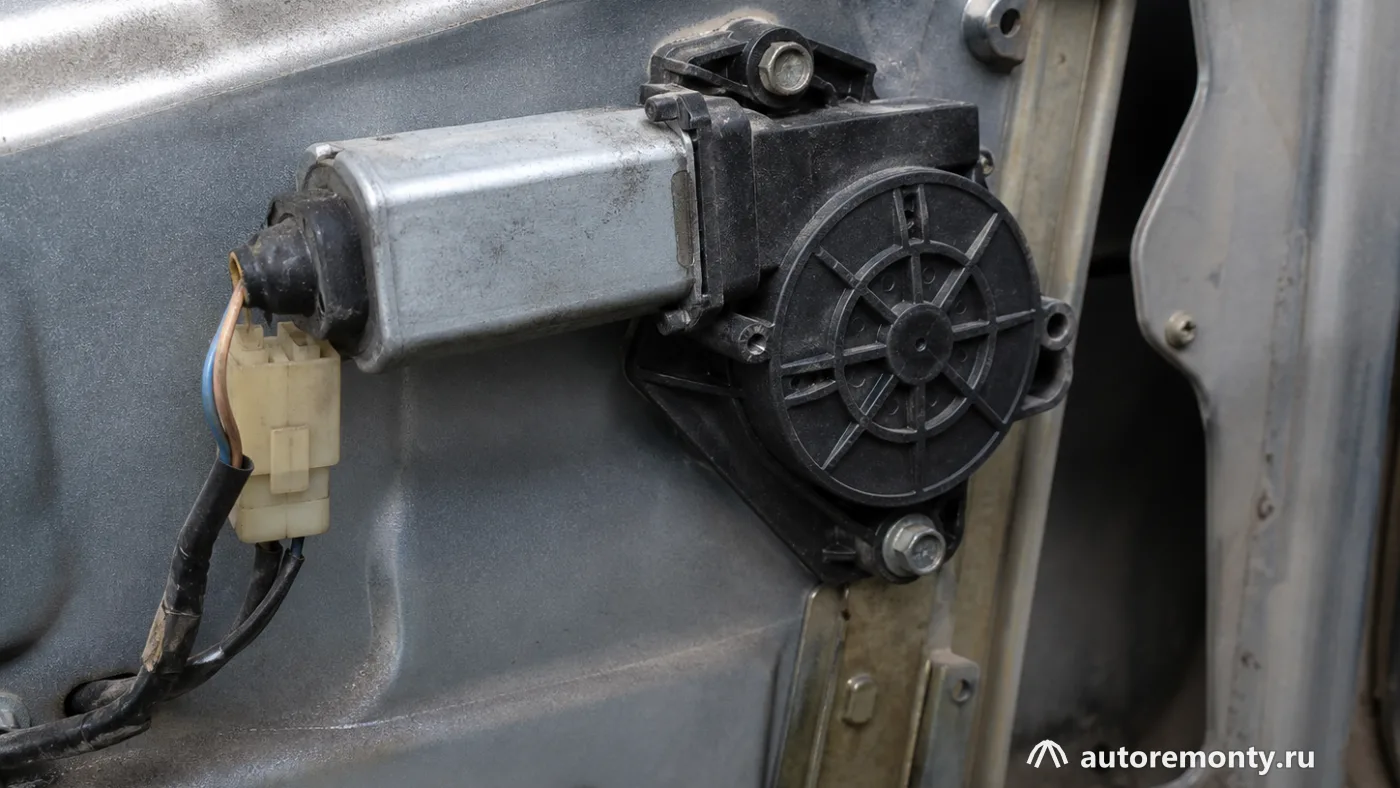

Мотор и редуктор
Если цепь исправна, но стекло не двигается, проверяют электромотор стеклоподъёмника:
- подать питание напрямую на контакты мотора от АКБ через предохранитель — если мотор не реагирует, он неисправен;
- если мотор вращается, но стекло не двигается — проблема в редукторе или тросе внутри механизма;
- проверить массу мотора: плохой контакт массы — частая причина периодических отказов.
Точные точки подключения и полярность зависят от модификации стеклоподъёмника (заводской или установленной дополнительно). При работе с электромотором необходимо отключать минусовую клемму АКБ.
Разборка двери без поломок
Разборка двери ВАЗ-2114 требует аккуратности — пластиковые клипсы и хрупкие элементы обшивки легко ломаются, а замены на новые могут быть труднодоступны.
Снятие обшивки
- Снять ручку открытия двери (если она мешает) — обычно фиксируется стопором или винтом.
- Выкрутить винты крепления обшивки: в районе ручки стеклоподъёмника, под накладкой ручки двери и в нижней части обшивки. Точное расположение винтов зависит от типа обшивки и года выпуска.

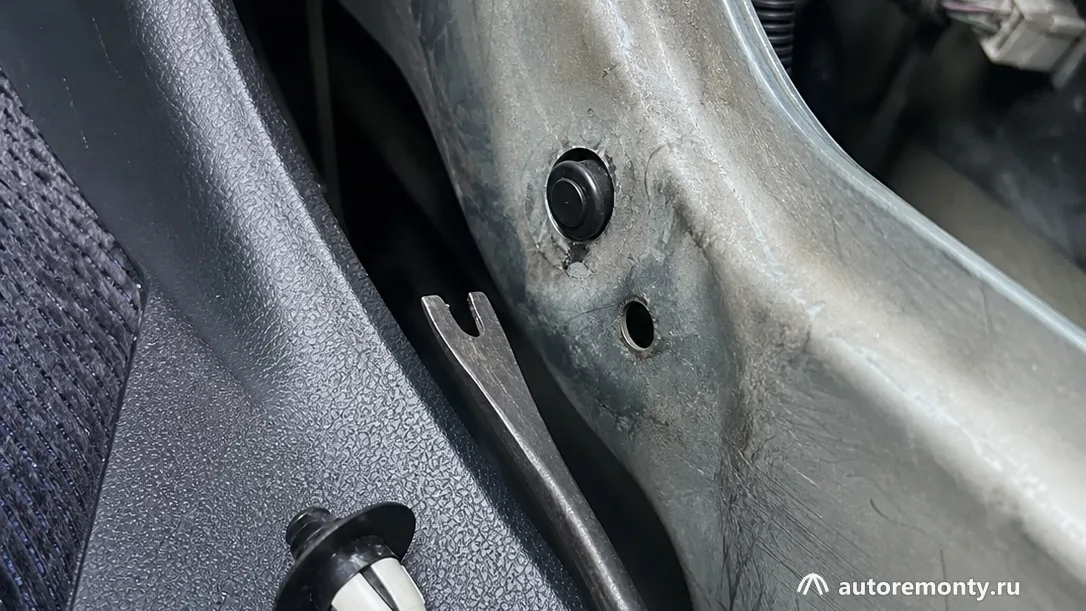

- Отщёлкнуть клипсы по периметру обшивки, начиная с нижнего угла. Использовать пластиковый инструмент для снятия клипс, чтобы не повредить картонную основу обшивки.
- Отсоединить разъёмы кнопок (если есть электрические стеклоподъёмники) и снять обшивку вверх, освободив от направляющей окна.

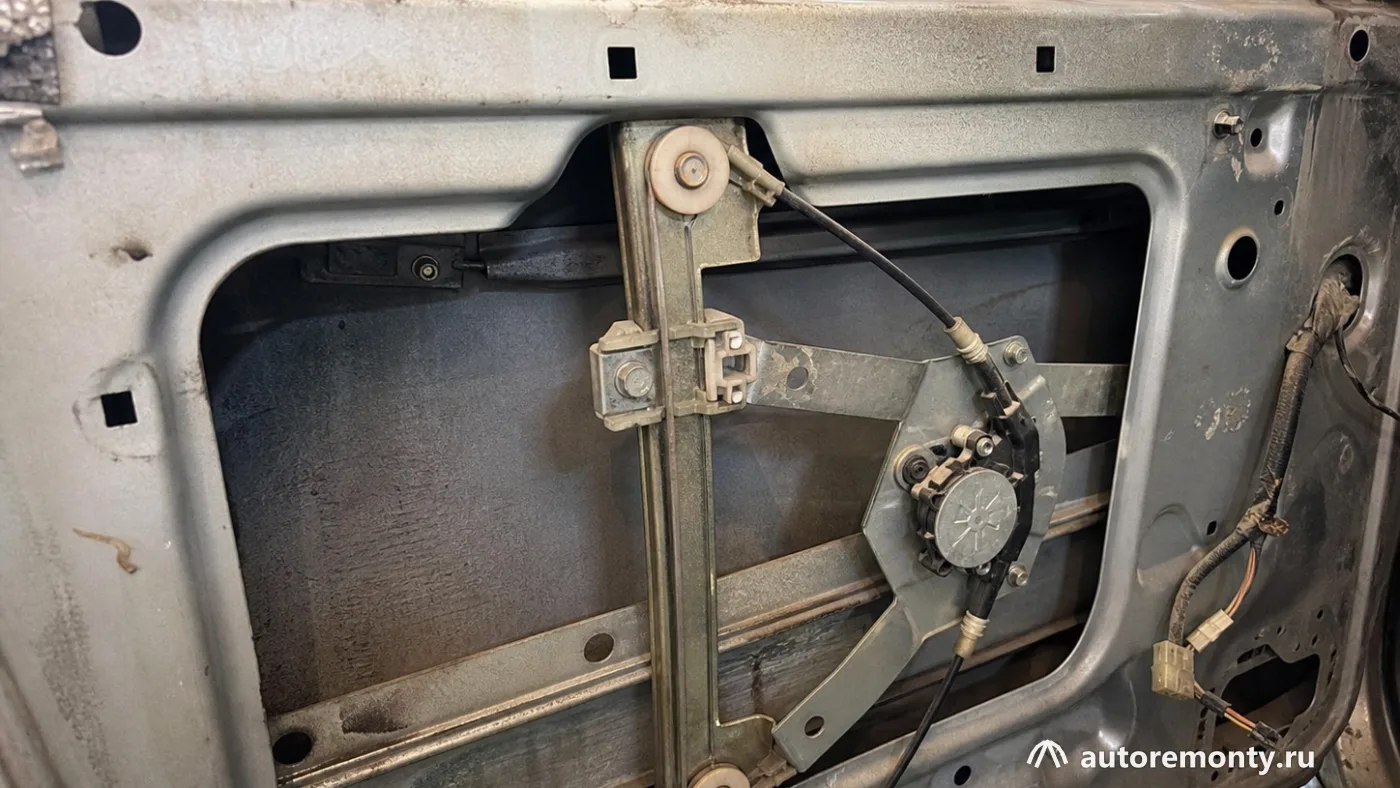

Доступ к механизму
После снятия обшивки открывается доступ к механизму стеклоподъёмника и влагозащитной плёнке. Влагозащитную плёнку нужно снимать осторожно — её можно использовать повторно, если не порвать. При сборке плёнку нужно вернуть на место: без неё вода, попадающая в дверь, будет поступать на обшивку и в салон.
Когда нельзя продолжать эксплуатацию или работу
Сравнение типов стеклоподъёмников ВАЗ-2114
| Параметр | Механический (ручной) | Электрический |
|---|---|---|
| Тип привода | Ручная ручка, трос, барабан | Электромотор, редуктор, трос |
| Типичная неисправность | Обрыв троса, износ шестерни, заклинивание направляющих | Отказ кнопки, перелом проводки в гофре, неисправность мотора, перегорание предохранителя |
| Метод первичной диагностики | Проверка свободного хода ручки и сопротивления вращению | Проверка предохранителя, кнопки, наличия питания на моторе |
| Доступ к узлу | Снятие обшивки двери | Снятие обшивки двери, дополнительно — проверка электрочасти |
| Сложность самостоятельного ремонта | Средняя, требуется замена троса или механизма | От простой (замена предохранителя/кнопки) до сложной (замена мотора) |
Частые вопросы
Почему ручка стеклоподъёмника вращается, но стекло не поднимается?
Это указывает на обрыв троса или срыв его с барабана внутри механизма. Ручка вращается свободно, потому что трос больше не натянут и не передаёт усилие на стекло. Для подтверждения нужно снять обшивку двери и осмотреть трос в зоне барабана и направляющих.
Сколько служит трос стеклоподъёмника на ВАЗ-2114?
Точный ресурс зависит от условий эксплуатации, попадания влаги в дверь и регулярности обслуживания направляющих. Трос может оборваться как при больших пробегах, так и преждевременно — при заклинивании направляющих, которое создаёт чрезмерную нагрузку. Профилактическая смазка направляющих и проверка состояния уплотнителей двери помогают продлить срок службы троса.
Можно ли заменить только трос, не меняя весь механизм стеклоподъёмника?
На механическом тросовом стеклоподъёмнике ВАЗ-2114 замена троса возможна как отдельная операция, если барабан, шестерни и направляющие не повреждены. Однако на практике трос часто повреждается из-за износа других элементов механизма, и замена только троса без осмотра и замены изношенных деталей может привести к повторному обрыву. Решение о замене троса или всего механизма принимается после разборки двери и осмотра всех компонентов.
Почему электрический стеклоподъёмник работает только в одну сторону?
Это указывает на проблему с кнопкой управления или проводкой, а не с самим мотором. Кнопка стеклоподъёмника переключает полярность на моторе для изменения направления движения стекла, и если одна из контактных групп не замыкается, мотор получает питание только в одном направлении. Проверка заключается в прозвонке контактов кнопки и осмотре разъёма на окисление.
