Не работает один дворник: слетела трапеция или пропал контакт

Если не работает один дворник, чаще всего неисправность находится в механической части стеклоочистителя: ослабло крепление поводка, слетела тяга или заклинила втулка трапеции. Трапеция стеклоочистителя передаёт движение от моторедуктора к поводкам, поэтому работа второго дворника не исключает неисправность общей тяги или одного шарнира. Проблемы моторедуктора и проводки обычно подозревают после проверки поводка, шлицевого соединения и доступной части трапеции.

Почему один дворник перестаёт работать

На большинстве легковых автомобилей движение создаёт электромоторедуктор, а трапеция распределяет его между двумя валами стеклоочистителей. Поводок закреплён на шлицевом валу гайкой и прижимается к нему конусным соединением. Неисправность любого из этих элементов может привести к тому, что один дворник остановится, а второй продолжит двигаться.

Основные варианты:

• поводок ослаб на шлицах и не передаёт усилие на щётку;

• сорваны или повреждены шлицы поводка либо вала;

• слетела тяга трапеции с шарового пальца;

• изношена или заклинила втулка одного из валов;

• деформирована тяга или рычаг трапеции;

• заклинивший механизм перегружает моторедуктор;

• отсутствует питание моторедуктора или нарушена масса;

• неисправны щётки, коллектор, редуктор или электронная часть моторедуктора.

Ответ применим как общий порядок первичной проверки для легковых автомобилей с классической системой стеклоочистителя. Конкретное расположение тяг, способ доступа к моторедуктору, конструкция креплений и стоимость деталей зависят от марки, модели, поколения, года выпуска и комплектации. На некоторых автомобилях управление дворниками связано с кузовным электронным модулем, поэтому универсальная проверка напряжения и распиновки без схемы может привести к ошибочному выводу.

Как отличить поводок от трапеции

Проверка поводка без снятия механизма

Сначала нужно выключить стеклоочиститель и осмотреть неподвижный дворник. Если вал моторедуктора и второй поводок работают, а один поводок остаётся на месте, вероятна проблема в его креплении или в механизме, который расположен непосредственно под ним.

Проверка выполняется в такой последовательности:

1. Убедиться, что щётка не примерзла к стеклу и не зажата посторонним предметом.
2. Осмотреть гайку крепления неподвижного поводка и состояние защитного колпачка.
3. Проверить, не сместился ли поводок относительно исходного положения.
4. При отключённом приводе осторожно проверить наличие явного люфта поводка.
5. Если конструкция позволяет, снять поводок и осмотреть шлицы на поводке и валу.

Повреждённые шлицы обычно видны как сглаженные или частично сорванные зубцы. Если шлицы целы, а поводок был просто плохо затянут, после восстановления крепления неисправность может исчезнуть. Порядок снятия и требуемый момент затяжки нужно брать из документации именно для этой модификации: универсальное значение использовать нельзя.

Признаки неисправной трапеции

Если поводок надёжно закреплён, но его вал не вращается или двигается отдельно от второго, вероятна неисправность трапеции стеклоочистителя. Частый сценарий — шарнир тяги выходит из шарового пальца. Другой вариант — втулка закисает, после чего нагрузка на тягу и моторедуктор резко возрастает.

Признаки механической неисправности:

• один вал двигается, второй остаётся неподвижным;

• тяга видна в неподвижном или перекошенном положении;

• при работе слышен щелчок, удар или повторяющийся скрип;

• поводок останавливается в разных местах;

• движение начинается рывком и замедляется;

• вал имеет заметный боковой люфт;

• моторедуктор слышно, но один поводок не перемещается.

Для осмотра обычно достаточно снять пластиковую накладку у основания ветрового стекла, если она закрывает механизм. Перед этим следует проверить, как установлены поводки, и при необходимости сделать немаркирующую отметку их исходного положения. Снимать моторедуктор сразу не требуется: сначала нужно увидеть тяги, шарниры и валы.

Когда проверять моторедуктор и проводку

Электрическую часть следует проверять после того, как исключены ослабленный поводок, сорванные шлицы и неисправность трапеции. Если моторедуктор работает, но один вал не передаёт движение, причиной обычно остаётся механическая часть. Если мотор не издаёт звуков и оба дворника не двигаются, круг поиска смещается к питанию, управлению и самому моторедуктору.

При электрической проверке важны следующие признаки:

• работает ли второй дворник;

• слышен ли мотор при включении режима;

• не зависит ли отказ от положения переключателя;

• исправен ли соответствующий предохранитель;

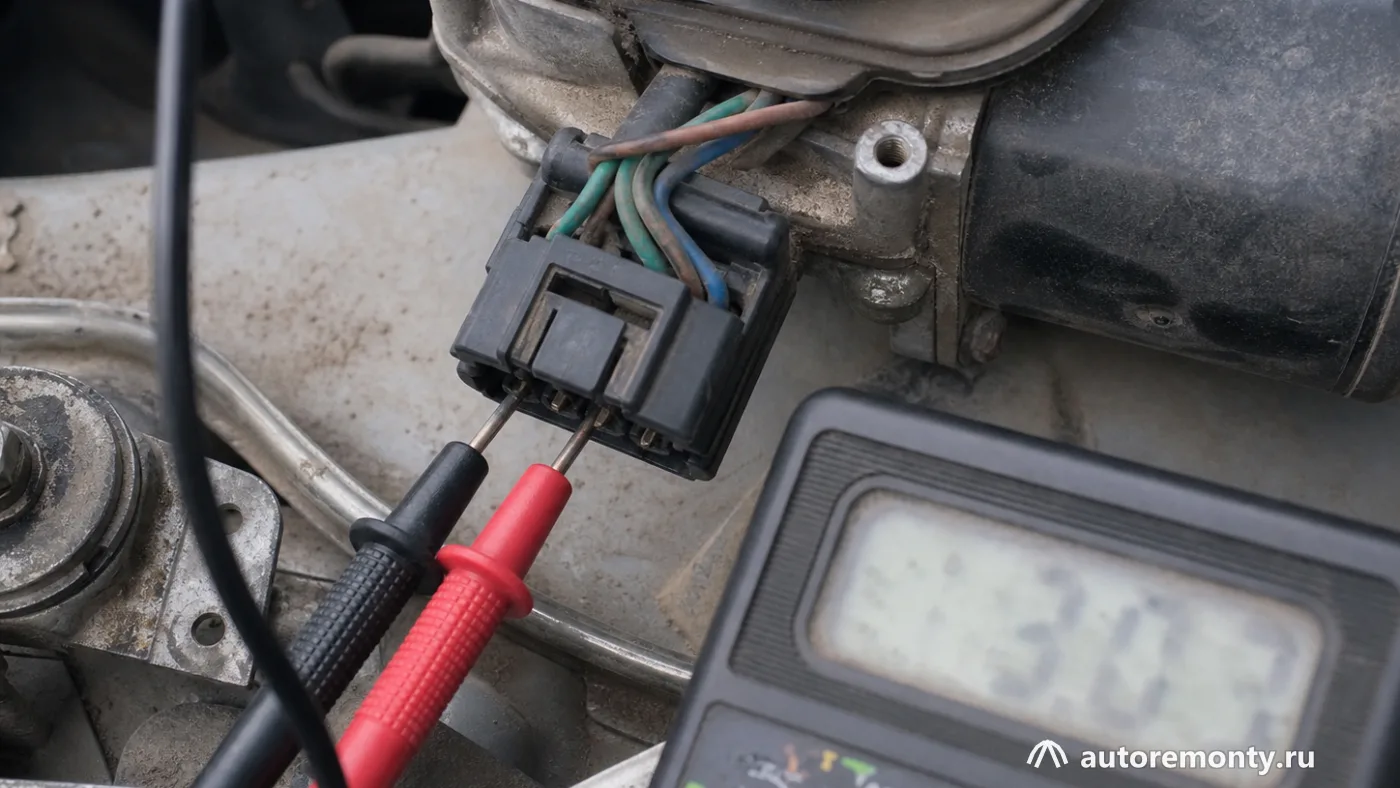

• появляется ли питание на разъёме моторедуктора при включённом режиме;

• сохранена ли масса и нет ли окисления контактов.

Предохранитель нельзя заменять перемычкой или элементом другого номинала. Если новый предохранитель снова перегорает, это может указывать на заклинившую трапецию, короткое замыкание или неисправность моторедуктора. Точное назначение предохранителя, распиновку разъёма и контрольные значения нужно проверять по схеме конкретного автомобиля.

Как не перепутать моторедуктор с заклинившей трапецией

Заклинившая трапеция создаёт повышенную нагрузку на моторедуктор. Поэтому исправное наличие питания на разъёме ещё не доказывает неисправность электромотора. Если механизм туго вращается вручную после отсоединения привода в соответствии с сервисной процедурой, сначала устраняют заедание втулок и шарниров.

Если трапеция перемещается свободно, питание и масса соответствуют схеме, но мотор не запускается, тогда проверяют моторедуктор. На отдельных системах неисправность парковочного контакта может проявляться неправильной остановкой щёток, а не полным отказом одного дворника. Этот узел нельзя уверенно диагностировать только по одному симптому.

Порядок диагностики от простого к сложному

Оптимальная последовательность позволяет не снимать исправную трапецию и не покупать моторедуктор без подтверждения причины.

1. Проверить, не примерзла ли щётка и не мешает ли ей лёд, снег или посторонний предмет.
2. Визуально сравнить положение двух поводков после включения и выключения системы.
3. Проверить гайку и посадку подозрительного поводка.
4. Осмотреть шлицы после снятия поводка, если это допускает конструкция.
5. Через доступную зону проверить тяги, шаровые соединения, втулки и следы перекоса.
6. Оценить наличие люфта и сопротивление движению механизма только при безопасно отключённом приводе.
7. Проверить предохранитель по схеме автомобиля.
8. Проверить разъём, питание и массу моторедуктора мультиметром.
9. После этого проверять сам моторедуктор, управляющий переключатель и кузовной электронный модуль.

Ремонт или замена: что обычно меняют

Поводок иногда достаточно правильно установить и закрепить, если шлицы и посадка не повреждены. При сорванных шлицах обычно требуется замена поводка, а при повреждении вала — ремонт или замена соответствующего узла, что может потребовать большего объёма разборки.

Для трапеции возможны разные варианты:

• замена отдельной втулки, если она поставляется отдельно и остальные детали не изношены;

• восстановление шарнирного соединения, если производитель или ремонтная технология это допускает;

• замена тяги или рычага;

• замена трапеции в сборе при сильном износе, коррозии, деформации или разрушении нескольких соединений.

У моторедуктора ремонт может включать замену самого узла либо восстановление отдельных элементов, если для конкретной конструкции доступны детали и есть подтверждённая причина неисправности. Без проверки нельзя заранее утверждать, что выгоднее: новый оригинальный узел, совместимая деталь или ремонт имеющегося агрегата.

Ориентир по затратам можно сформулировать только относительно: проверка крепления поводка и очистка контактов обычно требуют меньше деталей и времени, чем замена втулок; ремонт или замена трапеции сложнее, а моторедуктор часто относится к более дорогим вариантам. Фактическая стоимость зависит от автомобиля, доступности деталей, необходимости снимать накладку или другие элементы и цен на работу в конкретном регионе. Точные суммы без модели, года, двигателя, комплектации и VIN указывать некорректно.

Что проверить после ремонта

После установки детали нужно убедиться, что поводки не задевают друг друга, уплотнители и пластиковая накладка установлены на место, а тяги не касаются кузова. Положение поводков должно соответствовать исходному или указанному в сервисной документации.

Проверка выполняется так:

1. Включить систему на короткое время на сухом стекле только в режиме, разрешённом руководством автомобиля.
2. Проверить синхронность движения обоих поводков.
3. Убедиться, что щётки не выходят за рабочую зону и не ударяют по уплотнителю, стойке или кромке капота.
4. Проверить работу прерывистого режима, если он предусмотрен.
5. Убедиться, что после выключения поводки возвращаются в парковочное положение.
6. При постороннем шуме, рывках или нагреве привода остановить проверку и повторно искать причину.

Частые вопросы

Можно ли ездить, если не работает только один дворник?

Безопасность определяется не числом работающих щёток, а обзорностью и погодными условиями. В дождь, снег, туман или при загрязнённом стекле эксплуатацию продолжать нельзя, особенно если неподвижный дворник закрывает значительную часть зоны обзора.

Почему второй дворник работает, если неисправен моторедуктор?

В классической системе оба поводка обычно получают движение от одного моторедуктора через трапецию. Поэтому работа одного дворника чаще направляет диагностику к отдельному поводку, тяге, шарниру или втулке, но полностью исключить частичную механическую неисправность привода без осмотра нельзя.

Нужно ли сразу менять трапецию в сборе?

Нет, сначала нужно определить, какая часть механизма повреждена. Если вышла из соединения одна тяга или изношена заменяемая втулка, может быть достаточно локального ремонта, но при коррозии, деформации и нескольких люфтах замена узла в сборе может оказаться обоснованнее.

Можно ли проверить проводку обычным мультиметром?

Мультиметр помогает проверить наличие питания, массу и отдельные цепи, но измерения нужно выполнять по схеме конкретного автомобиля. Без распиновки, данных о режиме работы моторедуктора и понимания управляющего сигнала результат легко трактовать неправильно.
