Нагар во впуске на моторах с прямым впрыском

На моторах с непосредственным впрыском (GDI, TSI, SkyActiv) нагар на впускных клапанах образуется из-за отсутствия омывания их топливом. В обычных моторах бензин распыляется во впускной коллектор и смывает масло, летящее из системы вентиляции картерных газов. При прямом впрыске форсунка подаёт бензин напрямую в камеру сгорания. Впускной клапан контактирует только с воздухом и масляным туманом. Масло пригорает к горячему металлу клапана, постепенно превращаясь в плотную шубу. Этот процесс неизбежен для владельцев Киа Сид с мотором GDI или Шкоды Октавии с моторами серии EA888. Первые симптомы проблемы появляются к 60 000 километров пробега, а к 100 000 километров мотор начинает терять мощность и троить на холодную.

Почему зарастает впуск на GDI и TSI

Главная причина скопления отложений — конструктивная особенность топливной системы. Топливо не очищает впускной тракт. Дополнительно на этот процесс влияют три фактора: система вентиляции картерных газов (КВКГ), система рециркуляции (EGR) и перекрытие клапанов.

Механизм образования отложений

Через систему вентиляции картерных газов во впускной коллектор попадают пары моторного масла. Масло оседает на стержнях клапанов, температура которых в рабочем режиме превышает 200 градусов Цельсия. Под воздействием высокой температуры лёгкие фракции масла испаряются, а тяжёлые коксуются.

Ситуацию усугубляет система EGR, которая возвращает часть отработанных газов во впуск для снижения токсичности выхлопа. Сажа из выхлопных газов смешивается с масляной плёнкой на клапанах. Получается прочный абразивный состав. На моторах без EGR схожий эффект даёт фазовращатель. В определённые моменты впускные и выпускные клапаны открыты одновременно. Происходит заброс части выхлопных газов обратно во впускной коллектор.

Скорость нарастания шубы зависит от качества топлива и масла. Дешёвое масло с высокой испаряемостью по методу NOACK улетает в трубу вентиляции быстрее. Городская эксплуатация в пробках на низких оборотах ускоряет процесс. Клапаны не успевают нагреться до температуры самоочищения, а поток воздуха слишком слаб, чтобы сдувать свежие отложения. На трассе при высоких нагрузках процесс коксования замедляется, но не останавливается полностью.

Симптомы и последствия загрязнения клапанов

Заросший впуск даёт о себе знать не сразу. Владелец привыкает к постепенной потере динамики. Проблемы начинаются, когда толщина нагара перекрывает проходное сечение впускного канала более чем на треть.

Как распознать проблему при езде

• Пропуски зажигания на холодном двигателе. Утром после запуска мотор троит, кузов вибрирует. После прогрева симптомы исчезают.
• Провалы при разгоне. Машина реагирует на педаль газа с задержкой, ускорение происходит рывками.
• Снижение максимальной мощности. На высоких оборотах двигателю не хватает воздуха, теряется тяга.
• Увеличенный расход топлива. Блок управления двигателем пытается компенсировать нехватку воздуха изменением времени впрыска.
• Неровный холостой ход. Стрелка тахометра колеблется, мотор работает шумно.

Чем грозит игнорирование проблемы

Толстый слой кокса работает как губка. Он впитывает первые порции бензина при холодном пуске, обедняя смесь. Из-за этого электроника фиксирует пропуски воспламенения, загорается индикатор Check Engine.

Куски отколовшегося нагара могут попасть под тарелку клапана. Клапан перестаёт плотно закрываться, снижается компрессия в цилиндре. В худшем случае это приводит к прогару клапана. Твёрдые частицы кокса, отрываясь, летят в цилиндр. Они оставляют задиры на зеркале цилиндра и повреждают поршневые кольца. На моторах 1.4 TSI куски нагара способны повредить крыльчатку турбины при выхлопе.

Диагностика состояния впуска без разборки

Определить степень загрязнения впускных клапанов можно несколькими способами. Начинают диагностику с простых электронных тестов, переходя к визуальному осмотру.

Компьютерный анализ параметров

С помощью диагностического сканера считывают ошибки по пропускам зажигания. Особое внимание уделяют пропускам в первые минуты после холодного пуска. Если пропуски хаотично распределены по цилиндрам и пропадают при прогреве до 50 градусов, это первый признак заросшего впуска. Также смотрят на долгосрочную коррекцию топливоподачи. При нехватке воздуха коррекция уходит в плюс.

Эндоскопия как главный метод

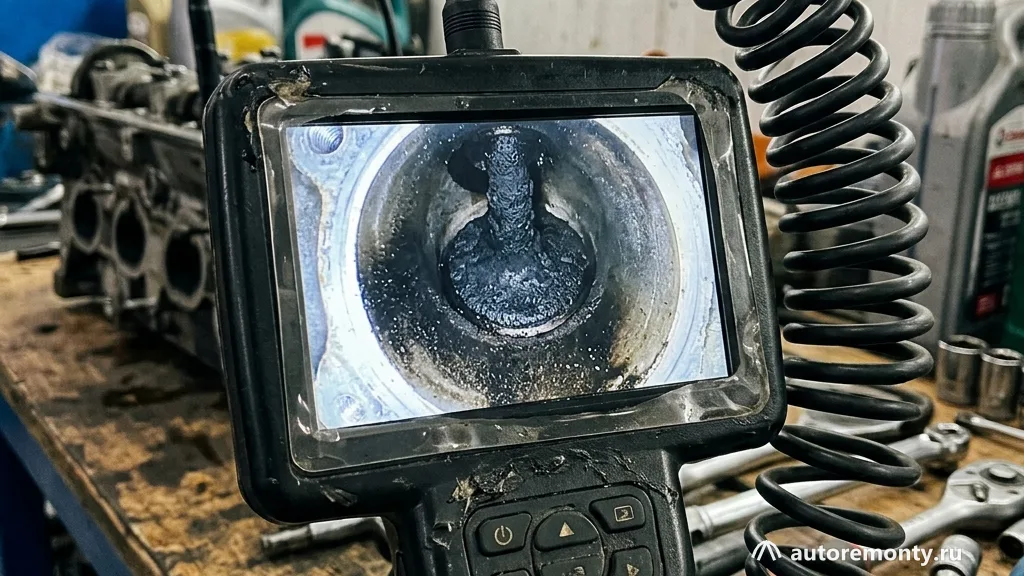

Самый надёжный способ оценки — осмотр каналов эндоскопом. Для этого не нужно снимать головку блока цилиндров.

1. Дают двигателю остыть до безопасной температуры.
2. Демонтируют датчик давления во впускном коллекторе или снимают дроссельную заслонку.
3. Вводят гибкий кабель эндоскопа с поворотной камерой во впускной коллектор.
4. Проворачивают коленчатый вал вручную, чтобы поочерёдно закрыть клапаны в проверяемых цилиндрах.
5. Оценивают состояние стержня и тарелки клапана на экране монитора.

Если на стержнях видны чёрные наросты, напоминающие цветную капусту, требуется чистка. Обычный осмотр свечей зажигания здесь не поможет. Они могут оставаться чистыми, так как находятся непосредственно в камере сгорания и очищаются пламенем.

Очистка скорлупой грецкого ореха (Blasting)

Очистка мелкофракционной скорлупой грецкого ореха — дилерская технология, признанная заводами BMW и VAG. Метод позволяет быстро удалить нагар без повреждения алюминиевой головки блока и стальных клапанов.

Суть технологии и применяемое оборудование

Для процедуры используют специальный напорный резервуар, подключённый к компрессору, и мощный строительный пылесос. В качестве абразива применяется крошка скорлупы грецкого ореха фракции 0.45–0.8 миллиметра. Скорлупа обладает достаточной твёрдостью для скалывания нагара, но она мягче металла деталей двигателя. При ударе о клапан крупица ореха разрушается, не оставляя царапин на стержне клапана и стенках канала.

Пошаговый процесс обработки

1. Демонтируют впускной коллектор, открывая доступ к впускным каналам ГБЦ.
2. Закрывают впускные клапаны обрабатываемого цилиндра. Это критически важно. Поршень должен находиться в верхней мёртвой точке на такте сжатия.
3. Закрывают соседние впускные каналы ветошью и малярным скотчем, чтобы исключить попадание крошки.
4. Устанавливают на впускной канал специальный адаптер, соединённый со шлангом пылесоса.
5. Через отверстие в адаптере вводят металлический пистолет-сопло аппарата.
6. Подают под давлением 6–8 бар смесь воздуха и ореховой скорлупы, одновременно вытягивая отходы пылесосом.
7. Продувают канал сжатым воздухом и проверяют чистоту клапана эндоскопом.

После очистки всех каналов собирают впускной тракт, используя новые прокладки коллектора. Время работы на четырёхцилиндровом моторе составляет около 4–5 часов.

Ручная чистка химией: пошаговое руководство

Если специального аппарата для бластинга нет, можно очистить нагар на впускных клапанах вручную с помощью жидкой химии. Это более долгий и трудоёмкий процесс, требующий аккуратности.

Подготовка инструментов и материалов

Для работы понадобятся: набор прокладок впускного коллектора, баллоны с очистителем карбюратора, специализированный состав для раскоксовки (например, на основе диметилсульфоксида или изопропилового спирта), набор металлических и нейлоновых ершиков разного диаметра, стоматологические крючки, медицинский шприц с длинной трубкой.

Алгоритм выполнения работ

1. Снимают впускной коллектор и очищают привалочную плоскость ГБЦ от грязи.
2. Проворачивают коленчатый вал до полного закрытия клапанов в первом и четвёртом цилиндрах. Проверяют герметичность, залив в каналы немного очистителя — жидкость не должна уходить в цилиндр.
3. Заливают в закрытые каналы химический состав так, чтобы он полностью покрыл тарелки клапанов. Оставляют киснуть на 30–40 минут.
4. Размягчённый нагар соскабливают механически, используя крючки и ершики. Действуют аккуратно, чтобы не поцарапать стержень клапана и направляющую втулку.
5. Откачивают грязную жижу шприцем с трубкой.
6. Промывают канал чистым очистителем тормозов и продувают сжатым воздухом.
7. Повторяют процедуру для второго и третьего цилиндров, предварительно провернув коленвал для закрытия их клапанов.

Этот способ требует терпения. На очистку одного клапана может уйти до часа времени. Главный риск — поцарапать зеркало стержня клапана жёстким инструментом. Царапины приведут к быстрому износу маслосъёмного колпачка, и масло потечёт по клапану с утроенной силой.

Сравнение методов очистки и цены

Каждый метод имеет свои плюсы и минусы. Выбор зависит от бюджета владельца и доступности автосервисов с нужным оборудованием. Химические присадки в бак для очистки клапанов на моторах с прямым впрыском бесполезны. Бензин с присадкой просто не попадает на клапан, пролетая мимо него в цилиндр.

Сравнительные параметры способов очистки

Ручная чистка дешевле по оборудованию, но требует больших трудозатрат. Бластинг скорлупой даёт заводское качество чистоты за один рабочий день. Снятие головки блока цилиндров для чистки клапанов ультразвуком оправдано только при комплексном ремонте мотора, когда требуется замена поршневых колец или направляющих втулок.

При выборе сервиса для бластинга стоит поинтересоваться фракцией скорлупы. Слишком крупная крошка застревает в углах каналов, а слишком мелкая превращается в пыль и не сбивает твёрдый кокс. Оптимальный вариант — фракция 20/30 по международной классификации.

Профилактика: установка маслоуловителя

Установка дополнительного маслоуловителя (помойки) в разрез трубки вентиляции картерных газов позволяет отсечь большую часть масляного тумана до его попадания во впускной коллектор.

Конструкция и принцип работы устройства

Маслоуловитель представляет собой герметичный резервуар с внутренними перегородками и фильтрующим элементом (обычно металлической сеткой). Картерные газы проходят через входной штуцер, ударяются о перегородки и резко меняют направление движения. Тяжёлые капли масла не успевают за потоком воздуха, конденсируются на стенках и стекают на дно резервуара. Очищенный воздух через выходной штуцер уходит во впускной коллектор.

Особенности установки и обслуживания

1. Находят свободное место в подкапотном пространстве вдали от выпускного коллектора.
2. Закрепляют кронштейн маслоуловителя на кузове.
3. Подключают шланг от клапана КВКГ к входному штуцеру отстойника.
4. Выходной штуцер соединяют шлангом со штуцером впускного коллектора.
5. Проверяют герметичность всех соединений, чтобы исключить подсос воздуха.

В холодное время года необходимо проверять и сливать содержимое отстойника каждые 500–1000 километров пробега. Летом интервал обслуживания увеличивают до 3000–5000 километров. Наличие маслоуловителя снижает скорость образования кокса на клапанах в 3–4 раза, но полностью проблему не решает. Владельцу всё равно придётся проводить инспекцию впуска каждые 80 000 километров пробега.
