Не горят стоп-сигналы: датчик педали тормоза (лягушка)

Если не горят стоп-сигналы, датчик педали тормоза, или «лягушка», действительно может быть причиной: при нажатии педали его контакты должны переключаться и подавать сигнал в цепь. Однако такой симптом также вызывают перегоревшие лампы, предохранитель, повреждение проводки, плохой контакт в разъёме или неисправность электронного блока. Описанная проверка применима к автомобилям с механическим датчиком у педали; схема контактов, способ регулировки и связь с круиз-контролем либо системой ручника зависят от модели, поколения, года и комплектации.

Когда нельзя продолжать движение

Работу также нужно прекратить, если после вмешательства педаль тормоза не возвращается свободно, датчик мешает её ходу, стоп-сигналы горят постоянно или появились нарушения в работе тормозной системы. Нельзя использовать положение датчика для изменения хода самой педали.

Что проверить до снятия датчика

Проверки следует начинать с доступных элементов цепи. Неисправность «лягушки» на этом этапе остаётся диагностической гипотезой, а не подтверждённым фактом.

1. Включить зажигание, если этого требует схема конкретного автомобиля, и проверить все стоп-сигналы.
2. Осмотреть лампы или светодиодные фонари с учётом их конструкции.
3. Проверить соответствующий предохранитель по схеме конкретной машины.
4. Осмотреть патроны, разъёмы фонарей и доступные участки проводки на предмет окисления, перегрева и механического повреждения.

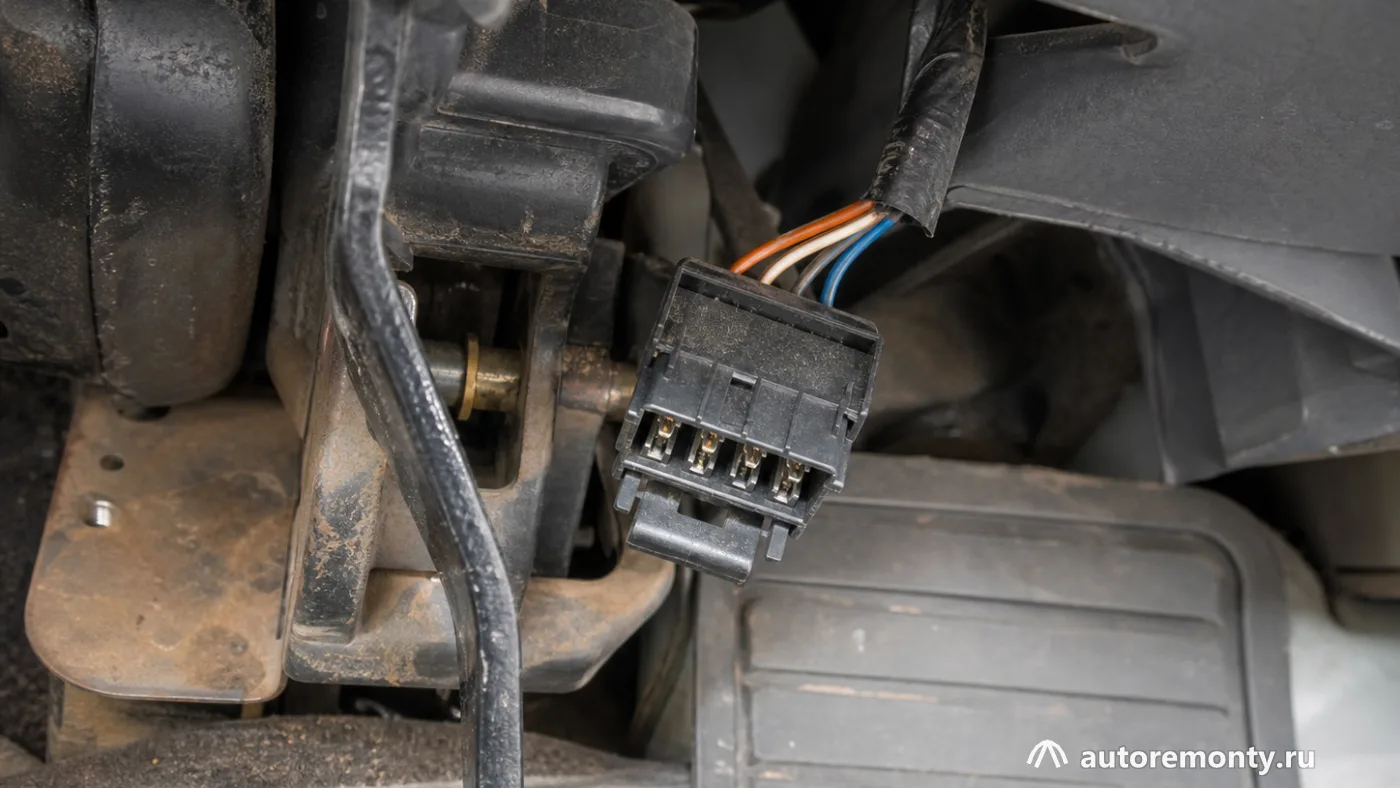

5. Убедиться, что разъём датчика у педали установлен до конца и его провода не натянуты.

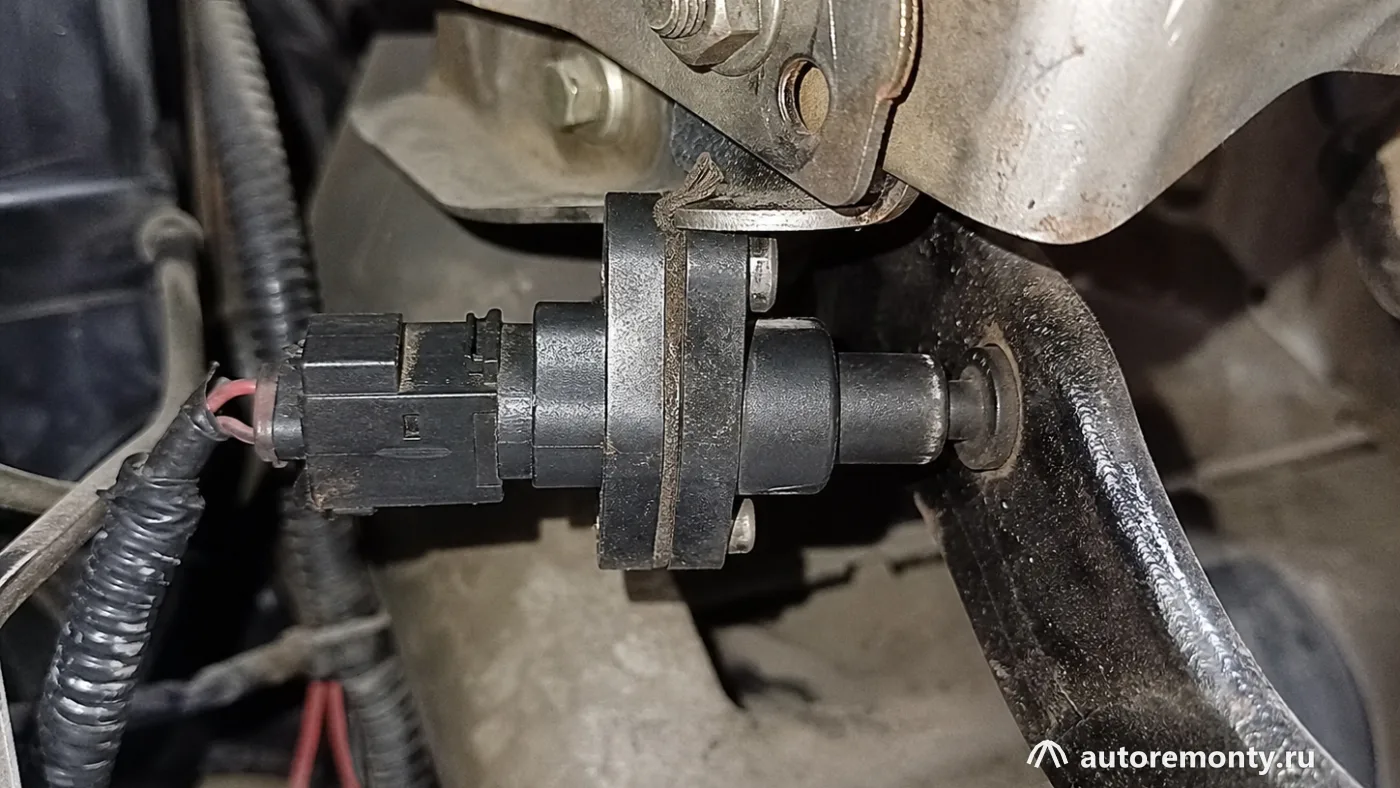

6. Проверить, нажимает ли педаль на шток датчика и освобождает ли его при перемещении.

Если не работает только один фонарь, вероятнее локальная проблема в лампе, модуле фонаря, патроне, разъёме или соответствующем участке проводки. Одновременное отсутствие всех стоп-сигналов чаще направляет проверку к общей части цепи, но само по себе не доказывает неисправность датчика.

Как проверить «лягушку» мультиметром

Точная распиновка зависит от датчика. Простая версия может обслуживать одну цепь, а многоконтактная — передавать отдельные сигналы стоп-сигналам, блоку управления двигателем, коробкой передач, круиз-контролю или другим системам. Назначение выводов необходимо определять по электрической схеме автомобиля либо сервисной документации.

Проверка переключения контактов

1. Выключить зажигание и обеспечить безопасный доступ к педальному узлу.
2. Отсоединить разъём датчика, не вытягивая его за провода.
3. По схеме определить пары контактов, относящиеся к проверяемым цепям.
4. Перевести мультиметр в режим проверки сопротивления или целостности цепи.
5. Подключить щупы к выбранной паре выводов датчика.

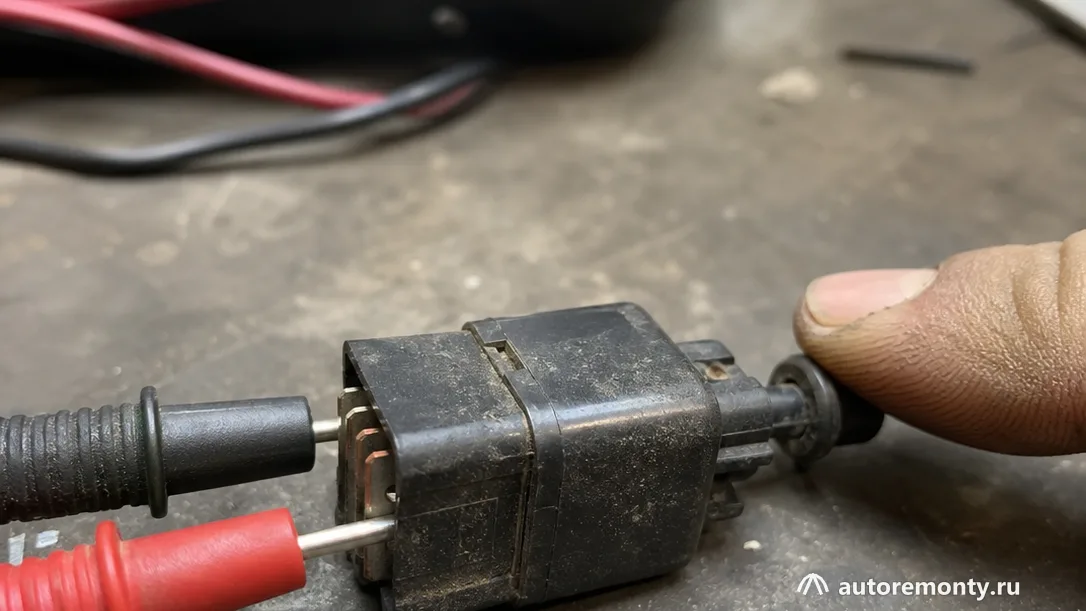

6. Плавно нажать и отпустить шток.
7. Проверить, меняется ли состояние контактов при перемещении штока.
8. Повторить проверку для остальных пар, если датчик многоконтактный.

Подтверждённым фактом неисправности можно считать отсутствие предусмотренного схемой переключения, нестабильный контакт при неподвижном штоке или несогласованную работу отдельных цепей многоконтактного датчика. Универсальное положение «замкнуто» или «разомкнуто» указывать нельзя: логика контактов различается.

Если датчик переключается правильно, поиск продолжают в разъёме, проводке, блоках управления и выходных цепях фонарей. Проверка напряжения на установленном разъёме требует электрической схемы и знания допустимого способа измерения, чтобы не замкнуть контакты и не повредить электронику.

Как проверить и отрегулировать ход штока

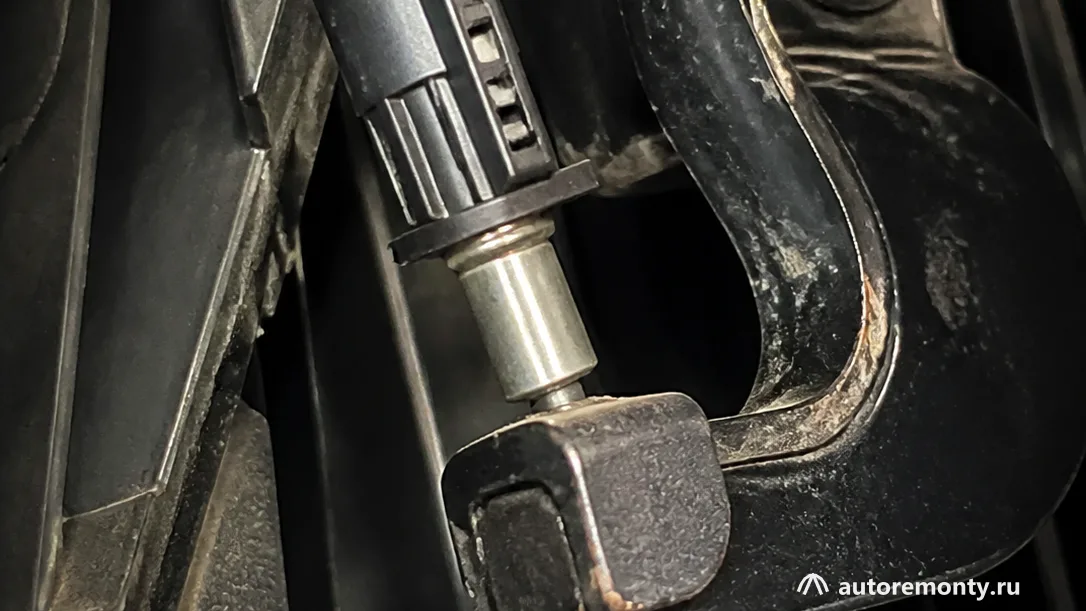

Шток должен переключать контакты при нормальном движении педали, не ограничивая её возврат. Типичный сценарий после снятия датчика или работ возле педального узла — изменение его положения относительно упора педали.

Перед регулировкой нужно установить тип крепления:

• резьбовой корпус с контргайкой или фиксатором;

• поворотная установка в кронштейн;

• саморегулируемый шток;

• нерегулируемое исполнение.

Порядок установки и регулировки необходимо брать из сервисной документации для конкретной модели. Саморегулируемый шток можно повредить попыткой произвольно вытянуть, утопить или провернуть его.

После регулировки следует проверить:

• свободный возврат педали;

• включение стоп-сигналов при нажатии;

• выключение стоп-сигналов после полного отпускания педали;

• отсутствие постоянного давления датчика, мешающего движению педали;

• отсутствие ошибок и нарушений в связанных системах.

Точное положение срабатывания, допустимый зазор и порядок фиксации без данных автомобиля указывать нельзя.

Как датчик связан с круиз-контролем и ручником

На некоторых автомобилях сигнал педали тормоза используется не только для включения фонарей. Блок управления может учитывать его для отключения круиз-контроля, управления автоматической коробкой передач, контроля согласованности сигналов или других функций.

При неисправности одной из цепей многоконтактного датчика возможен типичный сценарий: стоп-сигналы работают, но круиз-контроль не включается либо отключается некорректно. Возможна и обратная ситуация, если цепи внутри датчика разделены. Конкретную связь подтверждают электрическая схема и диагностика параметров соответствующего блока.

Связь с ручником зависит от конструкции автомобиля. В одних машинах стояночный тормоз имеет отдельный концевой выключатель, в других его состояние вместе с сигналом педали обрабатывают электронные блоки. Поэтому лампа ручника, сообщение на панели или нарушение работы электронного стояночного тормоза не подтверждают неисправность «лягушки» без проверки схемы и диагностических данных.

Что считать результатом диагностики

После проверки возможны несколько выводов:

• подтверждённый факт: датчик не переключает предусмотренные схемой контакты или делает это нестабильно;

• диагностическая гипотеза: датчик исправен отдельно, но неправильно установлен или его шток не достигает рабочего положения;

• типичный сценарий: все фонари не работают из-за общей цепи, а один фонарь — из-за локальной неисправности;

• опыт владельцев: жалобы на одновременное исчезновение стоп-сигналов и круиз-контроля могут указывать на общий сигнал педали, но не заменяют измерения;

• редакционный вывод: заменять «лягушку» только по внешнему симптому не следует — сначала нужно проверить фонари, предохранитель, разъёмы, регулировку и переключение контактов.

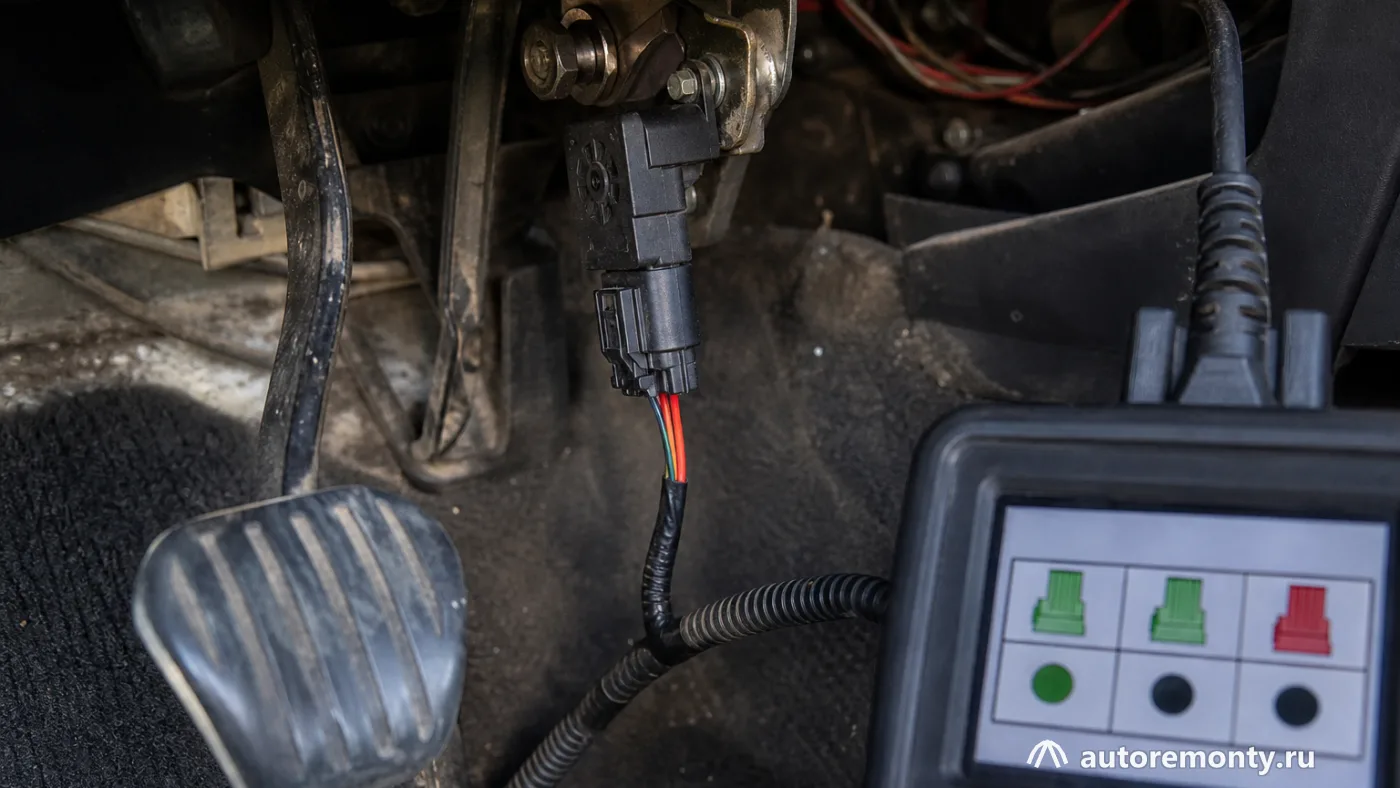

Если электрическая проверка датчика не выявила дефекта, дальнейшая диагностика требует схемы конкретного автомобиля. Для машин с электронным управлением также может понадобиться сканер, позволяющий сравнить фактическое положение педали с состоянием сигнала, которое видят блоки.

Частые вопросы

Почему стоп-сигналы горят постоянно?

Возможные причины — неправильное положение датчика, отсутствие или повреждение упора на педали, заклинивание штока либо замкнутая цепь. Сначала следует проверить свободный возврат педали и механическое взаимодействие с датчиком, после чего проверить контакты по схеме автомобиля.

Может ли исправная «лягушка» не включать стоп-сигналы?

Да, если педаль не переводит шток в нужное положение либо сигнал теряется в разъёме, проводке, предохранителе или другом элементе цепи. Исправность датчика подтверждает только проверка его контактов и условий срабатывания, а не внешний вид.

Почему после замены датчика перестал работать круиз-контроль?

Возможны неправильная регулировка, несовместимое исполнение датчика или несогласованное переключение его отдельных цепей. Нужно сверить применимость детали по каталогу для конкретной модификации, проверить установку и посмотреть состояние сигналов педали в диагностических параметрах.

Можно ли временно замкнуть контакты вместо датчика?

Использовать перемычку для движения нельзя: стоп-сигналы могут гореть постоянно, не включаться при торможении или передавать неверный сигнал связанным системам. Перемыкание контактов допустимо только как предусмотренная документацией диагностическая операция с точно установленной распиновкой и без риска короткого замыкания.
