Минимальная толщина тормозного диска: где найти допуск и чем грозит езда ниже нормы

Минимальная толщина диска определяется не универсальным числом, а допуском конкретной тормозной системы. Искомое значение обычно обозначают как MIN TH или MINIMUM THICKNESS: оно указывает предельно допустимую толщину тормозного диска после износа. Значение ищут на рабочей части или торце диска, в каталоге запчастей, технической документации либо ремонтном руководстве именно для конкретной модификации автомобиля.

Ответ применим к легковым автомобилям и другим транспортным средствам с дисковыми тормозами, если конструкция узла допускает проверку толщины диска. Точная норма зависит от модели, поколения, года выпуска, двигателя, оси, типа тормозного механизма и иногда от установленного варианта диска. Если маркировки нет или она неразборчива, значение нужно подтверждать по VIN и сервисной документации, а не заменять усреднённой цифрой.

Где искать минимальную толщину тормозного диска

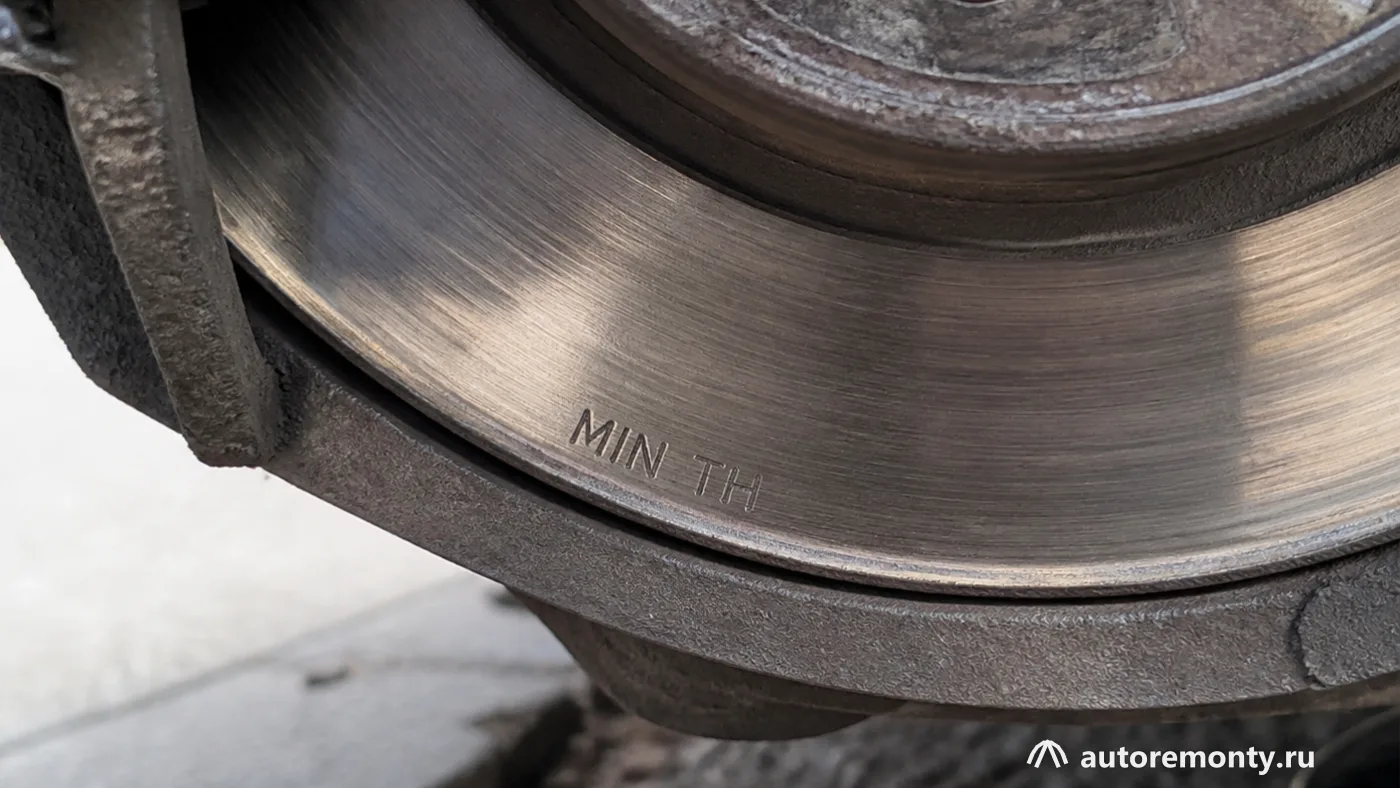

Маркировка на самом диске

На некоторых дисках предельная толщина нанесена непосредственно на литую или обработанную часть детали. Обозначение может выглядеть как MIN TH, MIN THK, MINIMUM THICKNESS или иметь другой формат, заданный производителем.

Маркировка бывает расположена:

• на торце диска;
• на ступичной части;
• рядом с вентиляционными отверстиями;
• на внешней стороне или внутренней поверхности детали.

Надпись может быть скрыта коррозией, загрязнением или колесом, поэтому перед поиском поверхность очищают щёткой без повреждения детали. Наличие обозначения нужно отличать от производственных кодов, номера отливки и маркировки балансировки: не каждая цифра на диске является допуском по толщине.

Каталог и сервисная документация

Если обозначения на детали нет, значение ищут в:

• официальном ремонтном руководстве;
• каталоге тормозной системы;
• технических данных производителя;
• документации на конкретный тормозной диск;
• проверенном каталоге запчастей с привязкой к VIN.

В каталоге важно не перепутать номинальную толщину нового диска с минимально допустимой. Первая характеризует новую деталь, а MIN TH — предел, ниже которого эксплуатация диска не соответствует требованиям производителя.

Если на одной модели устанавливались разные тормоза, одного названия автомобиля недостаточно. Перед сравнением нужно проверить ось, диаметр колеса, тип суппорта, комплектацию и соответствие установленной детали автомобилю.

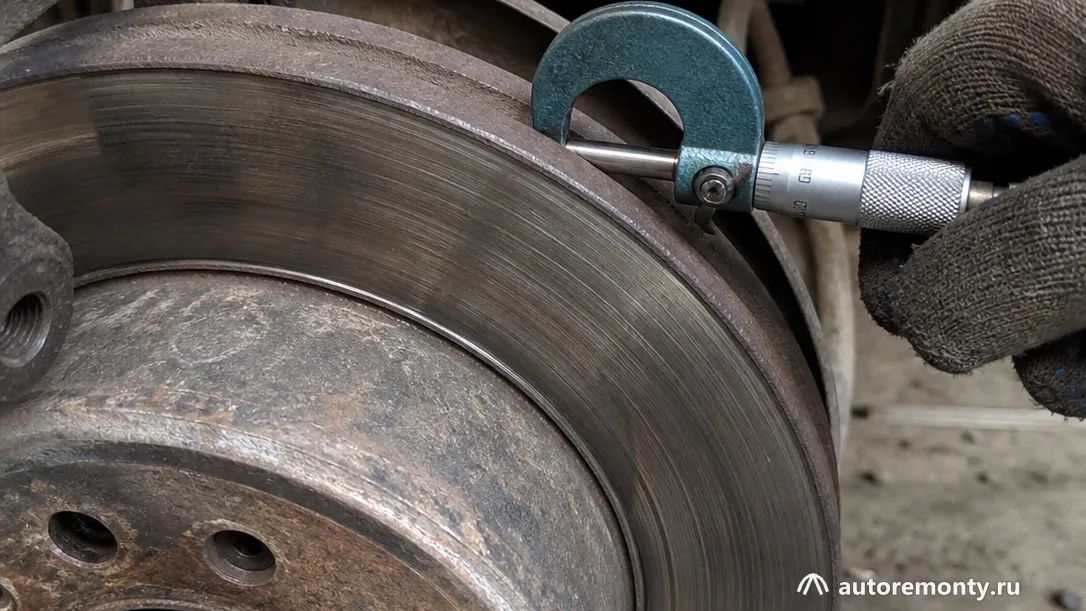

Как правильно измерить толщину диска

Измерение проводят после снятия колеса или другим способом, который обеспечивает доступ к рабочим дорожкам диска. Обычная линейка или штангенциркуль с губками, упирающимися в буртик, не дают надёжного результата: край диска часто изнашивается иначе, чем зона контакта с колодкой.

Для проверки используют микрометр или специальный измерительный инструмент, подходящий для тормозных дисков. Перед началом удаляют грязь и рыхлую ржавчину, но не стачивают рабочую поверхность ради получения «лучшего» результата.

1. Проверить, что диск не имеет подвижности из-за ослабленного крепления колеса или других неисправностей.
2. Осмотреть обе рабочие поверхности и выбрать несколько точек по окружности.
3. В каждой точке измерить толщину на рабочей дорожке, не попадая в выраженный наружный буртик.
4. Повторить измерения в разных местах, включая зоны, где заметны канавки, пятна перегрева или неравномерный износ.
5. Сопоставить наименьшее достоверное значение с допуском MIN TH из документации.
6. Отдельно сравнить состояние дисков на одной оси и проверить равномерность износа колодок.

Показание, полученное на одном участке, не описывает весь диск. Если толщина заметно меняется по окружности или между внутренней и внешней сторонами, необходимо учитывать минимальное измеренное значение и искать причину неравномерного износа.

Что мешает получить правильный результат

Типичные источники ошибки:

• измерение по буртику, а не по рабочей дорожке;
• наличие ржавчины и налипшего материала;
• измерение только с одной стороны диска;
• применение инструмента с неподходящей формой измерительных поверхностей;
• сравнение с данными для другой модификации;
• принятие номинальной толщины нового диска за минимальную.

При сомнительном результате проверку повторяют после очистки и используют другой измерительный инструмент. Если диск имеет сильную коррозию, глубокие канавки или повреждения, окончательное решение принимают после осмотра снятой детали либо по процедуре, указанной производителем.

Чем опасна езда ниже MIN TH

Уменьшение толщины снижает запас материала, предусмотренный для нагрева и износа. Сам факт достижения значения MIN TH означает, что дальнейшая эксплуатация детали не соответствует установленному пределу, даже если торможение пока кажется обычным.

Возможные последствия:

• более быстрый нагрев диска;
• ухудшение отвода тепла;
• ускоренное появление термических повреждений;
• изменение работы тормозного механизма;
• риск контакта элементов суппорта или колодки при недопустимом износе;
• увеличение вероятности разрушения повреждённой детали при нагрузке.

Конкретное проявление зависит от конструкции тормозов, состояния колодок, суппорта, направляющих, ступичного узла и условий эксплуатации. Нельзя считать, что отсутствие вибрации или постороннего шума подтверждает исправность диска.

Перегрев, трещины и другие повреждения

Последствия перегрева

Признаками перегрева могут быть заметное изменение цвета металла, пятна на рабочей поверхности, локальные участки с отличающейся фактурой, следы неравномерного контакта колодки и повторяющаяся вибрация при торможении. Один внешний признак не всегда позволяет установить причину, поэтому его рассматривают вместе с измерением и проверкой остальных деталей.

Перегрев может быть связан не только с толщиной диска. Проверяют:

• свободный ход колодок в скобе;
• состояние направляющих суппорта;
• работу поршня;
• равномерность износа внутренней и внешней колодок;
• состояние тормозного шланга и других элементов системы;
• наличие постоянного подклинивания колеса.

Если заменить только диск, не устранив причину перегрева, повреждение может повториться.

Трещины и сколы

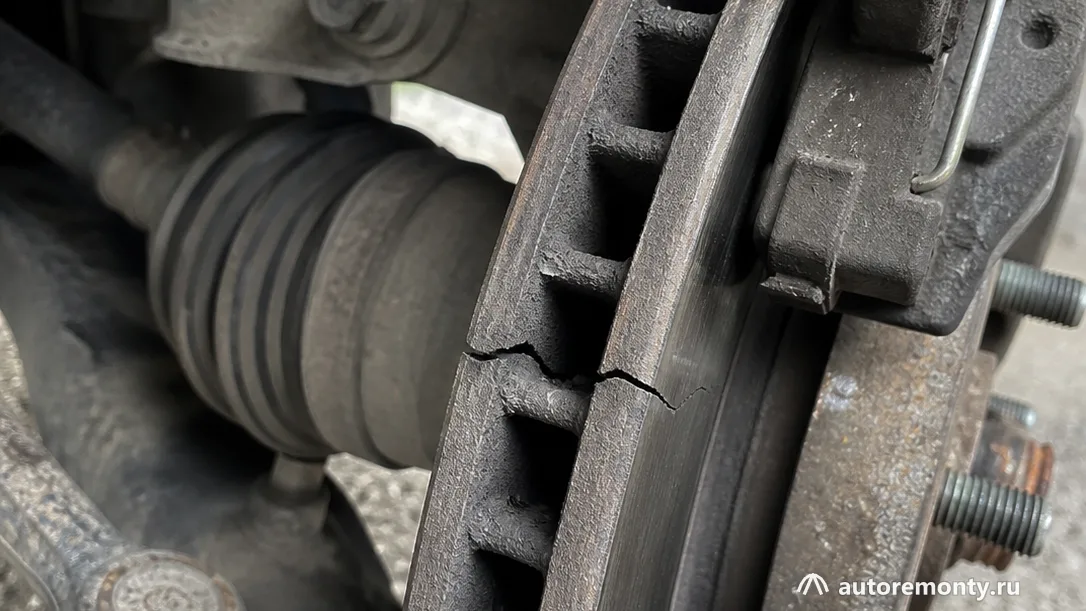

Трещины на рабочей части, возле вентиляционных каналов, отверстий или ступичной зоны являются опасным дефектом. Их нельзя маскировать очисткой, проточкой или окраской. При обнаружении трещины дальнейшее движение своим ходом не следует продолжать до оценки состояния тормозной системы.

Мелкие поверхностные следы, вызванные коррозией или переносом материала колодки, нельзя автоматически называть трещинами. При сомнении требуется осмотр специалистом и проверка детали после снятия, если это необходимо для доступа.

Когда нельзя ехать

Не следует продолжать эксплуатацию автомобиля, если обнаружено хотя бы одно из следующих состояний:

• толщина диска ниже подтверждённого значения MIN TH;
• на диске есть трещина, скол или признаки разрушения;
• при торможении появилась сильная вибрация, увод или резкое изменение эффективности;
• колесо заметно перегревается или после остановки ощущается запах перегретых тормозов;
• диск имеет выраженную деформацию и колодка контактирует неравномерно;
• тормозная педаль стала необычно мягкой, проваливается или её поведение резко изменилось.

В таких случаях автомобиль доставляют на проверку безопасным способом. После сильного перегрева не следует сразу прикасаться к диску: металл и соседние детали могут сохранять опасную температуру.

Что проверять после обнаружения износа

Замена диска требует проверки сопряжённых деталей. Минимальная толщина показывает состояние самого диска, но не объясняет, почему износ стал предельным или неравномерным.

Порядок диагностики от простого к более сложному:

1. Сверить установленный диск с каталогом и документацией для конкретной модификации.
2. Очистить деталь и повторить визуальный осмотр.
3. Измерить толщину в нескольких точках подходящим инструментом.
4. Проверить остаток и равномерность износа тормозных колодок.
5. Осмотреть суппорт, направляющие, поршень и посадочные поверхности.
6. Проверить ступицу и правильность установки диска, если есть биение или вибрация.
7. При необходимости выполнить дополнительные измерения по процедуре производителя.

Если диск подлежит замене, вопрос о замене колодок решают с учётом их состояния и требований производителя. Новая деталь не должна устанавливаться на узел с заедающим суппортом, загрязнёнными посадочными местами или другой неисправностью, способной вызвать повторный перегрев.

Частые вопросы

Можно ли определить минимальную толщину диска по его внешнему виду?

Надёжно определить допуск по внешнему виду нельзя. Буртик, канавки и изменение цвета указывают на необходимость проверки, но сравнение с MIN TH выполняют по маркировке или документации для конкретной детали.

Подойдёт ли значение из каталога похожего автомобиля?

Такое значение нельзя считать подтверждённым без проверки модификации тормозной системы. У автомобилей одного семейства могут отличаться диски, суппорты и допуски на передней и задней оси.

Нужно ли менять диск, если он выше MIN TH, но имеет трещину?

Да, превышение минимальной толщины не отменяет опасность трещины. При таком дефекте эксплуатацию прекращают до замены детали и проверки причины повреждения.

Можно ли измерить диск штангенциркулем?

Обычный штангенциркуль может показать ошибочный результат из-за наружного буртика и формы губок. Для достоверной проверки используют микрометр или специальный инструмент и выполняют несколько измерений в разных точках рабочей поверхности.
