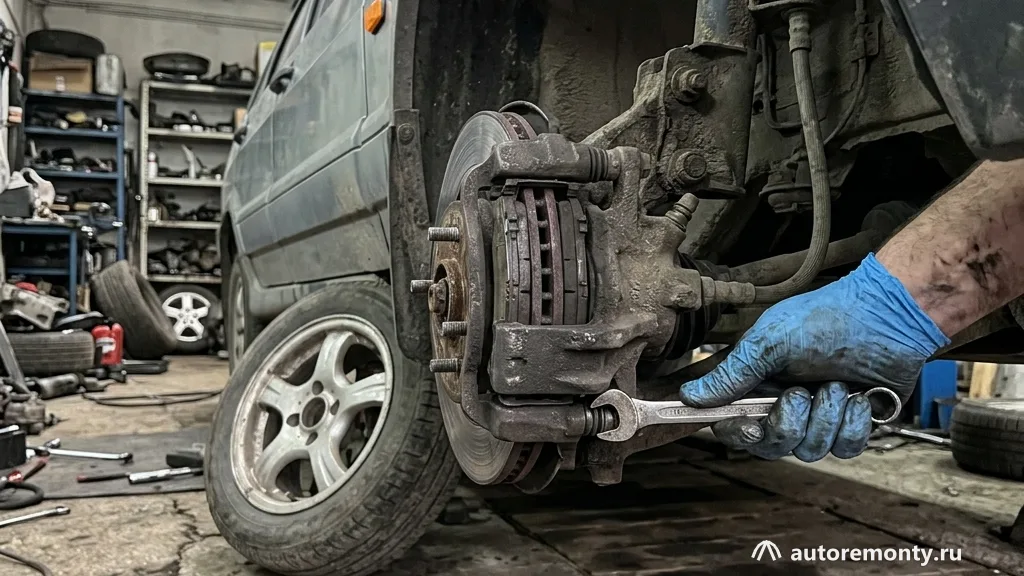

Подклинивает суппорт: признаки и ремонт

Если при движении машину тянет в сторону, а после поездки от колеса веет жаром и пахнет горелой химией — у вас клинит суппорт тормозного механизма. Эта проблема часто встречается на пробегах за 100 тысяч километров у популярных в России машин вроде Киа Рио, Рено Логан или Лада Гранта. Поршень или направляющие теряют подвижность, колодки остаются прижатыми к диску, перегревают всю ступичную систему и ускоряют износ деталей в несколько раз. Ездить с такой неисправностью опасно: тормозная жидкость может закипеть, и в критический момент педаль просто провалится в пол.

Главные признаки заклинившего суппорта

Определить, что поршень или направляющие потеряли подвижность, можно без разбора тормозов. Первым делом обратите внимание на накат автомобиля. Если при отпускании педали газа на ровной дороге машина быстро теряет скорость, будто кто-то слегка нажимает на тормоз, пора проверять суппорты. На ручной коробке передач это заметно при переключении, на автомате — при отпускании педали тормоза в пробке, когда машина отказывается катиться сама.

Второй явный симптом — увод машины в сторону при торможении или даже при прямом руле. Если клинит суппорт спереди справа, то при нажатии на педаль тормоза машину будет резко швырять вправо, либо наоборот влево, если правая сторона не тормозит вовсе. На зимней дороге или мокром асфальте такое поведение моментально приводит к заносу.

Внешний осмотр и запахи

После поездки обойдите машину и принюхайтесь к колесам. Характерный едкий запах горелых фрикционных накладок ни с чем не перепутать. Приблизьте руку к колесному диску, не прикасаясь к нему. Если от металла идет сильный жар, суппорт не растормаживается. Литые диски могут нагреваться так, что к ним невозможно прикоснуться. На стальных дисках с колпаками от перегрева иногда начинает плавиться пластик около болтов.

Посмотрите на колесный диск через спицы. Если вы видите обилие черной угольной пыли на одном колесе, колодка стирается в ускоренном темпе. На запущенных стадиях тормозной диск приобретает синеватый оттенок. Это признак критического перегрева, после которого металл меняет свою структуру, покрывается микротрещинами и теряет прочность. Такие диски подлежат только замене.

Почему это происходит: физика процесса

Тормозной механизм работает в агрессивной среде. Он постоянно подвергается воздействию воды, дорожной соли, песка и высоких температур. Поршень суппорта выдвигается под давлением тормозной жидкости, прижимая колодки к диску. При отпускании педали избыточное давление сбрасывается. Поршень возвращается назад на доли миллиметра за счет упругости резинового уплотнительного кольца (манжеты). Если на зеркале поршня появляется ржавчина, сил манжеты не хватает, чтобы затолкнуть его обратно.

Направляющие суппорта обеспечивают подвижность скобы в плавающих конструкциях. Они должны быть обильно смазаны специальным составом и закрыты резиновыми пыльниками. Если пыльник рвется, внутрь попадает вода с солью. Смазка превращается в эмульсию, затем вымывается, и сталь начинает корродировать. Направляющая разбухает от ржавчины и намертво застревает в скобе.

Факторы риска для российских дорог

• Использование неподходящей смазки. Попытка смазать направляющие Литолом-24 или графитовой смазкой приводит к разбуханию резины пыльников и закоксовыванию состава от высокой температуры.
• Редкая замена тормозной жидкости. Жидкость гигроскопична, она впитывает влагу из воздуха. Через 2-3 года использования влага скапливается в районе поршня, вызывая его внутреннюю коррозию.
• Длительный простой автомобиля. За полгода стоянки на улице диски покрываются ржавчиной, которая забивает посадочные места колодок, лишая их подвижности.
• Износ колодок до металла. Когда фрикционный материал стерт, поршень выходит из цилиндра на максимальную длину. В этом положении он легко перекашивается и заклинивает.

Первичная диагностика своими руками

Для проверки вам понадобится домкрат, баллонный ключ и пара надежных упоров под колеса. Безопасность превыше всего: никогда не лезьте под машину, стоящую только на домкрате. Подложите под кузов снятое колесо или деревянный брус. Поднимите подозреваемую сторону и попробуйте прокрутить колесо рукой. В норме оно должно делать несколько оборотов по инерции. Слышен лишь легкий шорох соприкосновения колодок с диском. Если колесо вращается с трудом или сразу останавливается, тормоз зажат.

Снимите колесо. Возьмите шлицевую отвертку с широким жалом или небольшую монтажку. Вставьте инструмент между тормозным диском и колодкой и попытайтесь утопить поршень внутрь суппорта. На исправном механизме поршень должен поддаться вашему усилию, пусть и с некоторым сопротивлением. Если суппорт стоит намертво и не двигается даже при сильном нажатии, проблема локализована.

Проверка подвижности скобы

1. Открутите один из болтов направляющих (обычно нижний) ключом на 12 или 14 мм, удерживая рожковым ключом гайку направляющего пальца.
2. Откиньте скобу суппорта вверх.
3. Попробуйте сдвинуть пальцы направляющих пальцами рук. Они должны ходить взад-вперед плавно, без заеданий и рывков.
4. Оцените состояние резиновых пыльников. На них не должно быть трещин, разрывов и следов разбухания.
5. Проверьте, как колодки сидят в посадочных местах скобы. Они должны перемещаться от руки. Если они забиты грязью и ржавчиной, очистите торцы колодок и металлические пластины-прижимы.

Варианты решения проблемы и цены

Когда на автомобиле вроде Шевроле Круз или Шкода Октавия клинит суппорт, перед владельцем встает выбор: купить новый узел, отдать деталь в переборку мастеру или восстановить своими силами. Покупка нового оригинального суппорта — самый дорогой путь. Цена оригинала на иномарки гольф-класса начинается от 15 000 рублей за штуку. Качественный аналог обойдется в 6 000–9 000 рублей. Китайские безымянные детали стоят около 4 000 рублей, но их надежность остается под вопросом.

Экономически оправданный вариант — переборка с заменой изношенных компонентов. Для этого покупается ремонтный комплект, в который входят новый поршень, уплотнительное кольцо, пыльник поршня, пыльники направляющих и специальная смазка. Цена такого набора на одно колесо составляет от 800 до 2 500 рублей в зависимости от производителя.

Указанные цены актуальны для крупных городов России. Самостоятельный ремонт позволяет сэкономить на оплате труда мастера, но требует покупки очистителей и специальной смазки. Для подбора точных номеров деталей ремкомплекта обязательно используйте поиск по VIN-коду вашего автомобиля, так как даже на машинах одного года выпуска диаметр поршня может отличаться на несколько миллиметров.

Пошаговая инструкция по переборке суппорта

Для работы подготовьте набор ключей, струбцину для утапливания поршня, щетку по металлу, очиститель тормозов в баллоне, медицинский шприц и ремкомплект. Заранее пережмите тормозной шланг специальным зажимом с мягкими губками, чтобы не вытекла вся жидкость из бачка главного тормозного цилиндра.

1. Открутите тормозной шланг от суппорта. Будьте готовы к тому, что прольется немного жидкости. Сразу заглушите отверстие шланга подходящим болтом или резиновым колпачком.
2. Снимите скобу суппорта, открутив два болта крепления к поворотному кулаку.
3. Извлеките поршень. Если он заклинил не намертво, можно выдавить его, подав сжатый воздух от компрессора в отверстие для шланга.

1. Если компрессора нет, поршень можно выдавить давлением педали тормоза еще до снятия суппорта с машины, аккуратно нажимая на педаль при снятых колодках.

Очистка и сборка деталей

Тщательно промойте внутреннюю полость цилиндра очистителем тормозов. Осмотрите зеркало цилиндра. На нем не должно быть царапин и раковин коррозии. Если цилиндр поврежден, суппорт придется заменить целиком. Очистите канавку под уплотнительное кольцо от окислов с помощью закругленной отвертки или стоматологического крючка. Установите новую манжету, предварительно смазав ее свежей тормозной жидкостью.

Наденьте пыльник на донную часть нового поршня, вставьте поршень в цилиндр строго без перекосов и аккуратно заправьте края пыльника в посадочную канавку на корпусе суппорта. Только после этого плавно вдавите поршень до упора. Соберите направляющие, предварительно очистив их колодцы от старой смазки. Используйте только специализированную силиконовую или полигликолевую смазку из ремкомплекта. После сборки обязательно прокачайте тормозную систему для удаления воздуха.

Чего делать категорически нельзя

При самостоятельном ремонте автовладельцы часто совершают опасные ошибки, которые приводят к отказу тормозов через несколько тысяч километров пробега. Самая распространенная — использование смазки типа "ШРУС-4" или медной пасты для смазки направляющих пальцев. Медьсодержащие смазки предназначены только для тыльной стороны колодок и противоскрипных пластин. На направляющих они быстро высыхают, превращаясь в абразивный порошок, который намертво блокирует палец.

Не пытайтесь зашкурить ржавый поршень мелкой наждачной бумагой, надеясь вернуть ему гладкость. Вы снимете защитный гальванический слой металла, поршень уменьшится в диаметре на сотые доли миллиметра, начнет люфтить в цилиндре и потечет при первом же сильном нажатии на педаль. Поршень с раковинами от ржавчины — это стопроцентный металлолом.

Типичные ошибки при сборке

• Установка старых резиновых уплотнителей. Даже если внешне манжета выглядит целой, резина потеряла эластичность и не сможет эффективно отводить поршень назад.
• Пережатие тормозного шланга пассатижами без защиты. Это приводит к разрыву внутреннего корда шланга. Впоследствии на этом месте образуется грыжа, или шланг лопнет при экстренном торможении.
• Игнорирование очистки скобы под прижимными пластинами колодок. Ржавчина под пластинами разбухает и зажимает ушки колодок, из-за чего колодка не может отойти от диска, даже если сам суппорт исправен.

Профилактика тормозной системы

Чтобы не столкнуться с ситуацией, когда внезапно клинит суппорт в дальней поездке, тормозные механизмы требуют регулярного обслуживания. Проводите ревизию при каждой сезонной смене колес или раз в 10 000 километров пробега. Достаточно снять колесо, оценить остаток колодок и проверить легкость перемещения скобы. Раз в два года или каждые 40 000 километров полностью меняйте тормозную жидкость, так как старая жидкость насыщается влагой и начинает коррозировать поршень изнутри.

При каждой замене колодок полностью удаляйте старую смазку из направляющих. Очищайте посадочные места в скобах суппорта от грязи и окалины с помощью напильника или металлической щетки. Наносите тонкий слой специализированной тугоплавкой смазки на торцы колодок и места их контакта со скобой. Это предотвратит их закисание и избавит от неприятного писка при торможении.

Правильный выбор расходников

При покупке запчастей для обслуживания тормозов отдавайте предпочтение проверенным брендам. Для смазки направляющих используйте составы на основе силикона (TRW PFG110, Febi 31942) — они нейтральны к резиновым пыльникам и выдерживают температуру до 200 градусов. Для поршня и манжет подходит специальная паста (например, ATE Bremszylinder-Paste). Помните, что экономия на тормозах — это прямая угроза безопасности вашей жизни и окружающих на дороге.
