Цепь ГРМ растянулась или это неисправен натяжитель: как отличить по симптомам

Растянувшаяся цепь ГРМ и неисправный натяжитель могут давать похожие признаки: холодный металлический звон, трудный запуск и ошибки рассинхронизации фаз. Отличить их только по одному симптому нельзя. Цепь обычно проверяют по фактическому положению валов, величине коррекции фаз, состоянию натяжителя и механическим меткам, а решение о замене одного натяжителя или полного комплекта принимают после проверки конкретного двигателя.

Для каких автомобилей применима такая диагностика

Общие признаки характерны для бензиновых и дизельных двигателей с цепным приводом газораспределительного механизма. Но конструкция натяжителя, наличие гидравлического привода, способ контроля фаз, допустимый диапазон коррекций и порядок проверки зависят от модели, поколения, года выпуска, двигателя и иногда от коробки передач или рынка поставки.

Поэтому универсальное значение растяжения цепи, допустимый вылет плунжера, момент затяжки или точный перечень кодов указывать нельзя. Для окончательной проверки нужны данные конкретного автомобиля, а при разборке — сервисная документация на соответствующий двигатель.

Под выражением «растянулась цепь ГРМ» обычно понимают увеличение её рабочего шага из-за износа звеньев и роликов, а также износ направляющих и звёздочек. Натяжитель не компенсирует такой износ бесконечно: его плунжер выдвигается дальше, а фазы могут постепенно уходить от расчётного положения.

Какие симптомы указывают на проблему с цепным приводом

Холодный звон после запуска

Кратковременный металлический шум при холодном запуске часто связан с тем, что натяжитель не удерживает цепь до создания необходимого давления масла. Возможны несколько причин:

• износ или заедание натяжителя;
• утечка масла через обратный клапан или внутренние зазоры натяжителя;
• изношенные направляющие;
• увеличенный износ самой цепи;
• низкий уровень или неподходящее состояние моторного масла.

Если шум появляется только после длительной стоянки и быстро исчезает, подозрение на натяжитель становится обоснованным, но не подтверждённым. Если звон сохраняется, усиливается или сопровождается ошибками фаз, проверять нужно весь привод.

Трудный запуск и неровная работа

Изношенный привод ГРМ может нарушить положение распределительных валов относительно коленчатого вала. Двигатель при этом способен:

• дольше обычного прокручиваться стартером;
• запускаться не с первого раза;
• работать неровно сразу после запуска;
• терять тягу;
• глохнуть после запуска;
• показывать пропуски воспламенения.

Такие симптомы не доказывают растяжение цепи. Их также вызывают проблемы с аккумулятором, стартером, системой зажигания, топливоподачей, датчиками положения валов и компрессией. Проверка должна начинаться с простых причин, а не с немедленной замены комплекта ГРМ.

Ошибки синхронизации фаз

Коды, связанные с несоответствием положения коленчатого и распределительного валов, например семейство ошибок рассинхронизации фаз, указывают на обнаруженное блоком управления расхождение сигналов датчиков. Такой код — диагностический признак, а не готовый диагноз «цепь растянулась».

Причиной могут быть:

• смещение фаз из-за износа цепи;
• неисправный натяжитель;
• перескок цепи;
• повреждение направляющей;
• неисправность датчика положения вала;
• нарушение электропроводки;
• проблемы с системой изменения фаз;
• ошибка после некорректной сборки двигателя.

Код следует оценивать вместе с сопутствующими ошибками, параметрами при запуске, состоянием масла и результатами механической проверки.

Как отличить натяжитель от растянутой цепи

Начать с базовых проверок

До снятия крышки привода проверяют факторы, которые могут имитировать неисправность ГРМ:

1. Уточнить уровень и состояние моторного масла.
2. Проверить, соответствует ли масло требованиям конкретного двигателя.
3. Считать все ошибки, включая сохранённые и ожидающие.
4. Зафиксировать, при каких условиях возникает шум или затруднённый запуск.
5. Проверить напряжение питания и состояние аккумулятора, если двигатель медленно прокручивается стартером.
6. Осмотреть доступные разъёмы и проводку датчиков положения коленчатого и распределительных валов.

Если шум появился после замены масла, ремонта двигателя или вмешательства в привод ГРМ, особенно важно проверить правильность сборки и соответствие деталей конкретной модификации.

Сопоставить симптомы с моментом появления

Для неисправного натяжителя более характерен звон в момент запуска, особенно после стоянки, при этом постоянные ошибки фаз могут отсутствовать. Однако изношенный или заклинивающий натяжитель способен привести к перескоку цепи, поэтому считать кратковременный шум безопасным нельзя.

При растянутой цепи чаще наблюдаются постепенно нарастающие признаки:

• повторяющиеся ошибки рассинхронизации;
• изменение характера работы двигателя;
• отклонение фактических фаз от заданных;
• увеличенный вылет плунжера натяжителя;
• следы контакта или износа направляющих;
• шум, который не ограничивается одним коротким моментом после запуска.

Это типичный диагностический сценарий, а не универсальное правило. Некоторые двигатели при значительном износе цепи долго не показывают выраженных симптомов.

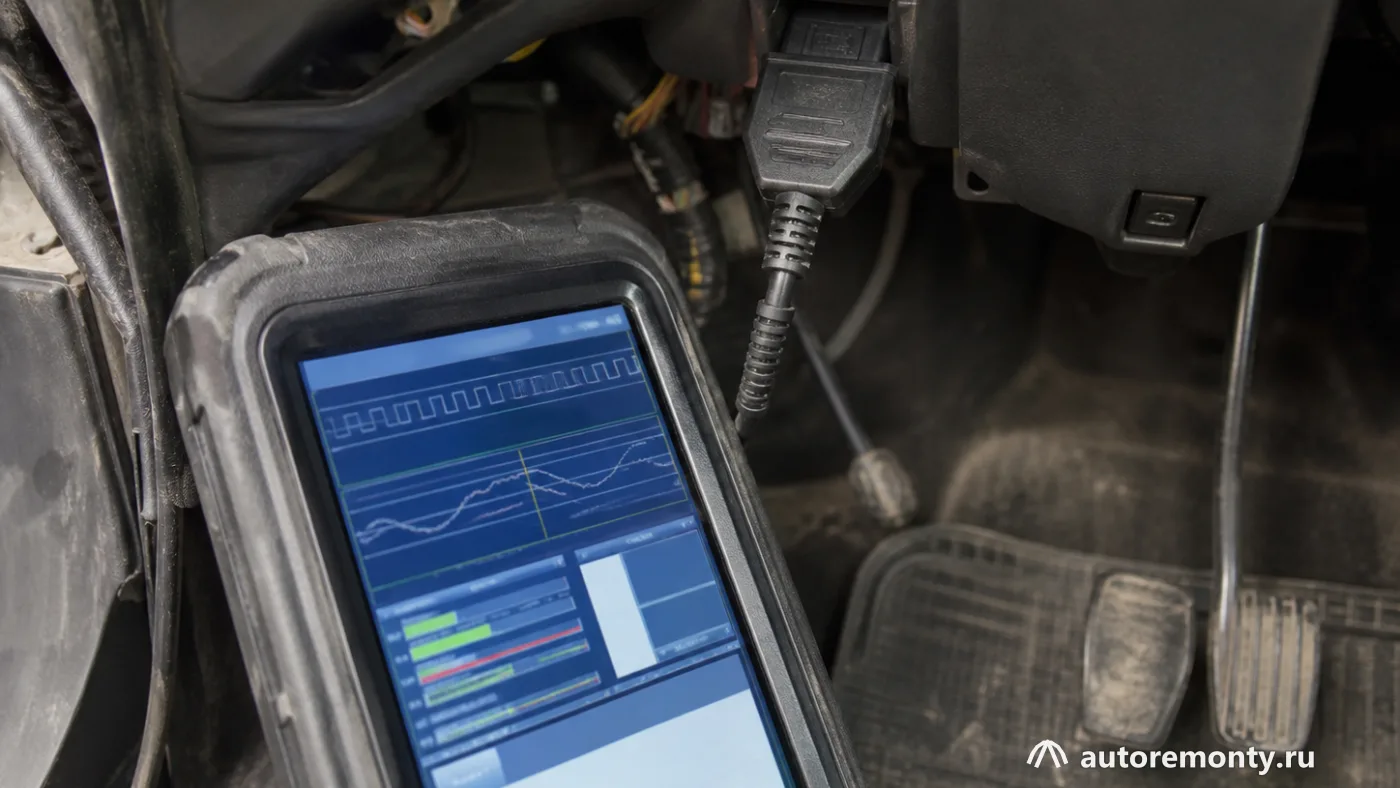

Проверить данные сканером

Диагностическое оборудование используют для оценки:

• сохранённых кодов и условий их появления;
• синхронизации сигналов датчиков валов;
• заданного и фактического положения фаз;
• работы системы изменения фаз;
• пропусков воспламенения;
• параметров при запуске и прогреве.

Названия параметров и их допустимые значения различаются у разных производителей. Сравнивать показания нужно с заводской документацией именно для данного двигателя. Если фактические фазы стабильно отклонены, а датчики и система изменения фаз исправны, подозрение на механический износ привода усиливается.

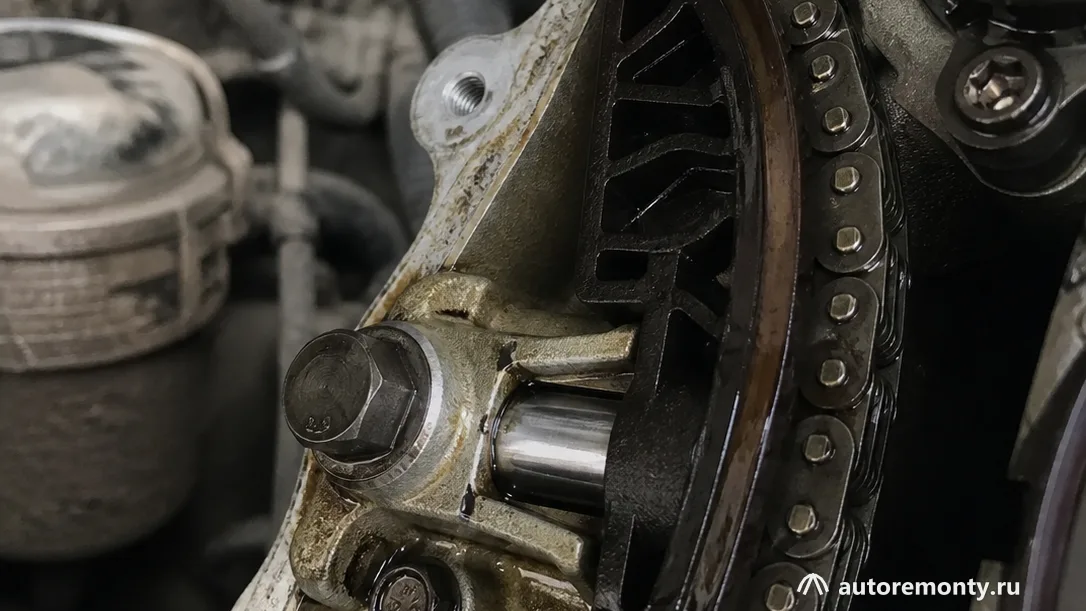

Выполнить механическую проверку

При наличии соответствующей процедуры проверяют положение валов по фиксирующим приспособлениям или штатным меткам. Одного совпадения внешних меток может быть недостаточно: положение зависит от метода установки, натяжения рабочей ветви цепи и конструкции двигателя.

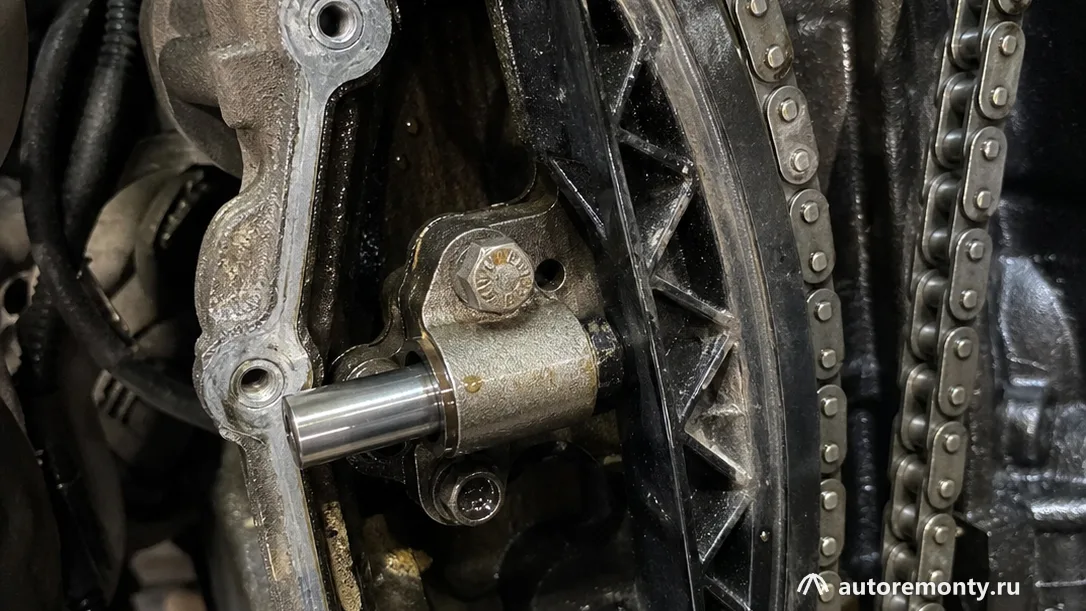

При снятой крышке дополнительно оценивают:

• вылет плунжера натяжителя;
• наличие заеданий и повреждений;
• состояние башмаков и направляющих;
• следы ударов цепи о крышку или корпус;
• износ зубьев звёздочек;
• провисание цепи на предусмотренных участках;
• наличие металлических частиц в масле или рядом с приводом.

Точные критерии замены нужно брать из сервисной документации. Если цепь перескочила, нельзя ограничиваться визуальным осмотром: требуется убедиться, что фазы установлены правильно и клапанный механизм не получил повреждений.

Когда достаточно заменить натяжитель

Замена одного натяжителя может быть оправдана, если одновременно выполнены несколько условий:

• неисправность самого натяжителя подтверждена проверкой;
• цепь не имеет признаков заметного износа;
• направляющие и звёздочки исправны;
• рабочие фазы соответствуют требованиям двигателя;
• цепь не перескакивала;
• в приводе нет посторонних повреждений;
• изготовитель допускает отдельную замену натяжителя.

Например, при утечке масла через неисправный гидравлический натяжитель может появляться кратковременный шум после стоянки, тогда как механические параметры цепи остаются в норме. Но такой вывод нельзя делать только по звуку.

После установки натяжителя нужно проверить правильность его монтажа, положение фаз и отсутствие повторного шума. Порядок предварительного заполнения маслом, фиксации плунжера и первого запуска зависит от конструкции детали.

Когда нужен полный комплект цепи

Полную замену привода обычно рассматривают, если обнаружены:

• износ или растяжение цепи;
• чрезмерный вылет плунжера натяжителя;

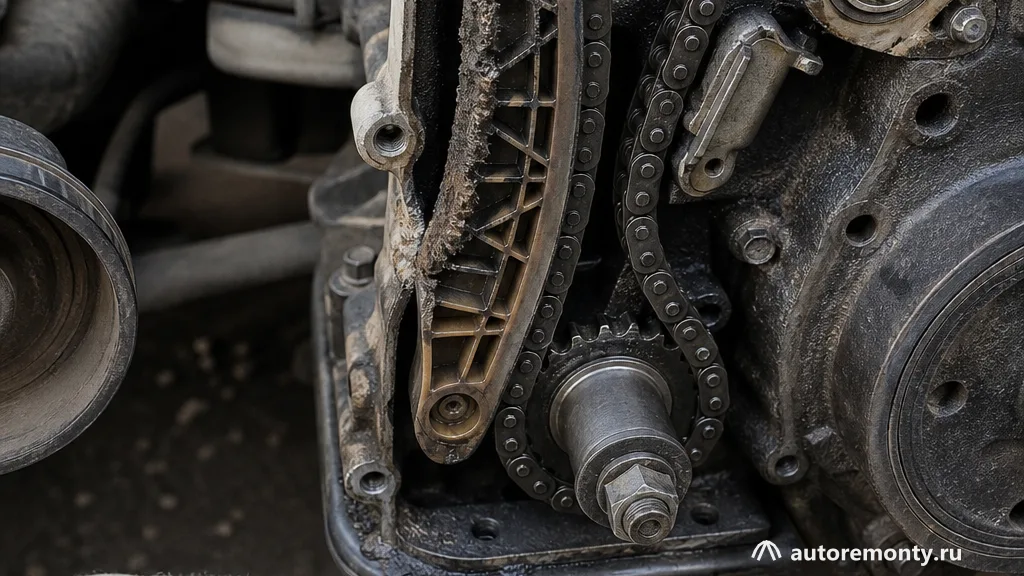

• повреждение или истирание направляющих;
• износ зубьев звёздочек;
• перескок цепи;
• повторяющиеся ошибки фаз после проверки датчиков и системы изменения фаз;
• металлические частицы, связанные с разрушением элементов привода;
• неизвестное состояние цепи после значительного вмешательства в двигатель.

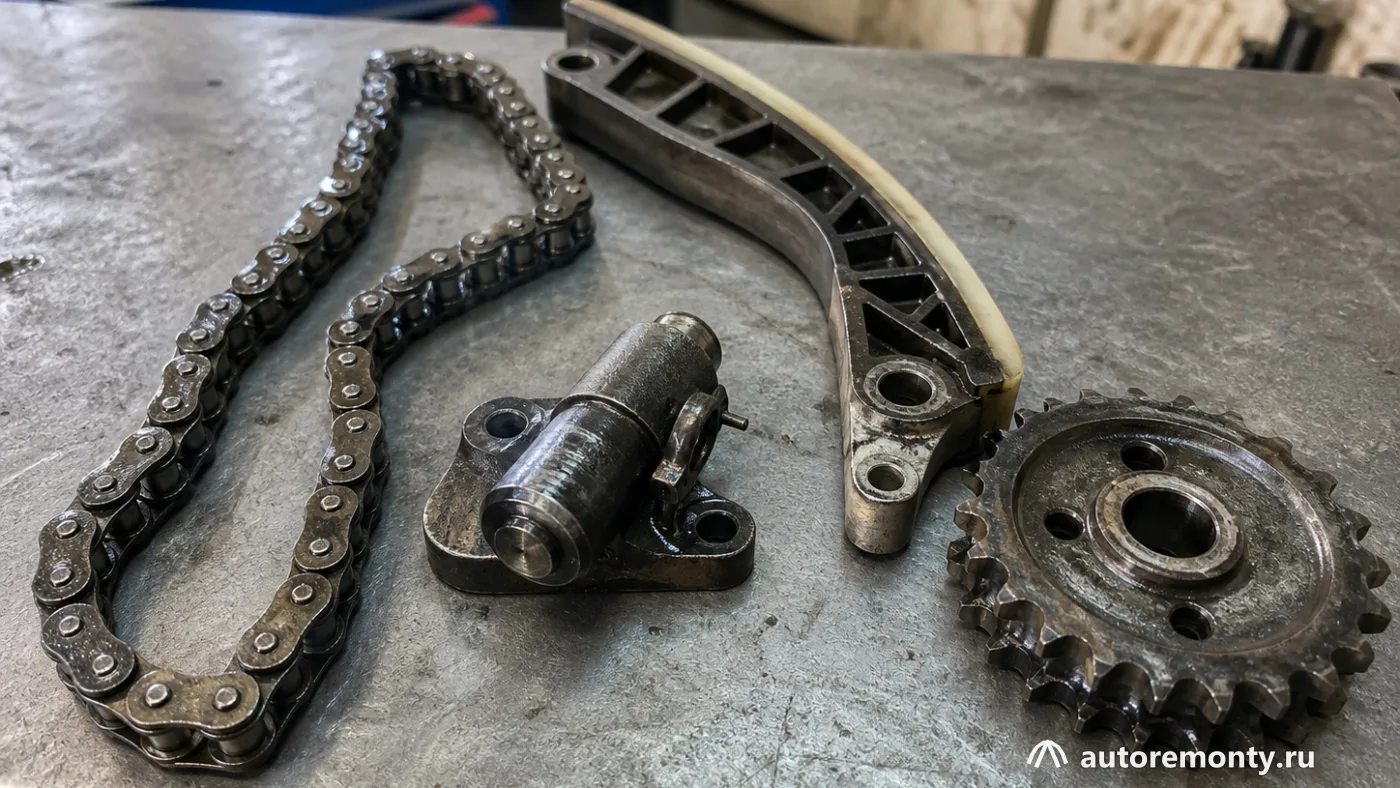

Под комплектом может подразумеваться разный набор деталей: цепь, натяжитель, направляющие, звёздочки, крепёж и уплотнения. Его состав нужно определять по каталогу и сервисной документации конкретного двигателя, а не по универсальному списку.

Замена только натяжителя при изношенной цепи может временно уменьшить шум, но не устранит причину ухода фаз. Обратная ситуация тоже возможна: установка новой цепи с неисправным натяжителем приведёт к повторному провисанию и шуму.

Когда нельзя продолжать эксплуатацию

Нельзя продолжать движение своим ходом, если:

• металлический шум после запуска не исчезает или быстро усиливается;
• двигатель заглох и после этого не запускается;
• появились сильные пропуски воспламенения и выраженная вибрация;
• обнаружены ошибки рассинхронизации вместе с потерей мощности или нестабильной работой;
• есть подозрение на перескок цепи;
• стартер вращает двигатель необычно легко;
• давление масла ниже требуемого для конкретного двигателя;
• в масле обнаружены частицы, похожие на фрагменты направляющей или металлическую стружку.

Перескок цепи может привести к нарушению фаз и контакту клапанов с поршнями на двигателях с соответствующей конструкцией. При таких признаках двигатель лучше заглушить и доставить автомобиль на диагностику, не пытаясь многократно запускать его.

Как сформулировать итог диагностики

Результат проверки должен разделять факт и предположение:

• подтверждённый факт: блок управления зафиксировал рассогласование сигналов валов;
• диагностическая гипотеза: причиной может быть растяжение цепи, натяжитель, перескок или система изменения фаз;
• механическое подтверждение: найден износ цепи, направляющих, звёздочек либо неисправность натяжителя;
• редакционный вывод: объём ремонта выбирают по совокупности измерений и осмотра, а не по одному коду или звуку.

Если механическая часть привода исправна, а проблема связана с натяжителем, допустима замена только натяжителя при условии, что это предусмотрено конструкцией и инструкцией производителя. При подтверждённом износе нескольких элементов безопаснее менять комплект в составе, рекомендованном для конкретного двигателя.

Частые вопросы

Можно ли определить растяжение цепи только по холодному звону?

Нет, холодный звон не позволяет надёжно отличить растянутую цепь от неисправного натяжителя или утечки масла в его гидравлической части. Нужны данные диагностики и, при необходимости, проверка привода после снятия соответствующих деталей.

Ошибка рассинхронизации фаз означает, что цепь нужно менять?

Такая ошибка означает, что блок управления обнаружил несоответствие сигналов или положения валов, но не указывает единственную причину. Перед заменой цепи проверяют датчики, проводку, систему изменения фаз, состояние натяжителя и механическое совпадение фаз.

Может ли новая цепь устранить шум без замены натяжителя?

Если натяжитель изношен, новая цепь не устранит его неисправность и шум может вернуться. Комплектность замены определяют после осмотра: при износе цепи, направляющих и натяжителя обычно проверяют и меняют все связанные элементы по требованиям производителя.

Можно ли доехать до сервиса с ошибкой фаз?

Если ошибка сопровождается постоянным металлическим шумом, трудным запуском, потерей мощности, пропусками воспламенения или подозрением на перескок, продолжать движение нельзя. При отсутствии таких признаков решение зависит от конкретного двигателя и результатов диагностики, но безопаснее исключить механическое нарушение фаз до дальнейшей эксплуатации.
