Ошибка P0335: датчик положения коленвала

Когда на панели загорается чек, а сканер выдаёт код ошибка p0335, это означает сбой в цепи датчика положения коленчатого вала (ДПКВ). Блок управления двигателем (ЭБУ) теряет понимание, в каком положении находятся поршни и с какой скоростью вращается коленвал. Без этой информации компьютер не может рассчитать момент подачи искры и впрыска топлива, поэтому мотор моментально глохнет или отказывается запускаться. Это единственная поломка электронного датчика, при которой машина гарантированно превращается в недвижимость.

Почему мотор глохнет и отказывается запускаться

ЭБУ современного автомобиля работает по жёсткому алгоритму. Сигнал от ДПКВ является опорным для всей системы зажигания и топливоподачи. Если с датчика фаз (распредвала) мотор ещё может считать усреднённые данные и работать в аварийном режиме, то без ДПКВ синхронизация невозможна. ЭБУ просто «слепнет».

Обычно проблема проявляет себя в двух вариантах. В первом случае мотор глохнет прямо на ходу. Это происходит из-за обрыва обмотки датчика при нагреве. Проводник внутри детали расширяется, контакт пропадает, искра исчезает. Стоит машине постоять 15–20 минут и остыть, контакт восстанавливается, двигатель снова запускается как ни в чём не бывало до следующего нагрева. Во втором случае стартер бодро крутит коленчатый вал, но вспышек в цилиндрах нет вообще.

Часто поломке предшествуют симптомы, которые водители игнорируют. Машина начинает дёргаться при разгоне, падает тяга, плавают обороты холостого хода. На автомобилях Хёндай Солярис и Киа Рио при сбоях ДПКВ может отказать тахометр — стрелка просто падает на ноль при работающем двигателе. На автомобилях Шевроле Круз и Опель Астра с моторами Ecotec при потере сигнала с коленвала блок управления может ограничить обороты двигателя на отметке 3000 в минуту, переводя систему в аварийный режим по датчику распредвала.

Как устроен датчик и где его искать на моторе

На большинстве бюджетных машин, которые ездят по дорогам России, установлен индукционный датчик. Это простая катушка с медным проводом, внутри которой находится постоянный магнит. При прохождении мимо торца датчика металлических зубьев задающего диска в катушке наводится переменный ток. На более дорогих автомобилях, вроде Форд Фокус или Шкода Октавия, часто применяют датчики на эффекте Холла. Они требуют отдельного питания 5 или 12 Вольт и выдают прямоугольный цифровой сигнал.

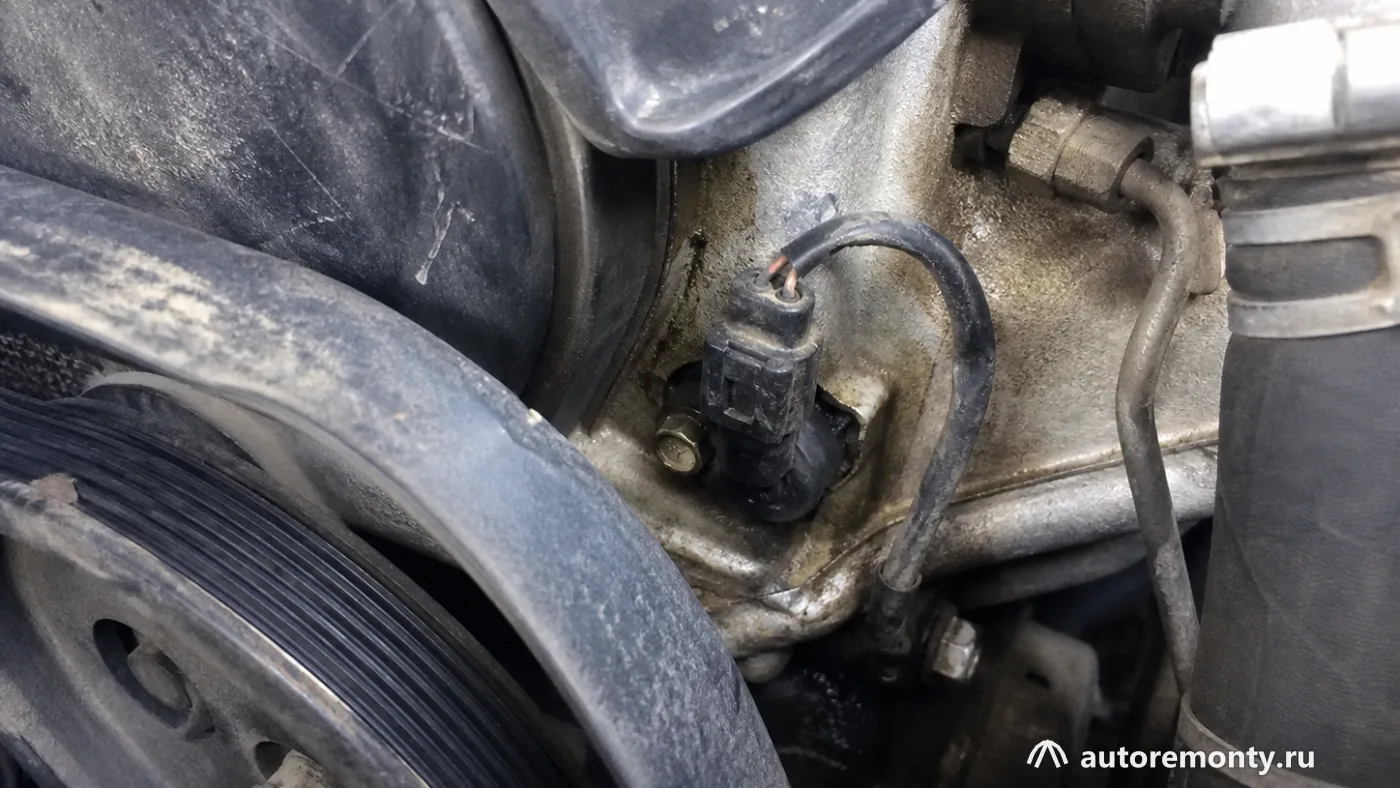

Найти ДПКВ под капотом бывает непросто из-за его расположения в нижней части блока цилиндров. Датчик всегда направлен на задающий диск (шкив коленвала или маховик).

Расположение датчика на популярных автомобилях

• Лада Веста и Гранта (моторы 1.6 и 1.8): датчик установлен с правой стороны двигателя по ходу движения, в районе шкива генератора. Доступ к нему свободный через арку правого колеса.
• Рено Логан и Дастер (моторы K7M, K4M, F4R): датчик закреплён на стыке коробки передач и блока цилиндров, считывает показания с маховика. Доступ сверху, под корпусом термостата.
• Хёндай Солярис и Киа Рио (моторы Gamma 1.4 и 1.6): датчик находится в задней части блока, около стартера. Добраться проще снизу, сняв защиту картера.

Первичная диагностика и проверка проводки своими руками

Если сканер показала код ошибка p0335, не спешите покупать новый датчик. Часто проблема кроется в проводке или окислившихся контактах разъёма. Поскольку датчик расположен низко, на него постоянно летит грязь, вода и дорожные реагенты.

Начните диагностику с визуального осмотра. Загоните машину на эстакаду или поднимите домкратом переднее правое колесо (не забыв про упоры безопасности). Найдите датчик и внимательно осмотрите его разъём. Наличие зелёного налёта на контактах или следов моторного масла внутри фишки — прямая причина сбоя. Масло является диэлектриком и способно искажать слабый сигнал датчика.

Проверьте жгут проводов. На автомобилях Шевроле Круз и Лада Приора провод часто перетирается о металлический кронштейн крепления или ложится на горячую приёмную трубу глушителя. Если изоляция оплавилась, провода замыкают между собой при тряске, вызывая хаотичные пропуски сигнала.

1. Отсоедините фишку от датчика.
2. Очистите контакты специальным спреем для очистки электроконтактов.
3. Осмотрите резиновый уплотнитель внутри разъёма — если он разбух от масла, замените его.
4. Проверьте целостность защитного экрана провода. На индукционных датчиках провод обязательно экранирован для защиты от наводок системы зажигания.

Проверка датчика мультиметром и осциллографом

Для проверки индукционного датчика вам понадобится обычный цифровой мультиметр. Переведите прибор в режим измерения сопротивления (омметр) с пределом до 2000 Ом. Подключите щупы к двум сигнальным контактам датчика. У исправного датчика большинства машин (Лада, Рено, Хёндай) сопротивление должно находиться в пределах от 500 до 900 Ом. Если прибор показывает единицу (бесконечность) — в катушке обрыв. Если значение около нуля — произошло межвитковое замыкание.

Для более точной проверки нагрейте датчик обычным строительным феном до 80–90 градусов, продолжая измерять сопротивление. Часто обрыв проявляется только при нагреве детали.

Параметры проверки систем синхронизации

Проверка осциллографом — самый надёжный метод диагностики. Подключите щупы прибора к сигнальным проводам датчика при прокрутке мотора стартером. На экране вы должны увидеть ровную синусоиду. Амплитуда сигнала должна расти по мере увеличения оборотов. Если пики синусоиды имеют разную высоту или сигнал периодически прерывается, датчик подлежит замене.

Проблема с задающим диском: задиры и биение

Иногда замена датчика на новый не решает проблему, и ошибка p0335 появляется снова. Причина кроется в задающем диске (ректоре), с которого датчик считывает информацию. На отечественных автомобилях ВАЗ задающий диск объединён со шкивом привода генератора. Он имеет резиновую демпферную прослойку. Со временем резина рассыхается, наружная металлическая часть с зубьями проворачивается относительно ступицы или начинает «восьмерить».

При биении шкива расстояние между датчиком и зубьями постоянно меняется. Если зазор становится больше полутора миллиметров, амплитуда сигнала падает ниже критического уровня, и ЭБУ теряет сигнал.

Задиры на торцах зубьев также искажают форму сигнала. Они появляются при неаккуратном ремонте, когда шкив стопорят монтажкой, или при попадании мелких камней под ремень генератора. Каждый повреждённый зуб создаёт ложный импульс, который ЭБУ воспринимает как пропуск зажигания или сбой синхронизации. Осмотрите диск по всей окружности. На нём должно быть ровно 58 зубьев, а два зуба должны отсутствовать — это метка верхней мёртвой точки первого цилиндра. Если на диске есть замятые или спиленные зубья, шкив необходимо заменить.

Пошаговая инструкция по замене датчика коленвала

Замена датчика — процедура несложная, но требующая аккуратности. На большинстве машин для работы понадобится ключ или головка на 10 (иногда Torx E8 или шестигранник на 5). Перед началом работ обязательно снимите минусовую клемму с аккумуляторной батареи.

1. Установите автомобиль на ровную площадку, затяните стояночный тормоз. При необходимости поднимите переднюю часть машины и снимите правое колесо для доступа к шкиву.
2. Тщательно очистите грязь вокруг датчика щёткой и продуйте сжатым воздухом. Нельзя допускать попадания песка внутрь картера сцепления или блока цилиндров при снятии детали.
3. Отсоедините электрический разъём, нажав на металлический или пластиковый фиксатор.
4. Открутите болт крепления датчика. Будьте осторожны: на старых машинах этот болт часто закисает, его легко сломать. Предварительно обработайте его проникающей смазкой.
5. Аккуратно, покачивая из стороны в сторону, выньте датчик из посадочного гнезда.
6. Очистите посадочное место на блоке. Убедитесь, что старое резиновое уплотнительное кольцо вынуто вместе с датчиком. Если оставить его внутри, новый датчик встанет с перекосом и зазор до диска будет нарушен.
7. Установите новое уплотнительное кольцо на новый датчик, смазав его каплей моторного масла.
8. Установите датчик на место и затяните болт крепления с моментом около 8–10 Нм. Не перетягивайте болт, ушки пластиковых датчиков легко лопаются.
9. Подключите разъём проводки до характерного щелчка фиксатора.

Чего делать категорически нельзя при ремонте ДПКВ

Многие автовладельцы при ремонте совершают ошибки, которые приводят к покупке новых деталей или долгому поиску причин плохой работы мотора.

Ни в коем случае не пытайтесь регулировать зазор между датчиком и диском подкладыванием шайб под ушко крепления, если это не предусмотрено заводом-изготовителем. На большинстве моторов зазор фиксированный и задаётся высотой отливки корпуса датчика. Любое удаление датчика от диска ослабляет полезный сигнал.

Не покупайте дешёвые безымянные датчики китайского производства. ДПКВ — критически важная деталь. Дешёвые аналоги часто отказывают при первом же нагреве до рабочей температуры двигателя. Выбирайте оригинальные детали или проверенных OEM-производителей (Bosch, Denso, Valeo, NGK). Конкретный артикул детали всегда уточняйте по VIN-коду вашего автомобиля, так как даже на одной модели машины в разные годы выпуска разъёмы датчиков могли отличаться.

Не используйте обычный герметик при установке датчика. Излишки герметика могут выдавиться внутрь блока, застыть и со временем отвалиться, попав под задающий диск или в масляные каналы. Штатного резинового кольца вполне достаточно для герметизации соединения.
