Ошибки P0106-P0108: датчик абсолютного давления (MAP)

Ошибка P0106 указывает на несоответствие сигнала датчика абсолютного давления во впускном коллекторе — MAP — ожидаемому режиму работы двигателя. Коды P0107 и P0108 обычно связаны с низким или высоким уровнем сигнала MAP, но точная логика диагностики зависит от модели автомобиля, двигателя, системы управления и заводской документации.

Ответ применим как общее направление диагностики для бензиновых двигателей и некоторых дизельных систем, где используется датчик абсолютного давления. Расположение MAP, наличие отдельной вакуумной трубки, электрическая схема, диапазон выходного сигнала и условия фиксации ошибки зависят от конкретной модификации. Точные напряжения, распиновку и нормативы следует брать из сервисной документации по VIN или коду двигателя.

Что означают ошибки P0106–P0108

MAP измеряет абсолютное давление во впускном коллекторе и передаёт сигнал электронному блоку управления двигателем. Блок сопоставляет этот сигнал с оборотами, положением дроссельной заслонки, температурой и другими параметрами. Если значение не соответствует ожидаемому, может появиться P0106.

Разница между P0106, P0107 и P0108

• P0106 — сигнал MAP или его изменение не соответствует ожидаемому диапазону работы системы. Это код производительности или правдоподобия, а не готовый диагноз неисправного датчика.

• P0107 — слишком низкий уровень сигнала MAP. Причиной может быть не только сам датчик, но и замыкание сигнальной цепи на массу, неисправность питания или повреждение проводки.

• P0108 — слишком высокий уровень сигнала MAP. Возможны обрыв сигнальной цепи, замыкание на питание, плохой контакт или неисправность датчика.

Формулировки и условия записи кодов могут различаться у производителей. Поэтому расшифровку необходимо сопоставлять с заводской диагностической процедурой.

Какие симптомы возможны

При проблемах с сигналом MAP двигатель может:

• неустойчиво работать на холостом ходу;

• хуже запускаться;

• потерять тягу;

• реагировать на нажатие педали с задержкой;

• увеличить расход топлива;

• перейти в ограниченный режим управления;

• заглохнуть при сбросе газа или нагрузке.

Эти признаки не подтверждают неисправность MAP самостоятельно. Похожие проявления вызывают подсос воздуха, проблемы с дроссельным узлом, зажиганием, топливной системой, фазами газораспределения и другими датчиками.

Чем MAP отличается от ДМРВ и где он применяется

MAP измеряет давление или разрежение во впускном коллекторе. ДМРВ, или MAF, измеряет массовый расход воздуха, поступающего в двигатель. Это разные принципы измерения, хотя блок управления может использовать данные обоих датчиков для расчёта нагрузки.

MAP устанавливают на двигателях, где нагрузка определяется по давлению во впуске, а также в системах, где он работает вместе с ДМРВ. Датчик особенно важен для управления двигателем с турбонаддувом: по его сигналу контролируют давление во впускном тракте и сопоставляют его с другими параметрами.

Конкретная схема зависит от двигателя:

• MAP может быть установлен непосредственно во впускном коллекторе;

• датчик может соединяться с коллектором отдельной вакуумной трубкой;

• в системе могут использоваться один или несколько датчиков давления;

• MAP может дополнять ДМРВ, а не заменять его;

• на некоторых дизельных двигателях датчик давления во впуске работает в составе более сложной системы контроля наддува.

Наличие MAP и его точное назначение нужно проверять по схеме автомобиля. По одному внешнему виду детали нельзя надёжно определить её функцию.

Почему появляется ошибка P0106

Диагностику следует начинать с простых причин, которые можно проверить без замены деталей.

Засорение канала или вакуумной трубки

Если MAP соединён с коллектором трубкой, в ней могут скапливаться масло, конденсат или отложения. Засорённый канал передаёт датчику давление с задержкой или искажением. Из-за этого блок управления видит сигнал, который не соответствует фактической работе двигателя.

Проверяют:

• целостность трубки;

• правильность её подключения;

• отсутствие перегибов;

• свободный проход;

• загрязнение штуцера на коллекторе и самого канала датчика.

Очистка допустима только способом, который предусмотрен для конкретного датчика. Попадание агрессивного растворителя или механическое повреждение чувствительного элемента может окончательно вывести MAP из строя.

Подсос воздуха во впуске

Трещины во впускном патрубке, негерметичные прокладки, неплотные вакуумные шланги и неисправный клапан вентиляции картера меняют давление во впуске. В результате сигнал MAP может выглядеть неправдоподобным даже при исправном датчике.

Особенно важно искать подсос после дроссельной заслонки и в местах подключения вакуумных линий. Метод поиска зависит от конструкции и требований безопасности; воспламеняющиеся аэрозоли рядом с горячим двигателем применять нельзя.

Повреждение разъёма и проводки

Причиной могут быть:

• окисление контактов;

• влага в разъёме;

• сломанный фиксатор;

• натяжение проводов возле датчика;

• перетирание жгута;

• обрыв общего провода;

• замыкание сигнальной цепи на массу или питание.

Разъём осматривают при выключенном зажигании. Нельзя замыкать контакты перемычками без электрической схемы: это может повредить цепь датчика или блок управления.

Неисправность самого MAP

Датчик может иметь внутренний электрический дефект, нестабильный выходной сигнал или реагировать на изменение давления с задержкой. Однако замена MAP только по коду P0106 не считается подтверждённой диагностикой. Перед заменой проверяют питание, массу, сигнал, герметичность и соответствие показаний фактическому давлению.

Другие неисправности двигателя

P0106 может появляться как следствие проблем, которые изменяют давление во впускном коллекторе:

• неправильной работы дроссельной заслонки;

• пропусков зажигания;

• неисправности системы изменения фаз;

• нарушения фаз газораспределения;

• проблем с рециркуляцией отработавших газов;

• неисправности системы наддува;

• нестабильного давления топлива.

Поэтому код MAP нужно рассматривать вместе с другими кодами и текущими параметрами двигателя.

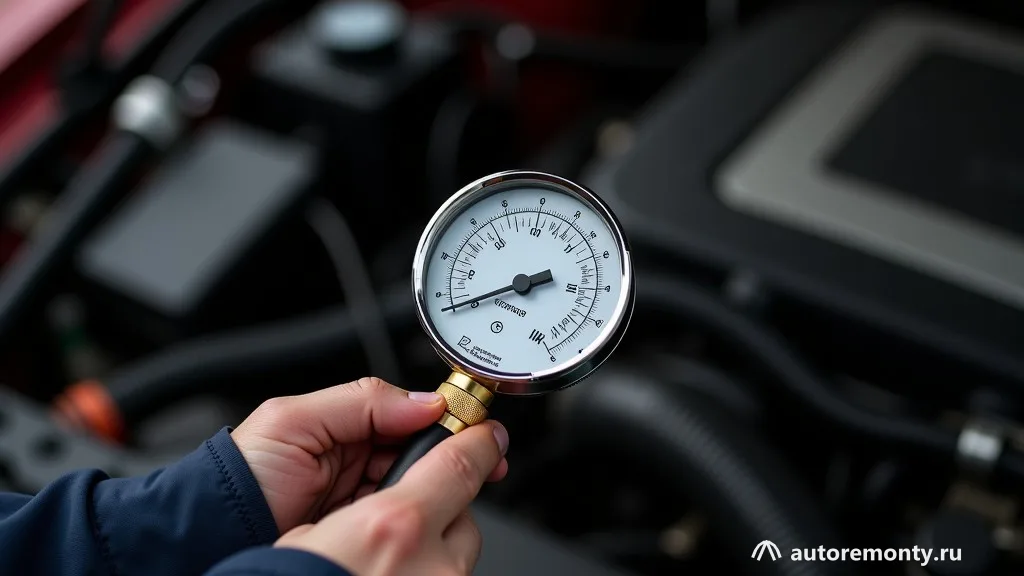

Как проверить MAP вакуумметром

Вакуумметр помогает сравнить реакцию системы с изменением давления во впускном тракте. Точные контрольные значения зависят от двигателя, высоты над уровнем моря, состояния газораспределительного механизма и режима работы, поэтому универсальные цифры использовать нельзя.

Порядок проверки в общем виде:

1. Уточнить по документации место подключения вакуумметра и определить, допускает ли конструкция такое измерение.
2. Подключить прибор к источнику разрежения согласно инструкции производителя.
3. Проверить показания на остановленном двигателе и сопоставить их с атмосферным давлением, если это предусмотрено методикой.
4. Запустить двигатель и наблюдать за показаниями на холостом ходу.
5. Плавно изменять обороты и оценивать, изменяется ли разрежение без провалов и резких необъяснимых колебаний.
6. Сравнить результат с нормативной диаграммой именно для этого двигателя.

Вакуумметр оценивает состояние впускной системы и реакцию двигателя, но не заменяет электрическую проверку MAP. Неустойчивые показания могут быть связаны с механической неисправностью двигателя, а не с датчиком.

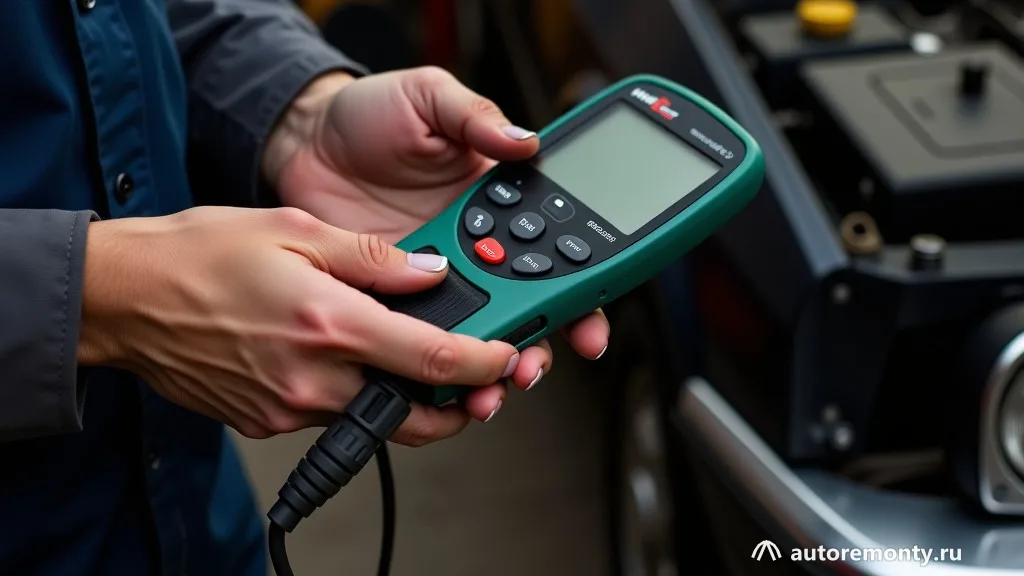

Как проверить MAP мультиметром

Перед измерениями нужны электрическая схема и распиновка конкретного автомобиля. Количество выводов и назначение контактов различаются, поэтому подключать мультиметр «по цветам проводов» небезопасно.

Общий порядок:

1. Определить контакты питания, массы и сигнального провода по документации.
2. Проверить наличие питания при требуемом состоянии зажигания.
3. Проверить качество массы относительно контрольной точки, указанной в методике.
4. Измерить сигнальное напряжение MAP.
5. Сравнить сигнал с давлением во впуске и условиями работы двигателя.
6. Создать контролируемое изменение давления, если это предусмотрено конструкцией и сервисной процедурой.
7. Наблюдать, изменяется ли сигнал плавно, без скачков и обрывов.
8. При необходимости выполнить проверку проводки от разъёма датчика до блока управления.

Нельзя считать любое напряжение на сигнальном проводе доказательством исправности. Важно проверить весь диапазон работы, стабильность сигнала и соответствие его фактическому давлению. Для некоторых систем удобнее использовать осциллограф или диагностический сканер с просмотром текущих параметров.

Что проверить сканером до замены деталей

Сначала считывают все сохранённые и текущие коды, включая ожидающие ошибки. Затем фиксируют данные стоп-кадра: обороты, нагрузку, положение дроссельной заслонки, температуру и другие доступные параметры в момент появления неисправности.

Полезно проверить:

• меняется ли значение MAP при включении и выключении двигателя;

• соответствует ли оно изменению нагрузки;

• не появляется ли код одновременно с ошибками по дроссельной заслонке, наддуву, зажиганию или топливной системе;

• нет ли обрыва или скачков сигнала в потоке текущих данных;

• совпадает ли расчётная нагрузка с фактическими условиями работы.

Диагностический код обозначает область неисправности, а не конкретную деталь. Если в памяти присутствуют несколько кодов, порядок проверки выбирают с учётом их взаимосвязи и времени появления.

Когда нельзя продолжать движение

При одном только P0106 без выраженных симптомов автомобиль иногда сохраняет работоспособность, но решение зависит от поведения двигателя и требований производителя. Продолжать движение нельзя, если двигатель глохнет, резко теряет тягу или не реагирует на педаль газа.

Также следует прекратить эксплуатацию при следующих признаках:

• сильные пропуски зажигания;

• запах топлива;

• перегрев;

• хлопки во впуске или выпуске;

• заметное дымление;

• работа двигателя с резкими провалами;

• невозможность безопасно поддерживать скорость в потоке;

• срабатывание аварийного режима, при котором автомобиль не обеспечивает нормальное управление.

Не следует продолжать работу с отсоединёнными вакуумными шлангами, оголёнными проводами или разъёмом, который может замкнуть на массу или горячие детали. Если причина ошибки не установлена, безопаснее доставить автомобиль на диагностику, чем менять датчик наугад или эксплуатировать двигатель с нестабильной работой.

Что делать после устранения причины

После ремонта нужно удалить код только диагностическим оборудованием или способом, предусмотренным производителем, а затем проверить автомобиль в условиях, при которых ошибка возникала. Если код возвращается, повторно сравнивают текущие параметры MAP, герметичность впуска и состояние проводки.

На некоторых автомобилях после отключения питания или замены компонентов могут потребоваться адаптации дроссельной заслонки, сброс обученных параметров или специальный ездовой цикл. Универсальный порядок здесь неприменим: его определяют по сервисной документации конкретной модели.

Замена MAP оправдана, когда подтверждены исправное питание, масса, проводка, герметичность впуска и неправильная реакция самого датчика. Если эти проверки не выполнены, новый датчик может не устранить P0106.

Частые вопросы

Можно ли ездить с ошибкой P0106?

Иногда автомобиль продолжает двигаться, но это не означает, что неисправность безопасно игнорировать. При остановках двигателя, сильных провалах, пропусках зажигания, запахе топлива или потере тяги эксплуатацию следует прекратить.

Нужно ли сразу менять датчик MAP?

Нет, код P0106 не подтверждает неисправность датчика сам по себе. Сначала проверяют трубку или канал, герметичность впуска, разъём, питание, массу, сигнальную цепь и текущие параметры.

Чем проверить MAP: вакуумметром или мультиметром?

Эти приборы проверяют разные стороны системы. Вакуумметр показывает реакцию впуска и двигателя на изменение давления, а мультиметр помогает оценить питание, массу, проводку и выходной сигнал датчика.

Может ли P0106 появиться из-за подсоса воздуха?

Да, негерметичный впуск изменяет давление во впускном коллекторе и может сделать сигнал MAP неправдоподобным. Перед заменой датчика необходимо проверить вакуумные линии, прокладки, патрубки и другие места возможного подсоса по методике для конкретного двигателя.
