Вибрация в руль при торможении со скорости: как отличить диск от люфта ступицы

Вибрация руля при торможении со скорости чаще связана с неравномерным тормозным моментом на передних колёсах, но сама по себе не доказывает деформацию тормозного диска. Отличить биение диска от люфта или биения ступицы можно последовательными проверками: сначала исключить повреждение колёс и ошибки их установки, затем измерить биение диска индикатором, проверить подшипник и отдельно измерить посадочную поверхность ступицы. Применимость этих действий распространяется на большинство легковых автомобилей с дисковыми передними тормозами, однако допустимые значения биения, минимальная толщина диска и порядок обслуживания ступицы зависят от модели, поколения, года и конструкции узла.

Что означает вибрация руля при торможении

Центральный симптом — вибрация руля при торможении, возникающая или усиливающаяся по мере нажатия на педаль. Обычно она означает, что тормозное усилие на передней оси меняется при каждом обороте колеса. Источник этих изменений необходимо установить измерениями и осмотром.

Подтверждённым фактом можно считать только результат проверки: измеренное биение, обнаруженный люфт, повреждение шины, загрязнение посадочной поверхности или неравномерный износ диска. До проверки возможны лишь диагностические гипотезы.

Наиболее вероятные направления поиска:

• неправильная установка колеса или загрязнение его посадочной плоскости;
• повреждение шины либо колёсного диска;
• боковое биение тормозного диска;
• неодинаковая толщина рабочей части диска по окружности;
• коррозия или загрязнение между диском и ступицей;
• биение ступицы;
• люфт ступичного подшипника;
• заедание направляющих, поршня суппорта или колодок;
• износ деталей подвески и рулевого управления, усиливающий колебания.

Типичный сценарий при проблеме переднего тормозного механизма — дрожание руля именно во время торможения, иногда вместе с пульсацией педали. Если вибрация заметна и без торможения, сначала следует проверить колёса, шины и детали подвески.

Когда продолжать движение нельзя

При подозрении на ослабление крепежа, разрушение подшипника или повреждение шины автомобиль нельзя проверять повторными разгонами и торможениями. Его необходимо безопасно остановить и доставить к месту ремонта без движения своим ходом, если состояние узла не позволяет гарантировать контроль над автомобилем.

Работы на вывешенном автомобиле нельзя выполнять, опирая его только на домкрат. Нужны предусмотренные точки подъёма, устойчивые опоры и соблюдение требований сервисной документации конкретной модели.

Сначала проверить колёса и характер вибрации

До разборки тормозного механизма нужно исключить внешние причины. Это самый простой и наименее затратный этап диагностики.

1. Осмотреть шины на предмет вздутий, разрывов, деформации протектора и следов неправильного износа.
2. Проверить колёсные диски на видимые повреждения и загрязнение посадочных плоскостей.
3. Убедиться, что колесо установлено без перекоса, а крепёж соответствует автомобилю.
4. Проверить затяжку крепежа способом и моментом, указанными производителем.
5. Выяснить, возникает ли вибрация только при торможении или сохраняется при движении с постоянной скоростью.
6. Проверить подвеску и рулевое управление на очевидный люфт.

Сравнение симптомов помогает определить направление дальнейшей проверки, но не заменяет измерения.

Балансировка колеса обычно влияет на вибрацию при определённой скорости независимо от педали тормоза. Однако повреждённое колесо или люфт подвески способны сделать тормозную вибрацию заметнее.

Как проверить биение тормозного диска

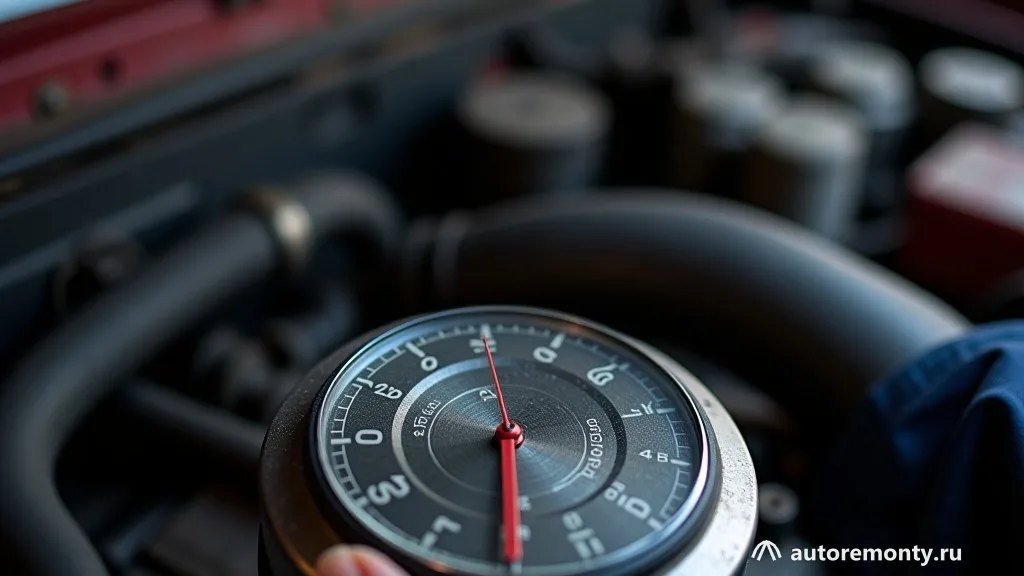

Для проверки нужен индикатор часового типа с жёстко закреплённой стойкой. Измерение выполняют только после оценки состояния крепежа, подшипника и посадки колеса: люфт в этих соединениях исказит результат.

Общая последовательность выглядит так:

1. Надёжно установить автомобиль и снять колесо.
2. Осмотреть диск на трещины, глубокие повреждения, выраженную коррозию и следы перегрева.
3. Зафиксировать тормозной диск на ступице штатным способом, имитируя его рабочее прижатие. Конкретный крепёж и порядок установки зависят от конструкции автомобиля.
4. Закрепить стойку индикатора на неподвижной детали, не имеющей люфта.
5. Установить измерительный наконечник перпендикулярно рабочей поверхности диска, избегая выраженного бурта по краю.
6. Обнулить индикатор и медленно повернуть ступицу на полный оборот.
7. Зафиксировать разницу между наибольшим и наименьшим показанием.
8. Сравнить результат с допуском производителя автомобиля или тормозного диска.

Универсального допустимого значения для всех автомобилей нет. Оно зависит от конструкции ступичного узла, размеров диска и требований производителя.

Одно измерение также не всегда показывает всю картину. Вибрация может быть связана не только с боковым биением, но и с изменением толщины диска по окружности. Толщину проверяют подходящим измерительным инструментом в нескольких точках на одинаковом расстоянии от края, не захватывая бурт. Количество точек, допустимый разброс и минимальную толщину нужно брать из документации к конкретному автомобилю или диску.

Как отделить неисправность диска от биения ступицы

Если биение установленного диска превышает допуск, нельзя сразу объявлять диск неисправным. Сначала требуется проверить поверхность его прилегания и ступицу.

1. Отметить исходное положение диска относительно ступицы, если это допустимо конструкцией.
2. Снять диск в соответствии с сервисной процедурой.
3. Осмотреть сопрягаемые поверхности ступицы и диска.
4. Удалить рыхлую коррозию и загрязнение, не повреждая геометрию посадочной плоскости.
5. Проверить отсутствие заусенцев, забоин и посторонних частиц.
6. Измерить биение посадочной поверхности ступицы индикатором.
7. Сравнить показания с документацией производителя.
8. Если ступица соответствует требованиям, повторно установить диск и проверить его биение после правильной фиксации.

Результаты трактуют следующим образом:

• биение ступицы превышает допуск — диск повторяет отклонение основания, поэтому его замена сама по себе может не устранить вибрацию;
• ступица соответствует допуску, а диск нет — вероятна проблема самого диска или его посадки;
• после очистки сопрягаемых поверхностей биение уменьшилось — вероятной причиной было загрязнение или коррозия;
• показания меняются при приложении усилия к ступице — необходимо проверить подшипник и крепление узла.

На некоторых автомобилях положение диска относительно ступицы можно изменить для контрольного измерения, на других такая операция не предусмотрена или не даёт корректного результата. Возможность перестановки следует уточнять по сервисной документации.

Как проверить ступичный подшипник

Проверка подшипника начинается с осмотра и оценки люфта. Колесо или ступицу осторожно раскачивают в разных направлениях, одновременно наблюдая за соединениями подвески и рулевого управления. Движение шаровой опоры, рулевого наконечника или сайлент-блока нельзя ошибочно принимать за люфт подшипника.

Затем ступицу вращают вручную и оценивают:

• равномерность вращения;
• наличие заеданий;
• посторонний шум;
• изменение показаний индикатора при приложении нагрузки;
• состояние крепления ступичного узла.

Отсутствие ощутимого люфта не гарантирует исправность подшипника. Повреждение дорожек качения может проявляться гулом под нагрузкой, а ранний износ — только измеряемым отклонением.

На ступичных узлах с центральной гайкой нельзя произвольно подтягивать её как способ устранения люфта. Порядок затяжки, необходимость замены гайки или крепежа и допустимость регулировки определяются конструкцией конкретного автомобиля. Для точного решения нужны модель, поколение, год выпуска и сервисная документация.

Когда возможна проточка тормозного диска

Проточка тормозного диска допустима только тогда, когда производитель разрешает механическую обработку, а после неё диск сохранит толщину выше установленного минимального значения. До обработки нужно определить причину биения: если отклонение создаёт ступица или подшипник, проточка отдельно снятого диска не устранит первичную неисправность.

Перед решением об обработке проверяют:

• текущую толщину диска в нескольких точках;
• минимально допустимую толщину для конкретной детали;
• глубину повреждений рабочих поверхностей;
• наличие трещин и выраженных следов перегрева;
• биение ступицы;
• состояние подшипника;
• исправность суппорта и равномерность движения колодок;
• возможность снять достаточный слой с обеих рабочих поверхностей без выхода за предел толщины.

Проточка может рассматриваться, если диск не имеет опасных повреждений, его остаточная толщина это позволяет, а оборудование обеспечивает обработку обеих рабочих поверхностей с требуемой точностью.

Когда тормозной диск нужно заменить

Замена требуется вместо проточки, если обнаружены трещины, критическая коррозия, серьёзные механические повреждения либо толщина после предполагаемой обработки окажется ниже установленного предела. Точные критерии браковки зависят от производителя автомобиля и диска.

Замена диска также обоснована, когда:

• обработка запрещена сервисной документацией;
• невозможно обеспечить требуемую геометрию;
• имеются выраженные локальные повреждения от перегрева;
• износ или разброс толщины нельзя устранить без выхода за допустимый предел;
• состояние детали не позволяет надёжно оценить результат обработки.

Тормозные диски одной оси обычно обслуживают с учётом требований производителя, а состояние колодок обязательно оценивают вместе с ними. Универсальное правило по сохранению или замене уже работавших колодок без данных об их износе, повреждениях и требованиях конкретной системы сформулировать нельзя.

Редакционный вывод: решение о проточке или замене следует принимать только после измерения диска и ступицы. Замена диска без очистки посадки и проверки подшипника может привести к повторному появлению вибрации.

Что проверить после ремонта

После сборки необходимо повторно измерить биение установленного диска и убедиться, что колесо правильно прилегает к ступице. Крепёж затягивают предусмотренным способом и с моментом из документации конкретного автомобиля.

Также проверяют:

• свободное перемещение предусмотренных конструкцией деталей суппорта;
• состояние и установку колодок;
• отсутствие контакта тормозного шланга с вращающимися деталями;
• отсутствие люфта ступицы и колеса;
• уровень тормозной жидкости, если тормозная система вскрывалась;
• отсутствие утечек;
• нормальное положение и сопротивление педали до начала движения.

Порядок приработки дисков и колодок зависит от изготовителя деталей. Агрессивные контрольные торможения без учёта его инструкции могут перегреть новые поверхности и исказить результат ремонта.

Частые вопросы

Может ли вибрация появиться из-за неправильной затяжки колеса?

Да, перекос при установке или неравномерное прижатие колеса способны повлиять на посадку деталей и характер вибрации. Крепёж следует затягивать в предусмотренной последовательности и с моментом, указанным для конкретного автомобиля.

Если посадочные поверхности загрязнены или повреждены, одной корректировки затяжки недостаточно. Колесо нужно снять, осмотреть сопрягаемые поверхности и устранить причину неправильной посадки.

Почему руль вибрирует, а педаль тормоза почти не пульсирует?

Колебания от переднего колеса могут передаваться преимущественно через рулевую трапецию и подвеску. Выраженность пульсации педали зависит от характера отклонения, конструкции тормозной системы и состояния сопряжённых деталей.

Отсутствие заметной пульсации педали не исключает биение диска или ступицы. Диагноз подтверждается индикатором и проверкой толщины, а не только субъективным ощущением.

Может ли новый тормозной диск сразу иметь биение?

Измеренное биение нового диска может быть связано как с самой деталью, так и с коррозией ступицы, загрязнением посадочной поверхности, люфтом подшипника или неправильной фиксацией при измерении. До браковки диска необходимо отдельно проверить ступицу и повторить измерение после правильной установки.

Также следует учитывать допустимые значения изготовителя. Без точных данных по автомобилю и установленному диску нельзя определить, является ли конкретный результат нормой.

Нужно ли делать балансировку после замены тормозных дисков?

Сама замена тормозных дисков обычно не является доказательством нарушения балансировки колёс. Балансировку проверяют, если вибрация присутствует без торможения, появились признаки потери грузов или обнаружены повреждения колеса и шины.

Если дрожание возникает только при нажатии на педаль, приоритет имеют измерение дисков и ступиц, а также проверка суппортов. При смешанных симптомах необходимы обе группы проверок.
