Бьёт руль при торможении: виноваты ли кривые диски

Биение руля при торможении часто связано с тормозным диском, но «кривой диск» — не единственное объяснение. Причиной могут быть торцевое биение самого диска, грязь или коррозия между ступицей и диском, люфт ступичного подшипника, а также изношенные сайлентблоки рычагов. Симптом означает, что при торможении в передней части автомобиля возникают периодические изменения положения или усилия, которые передаются на рулевое колесо.

Материал применим к легковым автомобилям с дисковыми тормозами, если руль начинает заметно вибрировать именно при замедлении. Точная методика доступа к деталям, допустимое биение, способ измерения и требования к затяжке зависят от модели, поколения, года выпуска и конструкции подвески, поэтому универсальные числовые нормы здесь не приводятся.

Как понять, что биение связано с торможением

Если вибрация появляется преимущественно при нажатии на педаль тормоза и усиливается по мере замедления, в первую очередь проверяют передние тормозные механизмы и детали, соединённые с ними. Руль может передавать не только фактическое боковое смещение диска, но и колебания, возникающие из-за неравномерного контакта колодок с его рабочей поверхностью.

Нужно различать несколько признаков:

• биение руля ощущается только при торможении;

• педаль может слегка пульсировать, если изменения усилия передаются через гидравлическую систему;

• вибрация может быть сильнее при определённой скорости замедления;

• если руль дрожит и без нажатия на педаль, причина может находиться в колесе, шине, ступице, подвеске или рулевом управлении, а не только в тормозном диске.

Само по себе ощущение на руле не подтверждает неисправность диска. Код ошибки, если он есть в системе автомобиля, также не заменяет механическую проверку тормозов и подвески.

Какие причины проверяют сначала

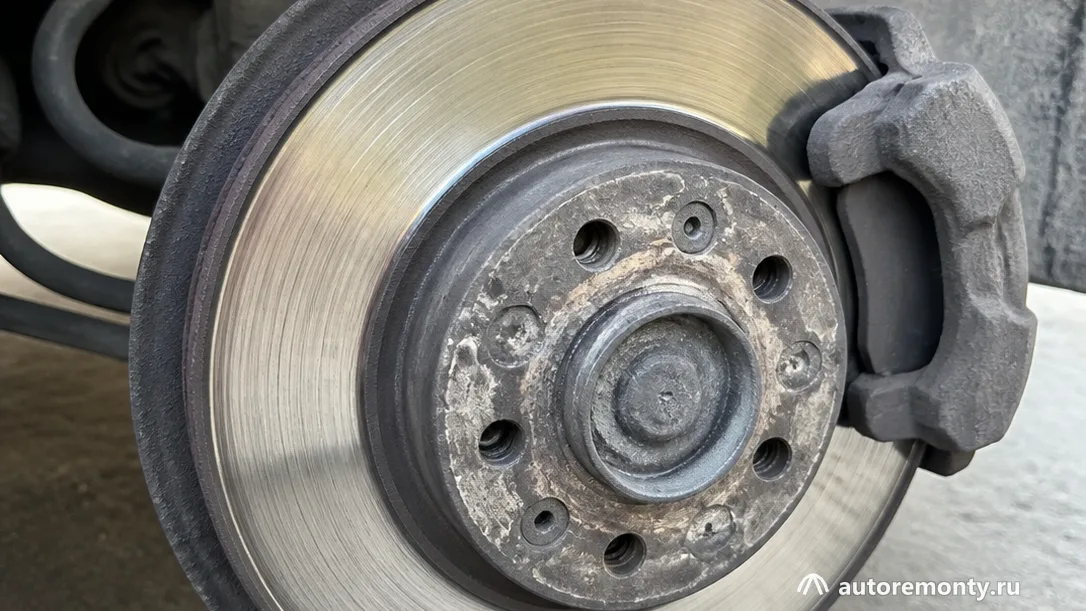

Грязь и коррозия между ступицей и диском

Поверхности ступицы и диска должны прилегать без посторонних частиц и выраженных неровностей. Ржавчина, грязь или остатки старого покрытия между деталями могут установить диск с перекосом. В результате измерение покажет биение уже собранного узла, хотя сам диск вне автомобиля может не иметь соответствующего дефекта.

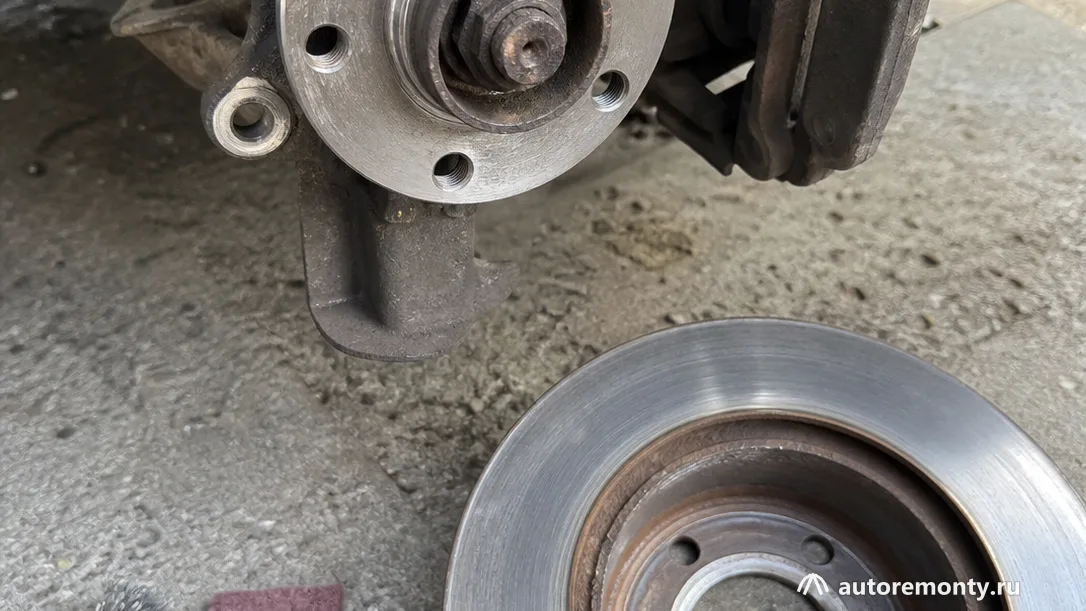

Проверка начинается со снятия колеса и осмотра доступных поверхностей. После демонтажа диска очищают место прилегания к ступице способом, допустимым для конкретной конструкции. Нельзя удалять материал так, чтобы изменить геометрию ступицы или повредить посадочные поверхности.

После очистки диск устанавливают обратно и повторяют проверку. Если биение изменилось, это указывает на влияние посадки, загрязнения или положения детали, но окончательный вывод делают по результатам измерений.

Торцевое биение тормозного диска

Торцевое биение — это осевое отклонение рабочей плоскости диска при его вращении. Из-за него за один оборот расстояние между диском и неподвижными деталями меняется. При торможении колодки получают неодинаковое положение относительно диска, что может ощущаться как пульсация и биение руля.

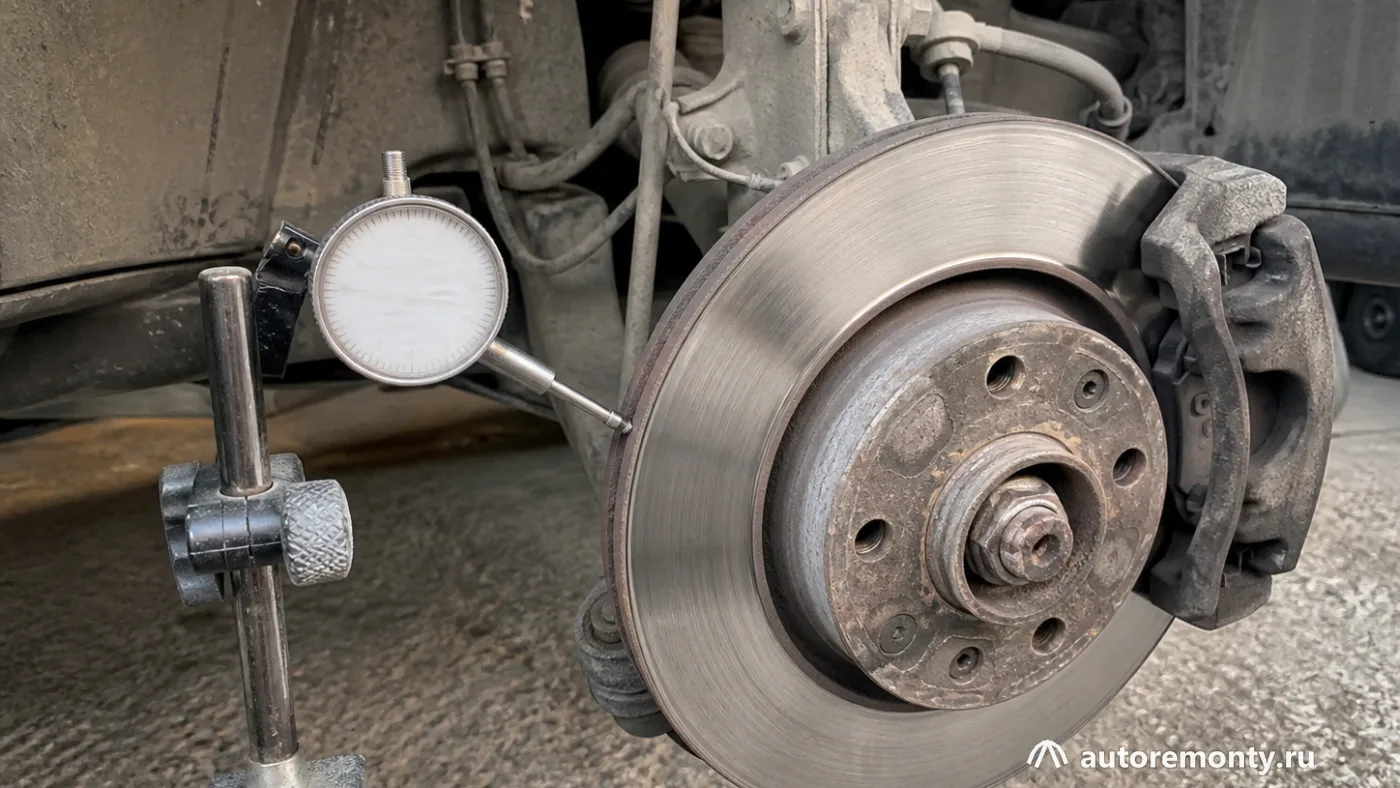

Измеряют не «на глаз», а индикатором часового типа с устойчивым креплением. Обычно порядок проверки включает следующие действия:

1. Надёжно фиксируют автомобиль и снимают колесо, соблюдая требования конкретной конструкции.
2. Проверяют состояние крепления диска и ступицы, удаляют загрязнение с сопрягаемых поверхностей.
3. Устанавливают индикатор так, чтобы его измерительный наконечник касался рабочей зоны диска и перемещался в направлении, предусмотренном методикой проверки.
4. Поворачивают диск и фиксируют изменение показаний за полный оборот.
5. Сравнивают результат с нормой именно для данной модификации автомобиля.
6. При необходимости повторяют измерение после изменения положения диска относительно ступицы, если такая проверка допускается конструкцией.

Измерение возле самого края диска может быть чувствительнее к местным неровностям, а выбранная точка должна соответствовать сервисной документации. Нельзя подменять измерение визуальным наблюдением или проверкой «на ощупь».

Люфт ступичного подшипника

Изношенный или неправильно установленный ступичный подшипник может позволять ступице смещаться. Тогда диск меняет положение вместе со ступицей, а измеренное биение может быть следствием люфта, а не деформации самого диска.

Проверку выполняют по процедуре, предусмотренной для конкретного типа ступицы и подшипника. Оценивают наличие люфта, постороннего шума и неравномерности вращения, но одно ощущение при раскачивании не всегда позволяет определить источник неисправности. На некоторых конструкциях требуемый способ проверки зависит от подшипника, ступичной гайки и устройства крепления.

Если люфт подтверждён, сначала устраняют неисправность ступичного узла, а затем повторяют измерение тормозного диска. Проверять диск до устранения перемещения ступицы недостаточно: результат может оказаться недостоверным.

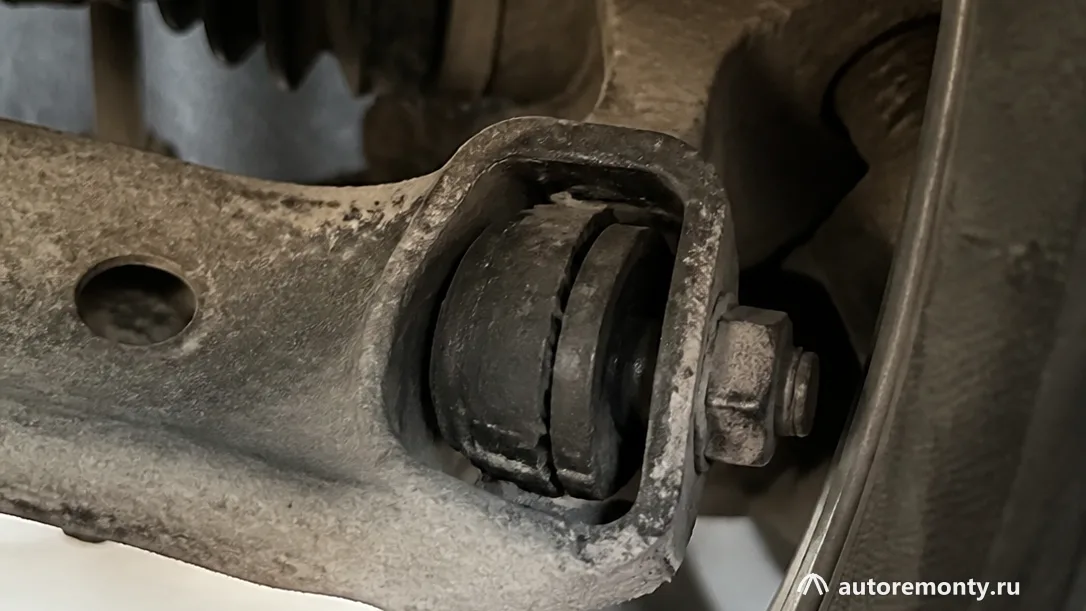

Сайлентблоки и другие детали рычагов

Изношенные сайлентблоки рычагов позволяют колесу и поворотному кулаку смещаться под нагрузкой. При торможении нагрузка на переднюю подвеску меняется, поэтому люфт может проявляться как увод, отдача или биение в руле даже при исправном диске.

Осмотр должен включать:

• состояние резины и корпуса сайлентблока;

• наличие разрывов, отслоений и следов ненормального перемещения;

• состояние шаровых опор, рулевых тяг и наконечников;

• соответствие результатов проверки нагрузке и симптомам при торможении.

Точная последовательность диагностики зависит от подвески автомобиля. Если элементы имеют люфт, сначала устраняют его, затем заново оценивают тормозное биение и состояние диска.

Как отличить диск от проблемы с посадкой и подвеской

Диагностику проводят последовательно, чтобы не заменять исправный диск:

1. Подтверждают связь вибрации с торможением и уточняют, появляется ли она на руле, педали или по кузову.
2. Осматривают колесо, крепёж, тормозной механизм и доступные детали подвески.
3. Проверяют, нет ли очевидного люфта ступичного узла и элементов рычага.
4. Снимают диск и очищают поверхности его прилегания к ступице.
5. Измеряют торцевое биение установленного диска.
6. Если результат превышает норму документации, проверяют состояние ступицы и повторяемость результата при допустимом изменении положения диска.
7. После устранения подтверждённой причины повторяют измерение и дорожную проверку в безопасных условиях.

Замена диска без проверки ступицы и подвески может не устранить симптом. Если источник перемещения находится в подшипнике или рычаге, новый диск также окажется установлен на нестабильном узле.

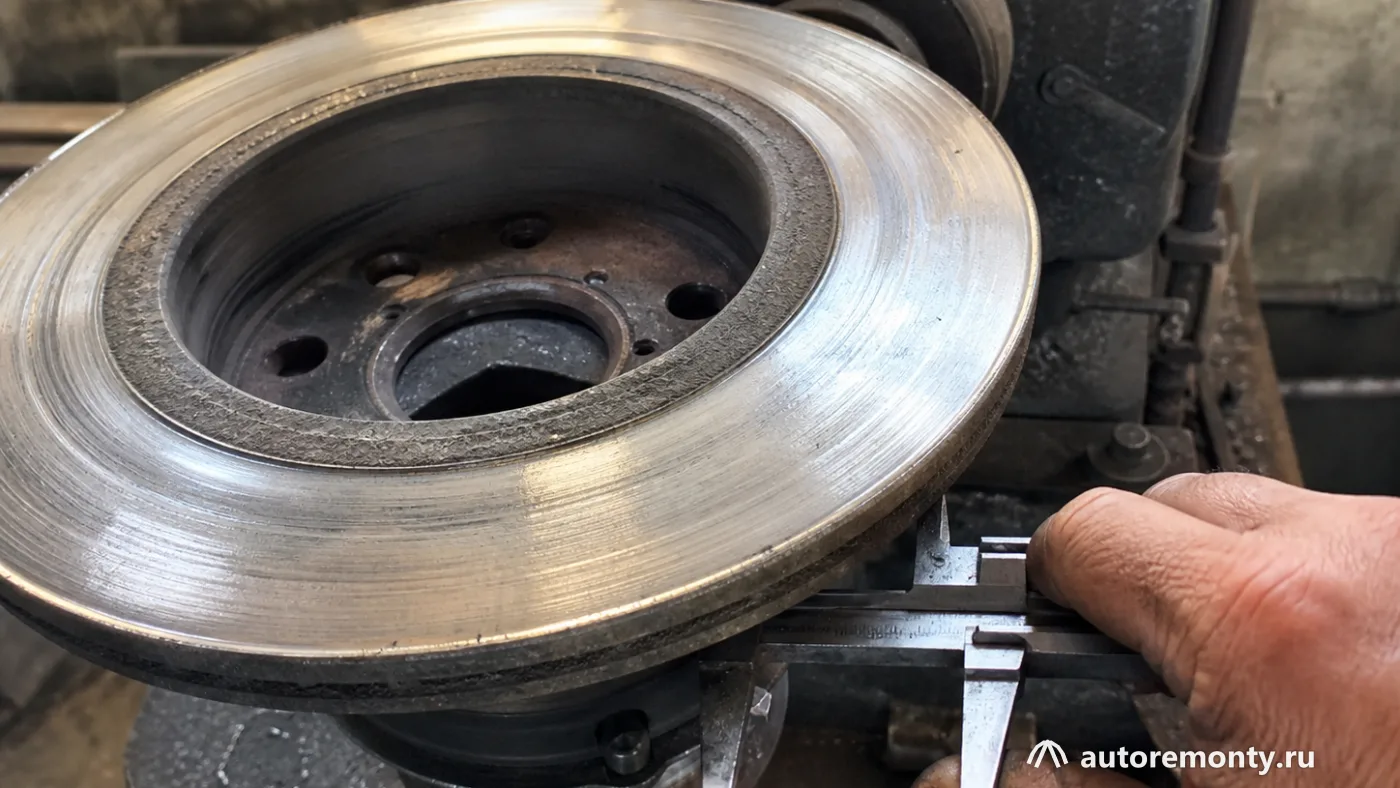

Когда проточка диска не поможет

Проточка может быть бессмысленной или недопустимой в нескольких ситуациях:

• биение создаёт грязь или коррозия между диском и ступицей;

• ступичный подшипник имеет люфт;

• ступица деформирована или установлена с нарушением;

• перемещение возникает из-за сайлентблоков, шаровых опор или рулевых деталей;

• диск имеет повреждение, трещину, выраженную коррозию или недостаточную остаточную толщину;

• причина связана не с геометрией диска, а с неодинаковым состоянием его рабочей поверхности или тормозных колодок.

После обработки диск должен сохранять размеры и состояние, предусмотренные документацией автомобиля. Без данных конкретной модификации нельзя назвать допустимую остаточную толщину, минимальный снимаемый слой или возможность обработки именно этого диска.

Если измерения показывают, что проблема находится в ступице или подвеске, проточка диска только скрывает следствие либо не изменяет его. Сначала устраняют люфт и восстанавливают правильную посадку, после чего решают вопрос о пригодности диска.

Когда нельзя продолжать движение

Эксплуатацию прекращают и организуют безопасную доставку автомобиля на проверку, если одновременно с биением появились признаки, указывающие на возможную потерю устойчивости или эффективности торможения:

• автомобиль заметно уводит в сторону при торможении;

• педаль проваливается, стала необычно мягкой или её ход резко изменился;

• слышен сильный металлический шум, удар или скрежет;

• обнаружен люфт колеса или ступичного узла;

• на диске или других деталях тормоза есть трещины, разрушение либо следы перегрева;

• тормозное усилие явно снизилось;

• руль резко дёргается, а вибрация быстро усиливается.

При таких признаках нельзя ограничиваться заменой дисков без осмотра всей тормозной системы и передней подвески. Если автомобиль остаётся неподвижным, его фиксируют с учётом правил безопасности и не выполняют работы под машиной, удерживаемой только домкратом.

Частые вопросы

Всегда ли биение руля при торможении означает кривой диск?

Нет. Такой симптом также может быть связан с загрязнением между диском и ступицей, люфтом ступичного подшипника или износом сайлентблоков рычагов. Причину подтверждают осмотром и измерением, а не только ощущениями во время движения.

Можно ли проверить торцевое биение без индикатора?

Точно измерить торцевое биение без подходящего измерительного инструмента нельзя. Визуальная проверка может обнаружить повреждение или сильную коррозию, но не заменяет измерение по методике для конкретного автомобиля.

Почему после установки нового диска руль снова бьёт?

Если не устранена причина в ступице, подшипнике, посадочной поверхности или подвеске, новый диск работает в том же неисправном узле. Повторное появление симптома требует проверки прилегания деталей и люфтов, а не автоматической замены следующего комплекта дисков.

Нужно ли протачивать диск, если есть вибрация при торможении?

Проточка имеет смысл только при подтверждённой пригодности диска и отсутствии неисправностей ступицы и подвески. Если диск повреждён, изношен до предела или биение создаёт другой узел, обработка не устранит причину и может быть недопустима.
