Не работают габариты или стоп-сигналы: где искать

Если на машине одновременно не работают стоп сигналы и габаритные огни, проблема кроется в перегоревших предохранителях, окислении платы заднего фонаря или обрыве проводки. Когда гаснет только один тип освещения, круг подозреваемых сужается до ламп и концевого выключателя. Стоп-сигналы напрямую влияют на безопасность движения, поэтому затягивать с ремонтом нельзя. Пропажа этих огней моментально создаёт аварийную ситуацию на дороге, особенно в тёмное время суток или при плохой погоде. На большинстве бюджетных автомобилей в России, таких как Лада Гранта, Киа Рио или Хёндай Солярис, схема питания этих цепей устроена просто, что позволяет найти неисправность своими руками без поездки в автосервис. Начинать поиск нужно от простых элементов к сложным, последовательно исключая возможные точки отказа цепи.

Проверка предохранителей и реле

Самая частая причина, по которой не работают стоп сигналы или габариты, — перегоревший плавкий предохранитель. Он защищает цепь от короткого замыкания и принимает удар на себя при скачках напряжения. В современных машинах за эти цепи отвечают разные предохранители, которые могут находиться как в монтажном блоке под капотом, так и в салоне автомобиля. Например, у Шевроле Круз или Форд Фокус блоки предохранителей расположены в торце приборной панели и под капотом около аккумулятора.

Порядок проверки предохранителей

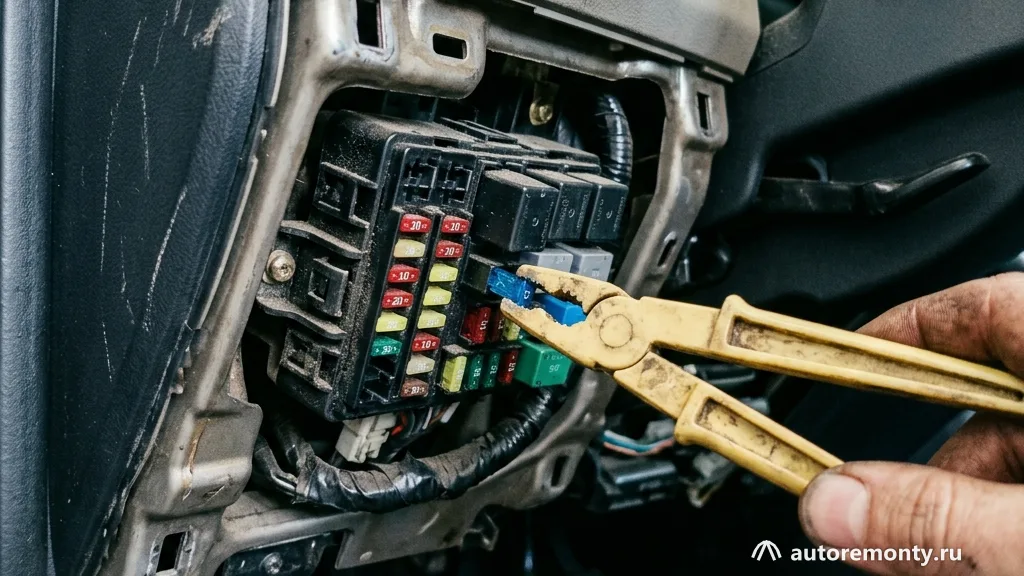

1. Найдите схему расположения монтажного блока для вашей модели автомобиля. Схема обычно напечатана на обратной стороне крышки блока или приведена в руководстве по эксплуатации.
2. Найдите нужный элемент по обозначению. Обычно стоп-сигналы обозначаются как STOP или STOP LAMP, а габариты — TAIL или TAIL LAMP.
3. Извлеките предохранитель специальным пластиковым пинцетом, который закреплён в самом блоке.
4. Осмотрите плавкую вставку внутри детали на просвет. Если металлическая перемычка разорвана или виден чёрный нагар, деталь подлежит замене.
5. Установите новый предохранитель строго того же номинала, который указан на схеме и на корпусе сгоревшего элемента.

Нельзя устанавливать предохранители большего номинала или использовать вместо них самодельные перемычки из проволоки («жучки»). Это гарантированно приведёт к оплавлению проводки и может вызвать пожар в автомобиле. Если новый предохранитель мгновенно перегорает при первом же нажатии на педаль тормоза или включении габаритов, это указывает на короткое замыкание в проводке. В таком случае нужно искать место, где оголённый провод касается металлического кузова машины. На некоторых моделях, например, на Шкоде Октавии, управление светом идёт через электронный блок кузовной электрики, где вместо обычных предохранителей могут стоять электронные ключи, требующие сброса ошибок диагностическим сканером.

Диагностика и замена ламп

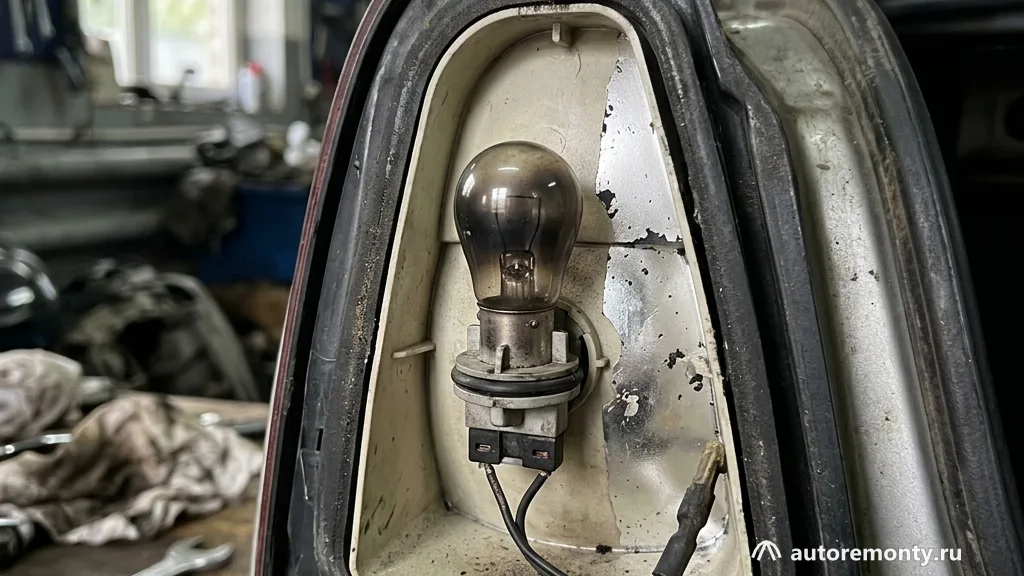

Второй шаг — проверка самих источников света. Часто водители не замечают, как перегорает одна лампа, ездят так месяцами, а когда гаснет вторая, обнаруживают, что не работают стоп сигналы полностью. В задних фонарях большинства популярных машин используются двухконтактные лампы накаливания типа P21/5W. В них установлены две независимые спирали: одна на 5 Ватт для габаритных огней, вторая на 21 Ватт для стоп-сигналов.

Особенности проверки источников света

Спираль стоп-сигнала работает под большей нагрузкой и перегорает чаще. При осмотре колбы лампы обратите внимание на её прозрачность. Потемневшее стекло говорит о том, что вольфрам начал испаряться, и лампа скоро выйдет из строя, даже если спираль ещё цела. Для замены ламп на Ладе Весте или Рено Дастере потребуется частично разобрать обшивку багажника или снять фонарь целиком, открутив пластиковые барашки с внутренней стороны крыла.

При установке новых ламп важно соблюдать полярность и правильно вставлять цоколь в пазы. Двухконтактные лампы имеют на цоколе два фиксирующих штифта, расположенных на разной высоте. Это сделано специально, чтобы исключить неправильную установку. Если приложить излишнее усилие, можно вогнать лампу задом наперёд, тогда при включении габаритов фонари будут слепить едущих сзади водителей ярким светом стоп-сигналов, а при торможении яркость меняться не будет. На автомобилях с диодными платами вместо ламп, например, на рестайлинговой Киа Сид, при выходе из строя диодов приходится менять или перепаивать плату целиком, так как отдельные элементы там несъёмные.

Проблема с массой на задних фонарях

Плохой контакт с кузовом автомобиля, или отсутствие «массы», — классическая проблема подержанных машин. Из-за грязи, влаги и реагентов металл в точках крепления проводов окисляется, ток перестаёт течь по цепи. Симптомы плохой массы всегда специфичны: при включении указателя поворота начинают тускло мигать габариты, или при нажатии на педаль тормоза полностью гаснет вся задняя оптика. На панели приборов Лады Приоры в этот момент может загораться индикатор неисправности ламп или учащённо моргать стрелка поворотника.

Поиск точки окисления

• Найдите место крепления массового провода к кузову. Обычно это шпилька с гайкой в багажном отделении за обшивкой, куда сходятся чёрные провода от жгута фонарей.
• Открутите гайку крепления ключом на 10 или на 8.
• Зачистите металл кузова, клемму провода и шайбу наждачной бумагой зернистостью P240 до чистого блеска.
• Обработайте соединение специальной консистентной смазкой для электроконтактов для защиты от влаги.
• Соберите соединение обратно и плотно затяните гайку.

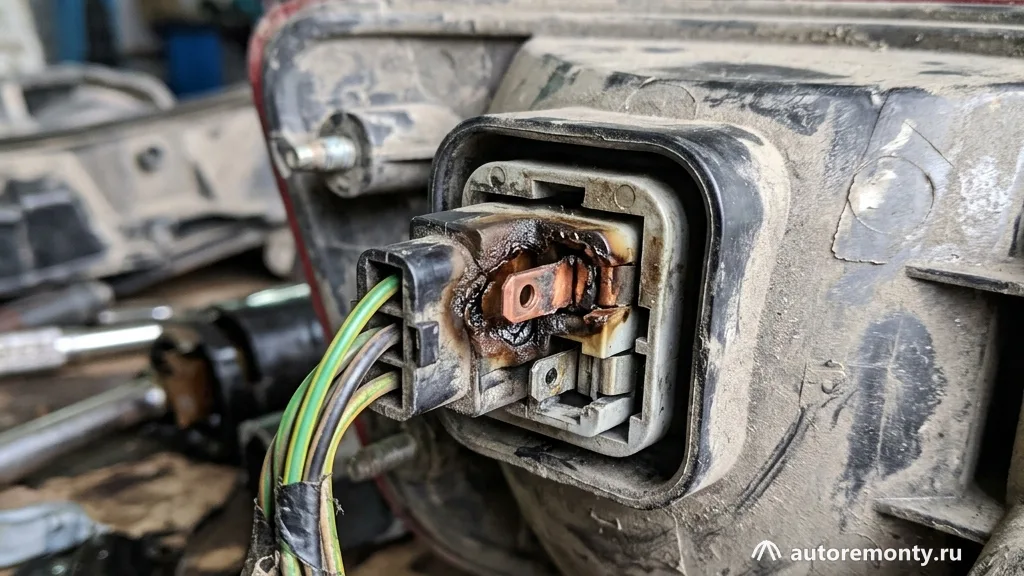

Также окисление часто происходит в самом разъёме, который вставляется в плату заднего фонаря. На автомобилях Рено Логан первого поколения из-за этого регулярно обгорает один из контактов в фишке. Владельцы решают эту проблему кардинально: припаивают дополнительный провод массы напрямую к металлической дорожке платы и выводят его на кузов в обход штатного разъёма. Это надёжный способ, который избавляет от проблемы раз и навсегда.

Лягушка педали тормоза

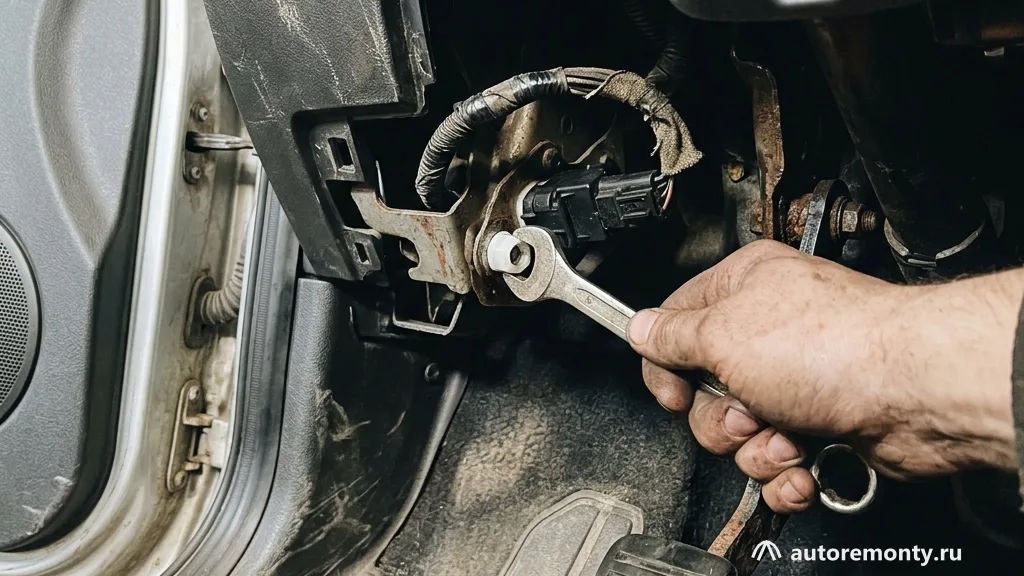

Если габариты исправно горят, предохранители целы, но при нажатии на педаль не работают стоп сигналы, виновником является выключатель стоп-сигналов. В народе эту деталь называют «лягушкой». Она представляет собой концевой выключатель, установленный на кронштейне педального узла над педалью тормоза. Когда педаль отпущена, её шток нажимает на кнопку выключателя, размыкая цепь. Как только вы нажимаете на педаль, шток освобождается, контакты внутри «лягушки» замыкаются, и загораются стоп-сигналы.

Симптомы неисправности концевика

• Стоп-сигналы не загораются вообще при любом усилии на педаль.
• Фонари загораются только при очень сильном, резком нажатии на тормоз.
• Стопы горят постоянно, даже когда машина стоит на парковке с заглушенным двигателем.
• На панели приборов загорается ошибка ABS, ESP или значок спирали (на дизельных машинах).

На Тойота Королла или Ниссан Альмера «лягушка» имеет пластиковый корпус с резьбой, с помощью которой регулируется зазор между кнопкой и педалью. Со временем внутренние медные контакты концевика обгорают из-за высокой искры при замыкании цепи или ломается возвратная пружина. Для проверки детали нужно снять разъём с проводами и замкнуть их между собой напрямую куском проволоки или скрепкой. Если при включённом зажигании стоп-сигналы загорелись, значит, проводка исправна, а сам концевой выключатель требует замены.

Проверка электрических цепей мультиметром

Для точной локализации обрыва проводки или короткого замыкания необходим цифровой мультиметр. Контрольная лампа-пробник тоже подходит, но мультиметр даёт точные значения напряжения, что исключает ошибки при диагностике. Если вы обнаружили, что на патроне лампы отсутствует питание, проверку нужно начинать от конечного потребителя и двигаться в сторону источника питания — аккумуляторной батареи.

Пошаговый алгоритм поиска обрыва

1. Переведите мультиметр в режим измерения постоянного напряжения (DC) с пределом измерения 20 Вольт.
2. Подключите чёрный щуп прибора к заведомо чистой массе на кузове автомобиля (например, к петле замка багажника).
3. Включите зажигание и зафиксируйте педаль тормоза в нажатом положении упором или попросите помощника нажать на неё.
4. Красным щупом коснитесь центрального контакта в патроне лампы стоп-сигнала. Прибор должен показать напряжение около 12–12.6 Вольт.
5. Если напряжения нет, проверьте наличие питания на входе в задний фонарь до разъёма. Если там оно есть — неисправна плата фонаря.
6. Если питания нет на разъёме, переходите к проверке выходного контакта на «лягушке» педали тормоза.

Если на входе в выключатель педали тормоза напряжение есть, а на выходе при нажатой педали оно пропадает, неисправна сама «лягушка». Если же напряжение отсутствует даже на входе концевика, проблема кроется в проводке от блока предохранителей до педального узла. На автомобилях Форд Фокус 2 проводка часто переламывается в резиновой гофре перехода из кузова в крышку багажника. Постоянные изгибы при открывании багажника приводят к тому, что медные жилы внутри изоляции переламываются, из-за чего не работают стоп сигналы в дополнительном верхнем повторителе на спойлере.

Стоимость деталей и ремонта

Для понимания бюджета ремонта ниже приведена таблица со средними ценами на основные запчасти для популярных в России автомобилей. Цены указаны для качественных аналогов и оригинальных деталей без учёта стоимости работ в автосервисе. Точные артикулы деталей перед покупкой обязательно уточняйте по VIN-коду вашего автомобиля, так как даже в рамках одного поколения модели узлы могут отличаться в зависимости от года выпуска и типа кузова (седан, хетчбэк или универсал).

При выборе ламп отдавайте предпочтение известным брендам, таким как Philips, Osram или Narva. Дешёвые безымянные лампы имеют кривую геометрию цоколя, из-за чего они болтаются в патроне, вызывая искрение и оплавление пластика. Выключатель педали тормоза лучше приобретать оригинальный, так как дешёвые дубликаты часто имеют слишком жёсткую пружину или слабые контакты, которые обгорают за пару месяцев эксплуатации. Замена «лягушки» в сервисе обойдётся примерно в 500–1000 рублей в зависимости от сложности доступа к педальному узлу, а поиск обрыва проводки электриком стоит от 1500 рублей за час работы.

Чего делать нельзя при ремонте электрики

Пытаясь быстро устранить неисправность, неопытные автовладельцы совершают ошибки, которые приводят к более серьёзным поломкам и дорогостоящему ремонту электронных блоков управления. Электрика современных машин чувствительна к любым вмешательствам, поэтому стандартные «дедовские» методы проверки здесь не подходят.

Типичные ошибки при самостоятельном ремонте

• Использование ламп большей мощности. Установка ламп на 21 Ватт вместо положенных 5 Ватт в секцию габаритов приведёт к оплавлению пластикового корпуса фонаря и деформации патрона.
• Установка светодиодных ламп без обманок. На автомобилях с шиной CAN (Шкода Октавия, Форд Фокус) электроника распознает низкое потребление диодов как перегоревшую лампу и полностью обесточит цепь, выдав ошибку на панель приборов.
• Проверка цепей «на искру». Замыкание контактов на массу для проверки наличия питания может мгновенно сжечь дорогостоящий блок управления кузовным оборудованием (BCM).
• Зачистка контактов грубым напильником или ножом. Это удаляет тонкий защитный слой никелирования или лужения, после чего медь начинает окисляться в несколько раз быстрее.

Если после всех проверок выяснилось, что не работают стоп сигналы из-за повреждения жгута проводки под ковролином салона, не пытайтесь соединять провода простой скруткой. В условиях постоянной вибрации и возможного попадания влаги с обуви скрутка быстро окислится и ослабнет. Все соединения автомобильной проводки необходимо выполнять методом пайки с последующей изоляцией термоусадочной трубкой с клеевым слоем или использовать специальные обжимные гильзы. Это гарантирует надёжный контакт на долгие годы эксплуатации машины в любых дорожных условиях.
