Как проверить генератор мультиметром без снятия с автомобиля

Марина Гвоздеваавтоэлектрик, работает на себя 18 июня 2026 7 минут чтения 9

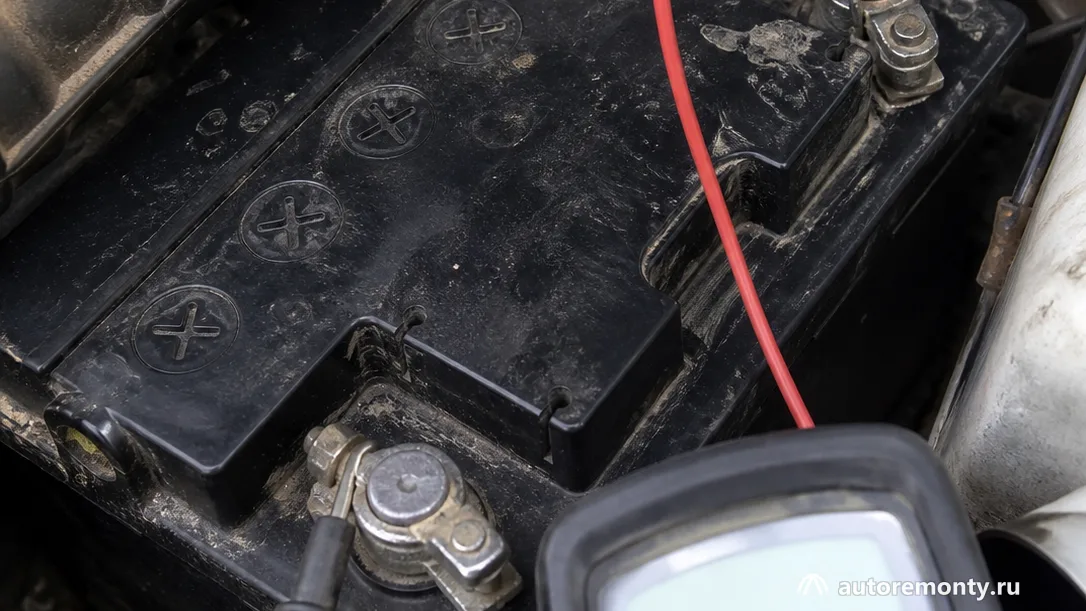

Щупы цифрового мультиметра установлены непосредственно на выводах аккумуляторной батареи, дисплей виден — проверка генератора мультиметром

Проверить генератор мультиметром без снятия можно по напряжению на клеммах аккумулятора при заглушённом двигателе, после запуска и под электрической нагрузкой. Генератор должен повышать напряжение относительно исходного уровня и поддерживать заряд при включении потребителей. Однако точные допустимые значения зависят от модели, года выпуска, типа аккумулятора, системы управления зарядом и температуры, поэтому окончательную оценку проводят по сервисной документации конкретного автомобиля.

Метод применим прежде всего к легковым автомобилям с бортовой сетью 12 В и обычным либо управляемым генератором. Он позволяет обнаружить отсутствие зарядки, нестабильную работу и косвенные признаки неисправности выпрямительных диодов, но не заменяет проверку проводки, ременного привода и самого генератора на стенде.

Что проверить перед измерением

Сначала исключают простые причины, способные исказить результат или имитировать неисправность генератора:

ослабленные или окисленные клеммы аккумулятора;

повреждение силового провода между генератором и аккумулятором;

плохой контакт массы двигателя и кузова;

ослабление, повреждение или загрязнение приводного ремня;

ненадёжное подключение разъёма управления генератором;

сильно разряженный или неисправный аккумулятор.

Мультиметр переводят в режим измерения постоянного напряжения с диапазоном, подходящим для бортовой сети автомобиля. Красный щуп подключают к положительному выводу аккумулятора, чёрный — к отрицательному. Щупы должны касаться самих выводов батареи, а не случайных металлических поверхностей рядом.

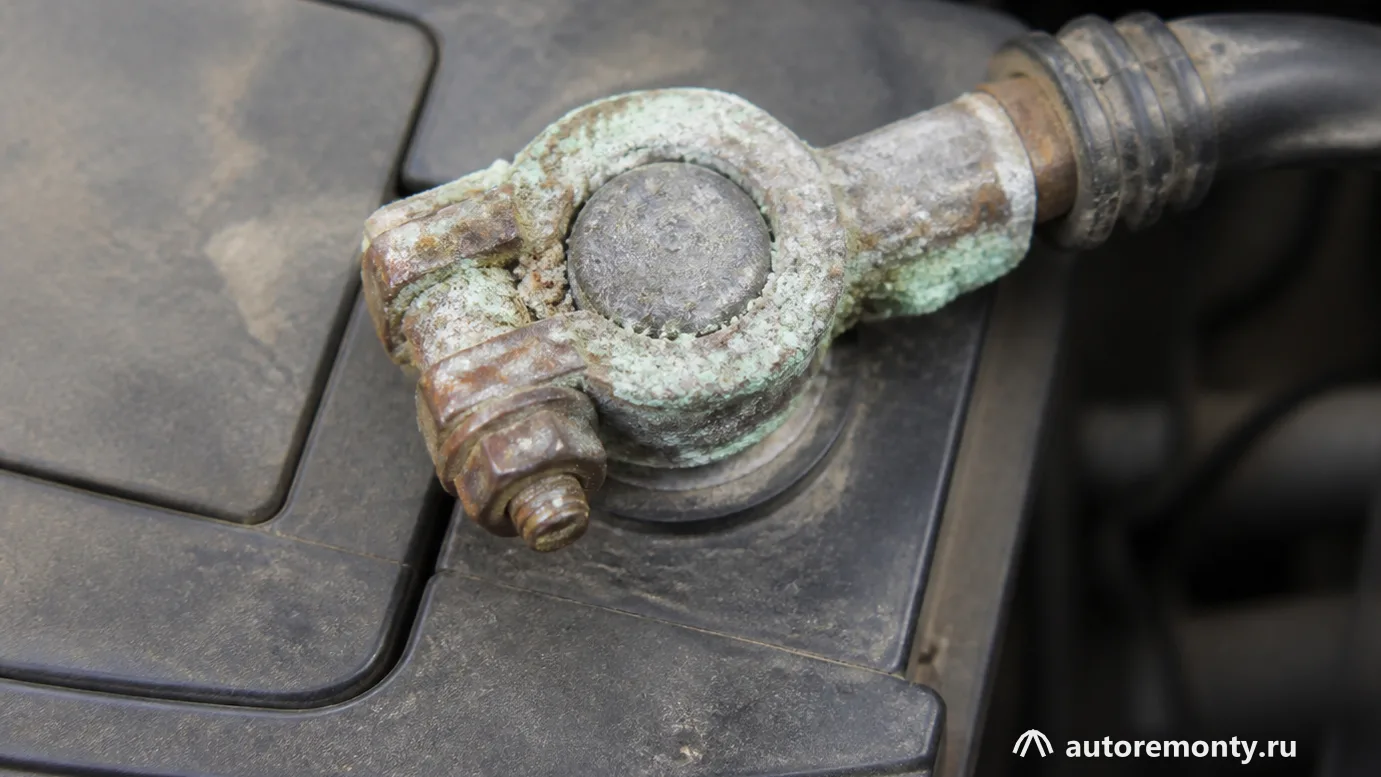

Аккумуляторной клеммы с видимым окислением и рядом очищенный участок вывода для установки щупа — проверка генератора мультиметром

Нельзя продолжать проверку при повреждённых проводах, нагреве или искрении клемм, запахе горелой изоляции, дыме, утечке электролита либо механическом повреждении аккумулятора. При работающем двигателе нельзя приближать руки, одежду и измерительные провода к ремню, шкивам и вентилятору.

Замер на заглушённом двигателе

Перед запуском измеряют напряжение аккумулятора. Этот замер показывает исходное состояние батареи и создаёт точку сравнения для последующей проверки генератора.

Для многих исправных и отстоявшихся 12-вольтовых свинцово-кислотных аккумуляторов ориентир находится примерно в диапазоне 12,4–12,8 В. Это не универсальная норма: показание зависит от степени заряда, температуры, типа батареи и времени после поездки или зарядки. Сразу после остановки двигателя напряжение может быть выше из-за поверхностного заряда.

Последовательность проверки:

Выключить зажигание и все доступные потребители.
Подключить мультиметр непосредственно к выводам аккумулятора.
Зафиксировать показание.
Если автомобиль недавно работал, учитывать возможный поверхностный заряд.
Сравнить результат с требованиями производителя аккумулятора и автомобиля.

Низкое исходное напряжение ещё не доказывает неисправность генератора. Возможны разряд батареи из-за длительной стоянки, повышенного потребления при выключенном зажигании, плохих контактов или потери ёмкости самого аккумулятора.

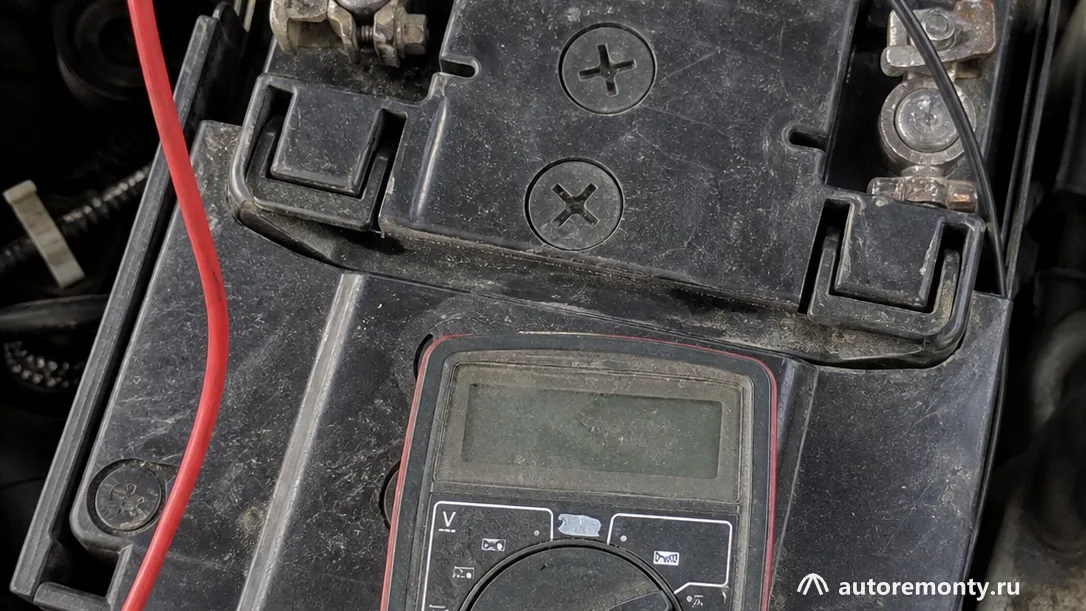

Мультиметр в режиме постоянного напряжения подключён к выводам аккумулятора при заглушённом двигателе — проверка генератора мультиметром

Замер при работающем двигателе

После запуска напряжение на аккумуляторе обычно должно стать выше, чем при заглушённом двигателе. Для многих автомобилей с традиционной системой зарядки ориентировочный диапазон составляет около 13,5–14,8 В, но использовать его как точную норму для любой машины нельзя.

На автомобилях с интеллектуальным управлением зарядом блок управления может намеренно изменять напряжение в зависимости от температуры, состояния батареи, нагрузки, режима движения и других условий. В отдельные моменты показание может приблизиться к напряжению покоя аккумулятора, а затем снова увеличиться. Для оценки такой системы нужны данные конкретной модели, а иногда диагностический сканер.

Если напряжение после запуска не повышается, возможны:

отсутствие возбуждения генератора;

неисправность регулятора напряжения;

повреждение силовой цепи или массы;

проскальзывание либо обрыв приводного ремня;

внутренняя неисправность генератора;

особенности алгоритма управляемой зарядки.

Если напряжение выходит за допустимый для конкретного автомобиля предел, причиной может быть регулятор, цепь контроля напряжения, проводка или управляющая система. Диагноз по одному показанию не ставят.

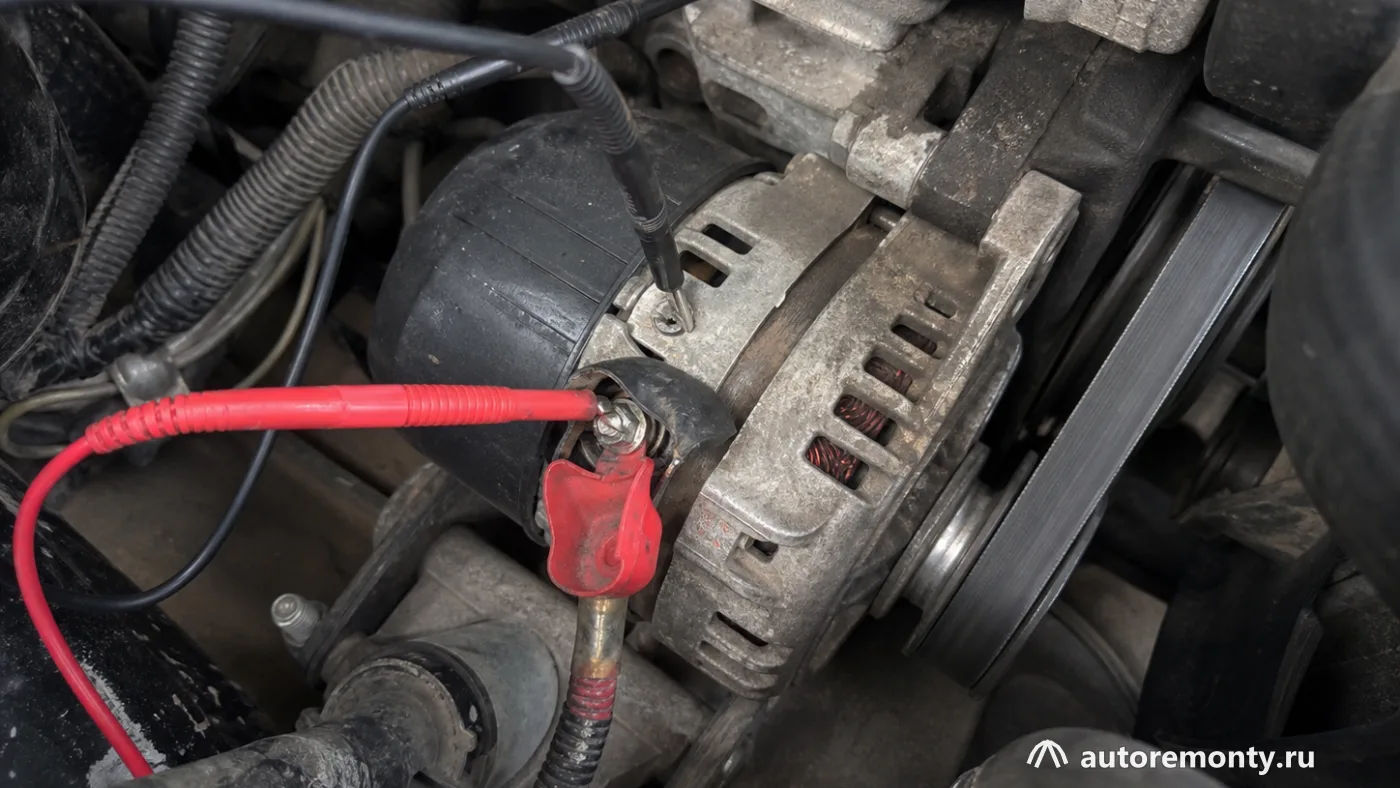

Точка измерения на силовом выводе генератора под защитным колпачком и отдельная точка массы на корпусе — проверка генератора мультиметром

Проверка генератора под нагрузкой

Проверка под нагрузкой показывает, сохраняется ли заряд при включении основных потребителей. Она информативнее одиночного замера без нагрузки, но результат зависит от мощности генератора, оборотов двигателя, состояния аккумулятора и алгоритма управления зарядом.

Оставить мультиметр подключённым к аккумулятору.
Запустить двигатель и дать показанию стабилизироваться.
Последовательно включить ближний свет, вентилятор отопителя и обогрев заднего стекла, если эти системы исправны.
Наблюдать за изменением напряжения.
При необходимости повторить замер в режиме, указанном сервисной документацией автомобиля.

Под нагрузкой некоторое снижение напряжения возможно. Настораживать должны заметная и устойчивая просадка относительно режима без нагрузки, дальнейшее падение при добавлении потребителей, мерцание освещения или включение индикатора зарядки. Без требований производителя нельзя назначить универсально допустимую величину просадки или обязательные обороты проверки.

Резкое падение напряжения не всегда означает поломку генератора. Сначала проверяют ремень, клеммы, силовой провод и соединения массы. Затем измеряют падение напряжения в силовой и массовой цепях по процедуре для конкретной схемы автомобиля.

Как проверить выпрямительные диоды

Диоды выпрямительного блока преобразуют переменный ток генератора в постоянный. При их повреждении зарядка может сохраняться частично, поэтому обычное измерение постоянного напряжения не всегда выявляет проблему.

Косвенные признаки неисправных диодов:

нестабильное напряжение зарядки;

заметное мерцание ламп;

шум или помехи в электрооборудовании;

разряд аккумулятора во время стоянки;

нагрев генератора;

недостаточная отдача под нагрузкой.

Эти признаки являются диагностическими гипотезами, а не подтверждением дефекта диодного моста. Такие же симптомы возможны при плохих контактах, неисправном аккумуляторе, регуляторе напряжения или повреждении проводки.

Для предварительной проверки мультиметр переводят в режим измерения переменного напряжения и подключают к выводам аккумулятора при работающем двигателе. Выраженная переменная составляющая может указывать на проблемы с выпрямлением, но допустимый уровень зависит от автомобиля, режима работы и возможностей прибора. Универсальный порог без сервисных данных указывать нельзя.

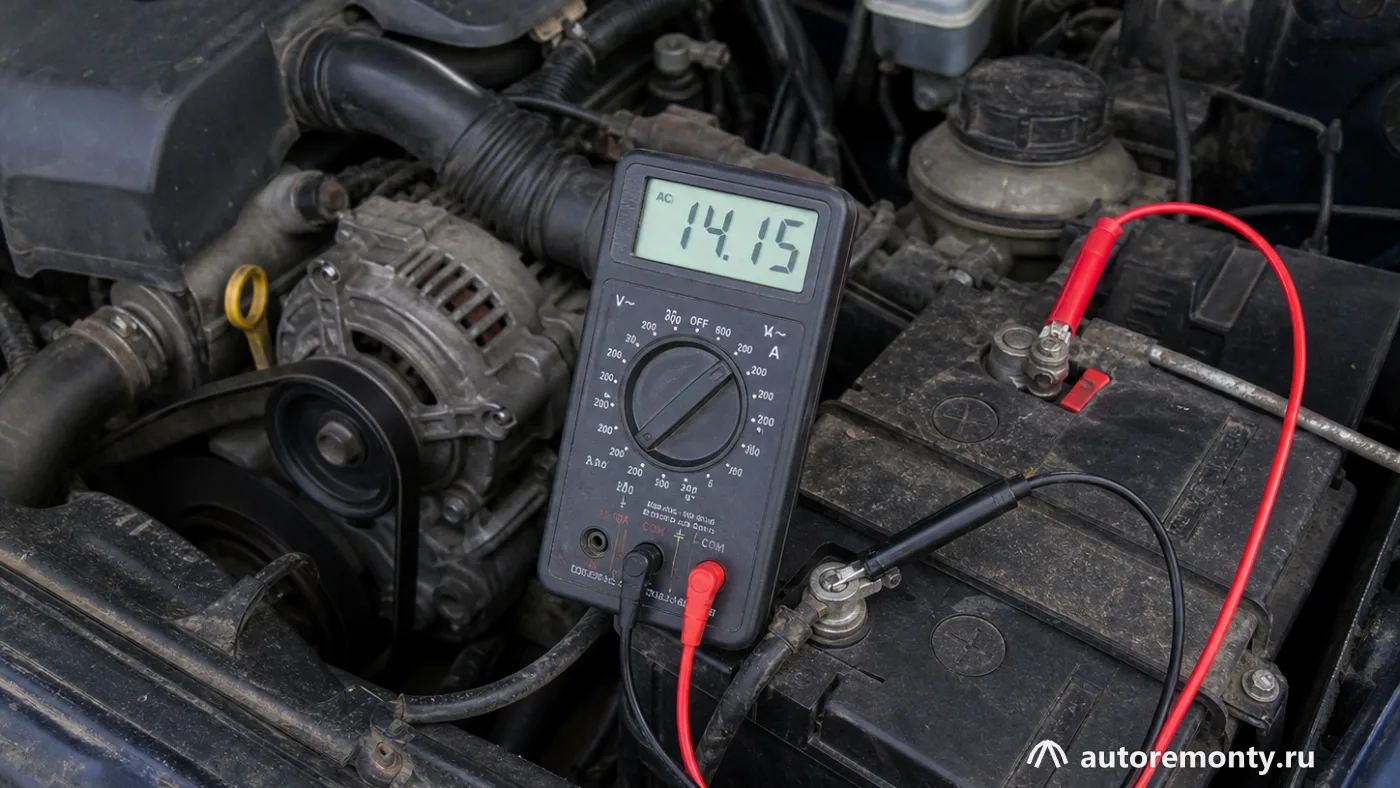

Мультиметр переключён в режим переменного напряжения и подключён к аккумулятору при работающем — проверка генератора мультиметром

Окончательно подтвердить неисправность диодов можно после проверки генератора по документации производителя, анализа формы напряжения осциллографом либо испытания снятого узла. Проверка диодов мультиметром непосредственно на генераторе может требовать отсоединения обмоток и зависит от конструкции узла.

Как оценивать результаты

Результаты следует рассматривать в совокупности:

если после запуска напряжение повышается и остаётся стабильным под нагрузкой, генератор, вероятно, участвует в зарядке;

если напряжение не повышается, сначала проверяют ремень, соединения, предохранительные элементы и управляющий разъём;

если зарядка появляется и пропадает, проверяют контакты, регулятор и управляющие цепи;

если присутствует заметная переменная составляющая, диодный мост рассматривают как возможную причину, но подтверждают дополнительной диагностикой;

если напряжение чрезмерно повышается, эксплуатацию прекращают до проверки регулятора и системы управления зарядом.

Нельзя продолжать движение, если горит индикатор зарядки и одновременно снижается напряжение питания, появился дым или запах перегретой проводки, сильно нагревается аккумулятор либо заметно повреждён приводной ремень. Чрезмерное напряжение также опасно для аккумулятора и электронных блоков, поэтому автомобиль следует заглушить в безопасном месте и организовать диагностику.

Частые вопросы

Можно ли проверять генератор снятием клеммы аккумулятора?

Нет, такой способ применять не следует. Отключение аккумулятора при работающем двигателе способно вызвать скачки напряжения и нарушить работу электронных блоков, а результат проверки не позволяет надёжно определить состояние генератора.

Почему после запуска мультиметр показывает почти то же напряжение, что и до запуска?

Возможны отсутствие зарядки, плохой контакт, неисправность ременного привода или особый режим управляемой системы зарядки. Для разграничения причин проверяют индикатор зарядки, соединения, состояние ремня и требования сервисной документации конкретного автомобиля.

Можно ли определить неисправный диод только обычным мультиметром?

Мультиметр позволяет обнаружить косвенный признак в виде переменной составляющей на аккумуляторе. Для подтверждения причины могут потребоваться осциллограф, разборка генератора или стендовая проверка.

Нужно ли повышать обороты двигателя во время проверки?

На некоторых автомобилях проверка на определённых оборотах предусмотрена производителем, а на других основную оценку выполняют на холостом ходу с заданной нагрузкой. Нужный режим выбирают по сервисной документации с учётом двигателя, генератора и системы управления зарядом.
