Генератор не заряжает аккумулятор: проверка цепи от клеммы B+ до батареи

Если генератор не даёт зарядку, причина может находиться не в самом генераторе, а в силовой цепи между его клеммой B+ и аккумулятором. Генератор способен вырабатывать ток, но повреждённый провод, окисленное соединение, перегоревшая плавкая вставка или плохой контакт в силовом разъёме не позволяют заряду дойти до батареи. Проверку начинают с клемм и вставки, затем измеряют напряжение непосредственно на B+ и выполняют проверку падения напряжения под нагрузкой.

Рекомендации применимы к автомобилям с обычным генератором и отдельной 12-вольтовой аккумуляторной батареей. Схема соединений, расположение плавких вставок и алгоритм управления зарядкой зависят от модели, поколения, года, двигателя и комплектации. Для автомобилей с интеллектуальным управлением зарядкой, системой Start-Stop, датчиком тока батареи, 48-вольтовой сетью или гибридной силовой установкой необходимы электрическая схема и сервисная документация конкретной модификации.

Что означает отсутствие зарядки при исправном генераторе

Клемма B+ — силовой выход генератора. От неё ток проходит по кабелю через предусмотренные конструкцией соединения и защитные элементы к положительной клемме аккумулятора. На некоторых автомобилях цепь идёт напрямую через плавкую вставку, на других проходит через силовой блок предохранителей, стартер или распределительную точку.

Подтверждённым фактом неисправность силовой цепи становится только после измерений. Если на B+ работающего генератора напряжение соответствует условиям работы системы, а на выводах аккумулятора оно заметно ниже, между этими точками присутствует сопротивление, обрыв или нестабильный контакт.

Возможные диагностические гипотезы:

• ослабла или окислилась клемма аккумулятора;

• повреждён наконечник силового провода;

• перегорела или растрескалась плавкая вставка;

• нарушен контакт в силовом блоке или промежуточном соединении;

• силовой провод повреждён внутри изоляции;

• соединение нагревается и теряет проводимость только под нагрузкой;

• неисправна масса двигателя или аккумулятора, поэтому зарядный ток не может нормально замкнуть цепь.

Типичный сценарий — напряжение на B+ присутствует, но после включения мощных потребителей на участке между генератором и батареей появляется выраженное падение. Это указывает на сопротивление цепи, но не определяет место дефекта без последовательного измерения отдельных участков.

Когда нельзя ехать или продолжать проверку

Работу также прекращают в следующих случаях:

• обнаружен незакреплённый силовой провод, способный коснуться корпуса;

• аккумулятор повреждён, вздут, течёт или имеет признаки сильного перегрева;

• из моторного отсека ощущается запах горелой изоляции;

• провод B+ перетёрт до жилы;

• измерительные щупы или провода прибора нагреваются;

• работа выполняется рядом с движущимся ремнём без возможности безопасно установить прибор.

Клемма B+ соединена с положительным выводом аккумулятора и остаётся под напряжением даже при заглушённом двигателе, если батарея подключена. Перед снятием силового наконечника необходимо отключить аккумулятор в порядке, установленном для конкретного автомобиля. Простое выключение зажигания не обесточивает этот провод.

Первичный осмотр силовой цепи

До запуска двигателя нужно определить фактическую схему соединения генератора с аккумулятором. Электрическая схема особенно необходима, если провод уходит в жгут, подключается к стартеру или проходит через закрытый силовой блок.

Порядок первичной проверки:

1. Заглушить двигатель, выключить зажигание и убрать ключ или передатчик системы бесключевого доступа от автомобиля.

1. Осмотреть положительную и отрицательную клеммы аккумулятора. Они не должны проворачиваться, иметь следы оплавления или выраженные продукты коррозии.

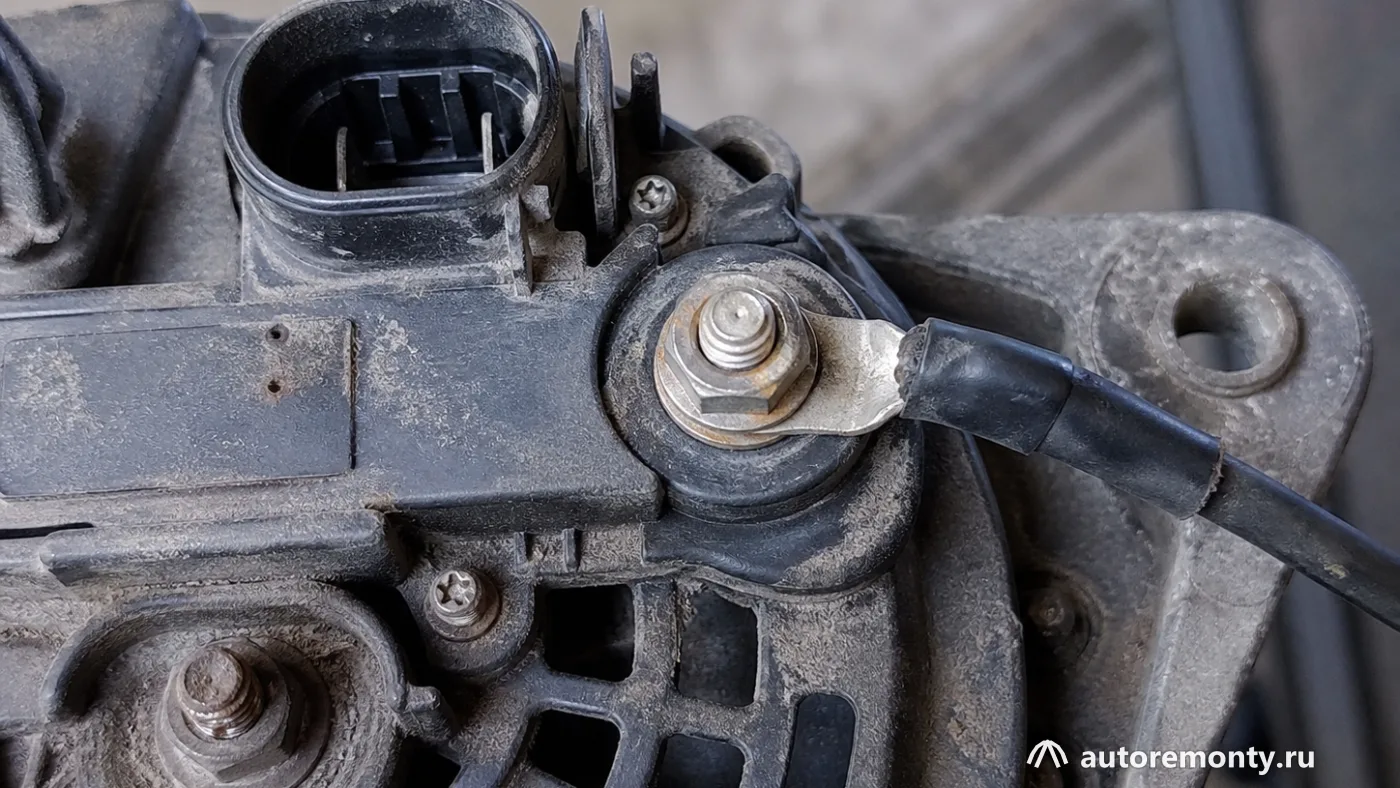

1. Проверить крепление наконечника на B+. Защитный колпачок сначала осматривают снаружи: его деформация может указывать на перегрев соединения.

1. Проследить доступную часть силового кабеля. Особое внимание требуется в местах контакта с кронштейнами, двигателем, коробкой передач и элементами кузова.

1. Найти плавкую вставку или силовой предохранитель по схеме автомобиля. Визуальный осмотр не заменяет электрическую проверку, поскольку дефект может быть скрыт корпусом.

1. Проверить промежуточные силовые соединения и распределительные точки, если они предусмотрены конструкцией.

Потемнение меди, зелёный налёт, трещины наконечника и оплавление пластика являются диагностическими признаками плохого контакта. Однако чистый внешний вид не доказывает исправность: жила может быть повреждена внутри изоляции, а соединение — терять проводимость только при протекании тока.

Как проверить плавкую вставку и целостность провода

Проверка сопротивления или прозвонка выполняется только на обесточенной цепи. Порядок отключения аккумулятора и допустимость полного обесточивания уточняют по документации: на отдельных автомобилях после отключения требуются предусмотренные производителем процедуры восстановления настроек или инициализации систем.

Простая прозвонка позволяет обнаружить полный обрыв, но не всегда выявляет плохой контакт. Мультиметр использует малый измерительный ток, поэтому частично разрушенная жила или окисленное соединение могут выглядеть исправными без нагрузки.

Плавкую вставку проверяют не только визуально:

• при обесточенной цепи контролируют электрическую целостность между её выводами;

• осматривают места крепления и контактные площадки;

• проверяют корпус на трещины, потемнение и оплавление;

• после восстановления питания сравнивают потенциал с обеих сторон вставки под нагрузкой.

Если вставка перегорела, её нельзя заменять перемычкой, проволокой или защитным элементом с произвольно выбранными характеристиками. Номинал и тип определяют только по каталогу или электрической схеме конкретного автомобиля. До замены необходимо исключить короткое замыкание в проводе, генераторе и подключённых к этой цепи узлах.

Как сравнить напряжение на B+ и аккумуляторе

Эта проверка помогает разделить неисправность генератора и потерю напряжения в проводке. Перед измерением аккумулятор должен быть безопасно подключён, а прибор — установлен в режим измерения постоянного напряжения.

1. Измерить напряжение непосредственно на выводах аккумулятора до запуска двигателя.

1. Запустить двигатель и повторить измерение на выводах батареи.

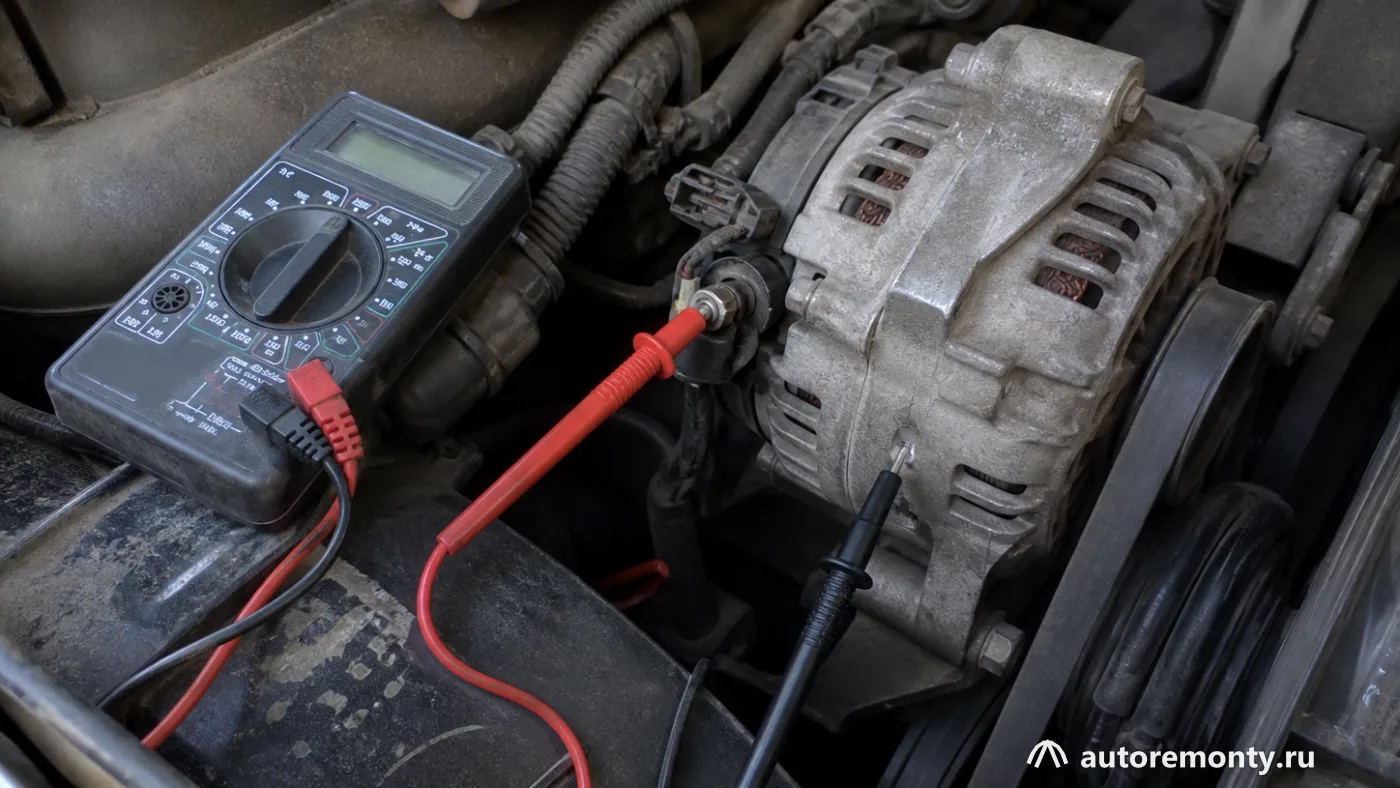

1. Измерить напряжение между B+ генератора и его корпусом.

1. Сравнить результаты при одинаковом режиме работы двигателя и одинаковом наборе включённых потребителей.

1. Учитывать алгоритм управления зарядкой конкретного автомобиля.

Если напряжение на B+ не указывает на работу генератора, необходимо проверять сам генератор, его привод, управляющий разъём и систему управления зарядкой. Один результат мультиметра без учёта режима работы не является готовым диагнозом, особенно на автомобилях с регулируемым зарядом.

Если на B+ напряжение выше, чем на выводах батареи, вероятна потеря в силовом проводе, плавкой вставке или соединениях. Точное допустимое различие берут из сервисной документации конкретной модели: универсальная норма для всех автомобилей неприменима.

Как измерить падение напряжения под нагрузкой

Падение напряжения измеряют на работающей цепи, когда через неё проходит ток. Такая проверка информативнее простой прозвонки, поскольку выявляет сопротивление, проявляющееся только под нагрузкой.

Для проверки положительной ветви:

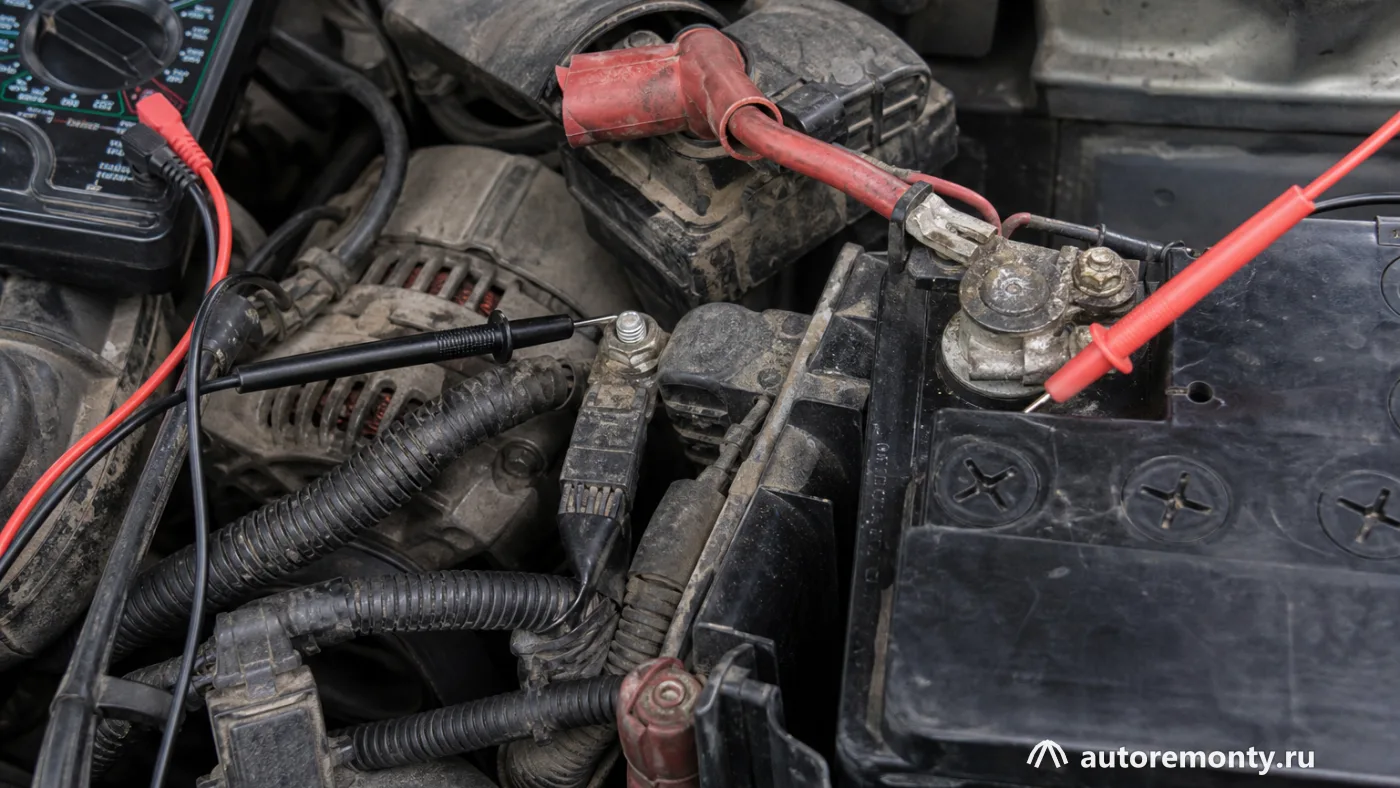

1. Подключить один щуп мультиметра к B+ генератора.

1. Второй щуп подключить непосредственно к положительному выводу аккумулятора, а не к внешней поверхности клеммного зажима.

1. Запустить двигатель, соблюдая требования безопасности.

1. Создать электрическую нагрузку штатными потребителями, допустимыми для данного автомобиля.

1. Наблюдать показание прибора при стабильном режиме работы.

При исправном проводнике разность потенциалов между концами участка должна быть небольшой. Если прибор показывает выраженное падение, цепь делят на части и последовательно проверяют:

• участок от B+ до ближайшего соединения;

• плавкую вставку между её входом и выходом;

• участок между вставкой и распределительной точкой;

• соединение распределительной точки с аккумулятором;

• контакт между выводом батареи и клеммным зажимом.

Так можно локализовать участок, на котором теряется напряжение. Допустимое падение для каждого отрезка необходимо сверять с документацией производителя.

Отдельно проверяют отрицательную ветвь между корпусом генератора, двигателем, кузовом и отрицательным выводом аккумулятора. Плохая масса способна создать тот же симптом, что и повреждение положительного провода.

Как трактовать результаты

Подтверждённые измерениями варианты:

• на B+ и аккумуляторе напряжение изменяется одинаково, а падение на силовом проводе отсутствует или соответствует документации — проверяемый участок цепи, вероятно, исправен;

• на B+ присутствует выход генератора, но на батарее напряжение ниже — заряд теряется между генератором и аккумулятором;

• повышенное падение обнаружено только на плавкой вставке — проверке подлежат сама вставка и её крепления;

• повышенное падение возникает между клеммным зажимом и выводом батареи — нарушен их контакт;

• потеря обнаружена на отрицательной ветви — необходимо проверять массу двигателя, кузова и аккумулятора;

• выхода на B+ нет при подтверждённой исправности цепи — диагностику продолжают в генераторе, приводе и системе управления.

Диагностическая гипотеза становится выводом только после локализации падения на конкретном участке. Нагрев соединения может поддерживать подозрение на высокое сопротивление, но касаться силовых деталей на работающем двигателе опасно.

Сообщения владельцев о том, что проблема исчезла после очистки клемм или замены вставки, относятся к опыту владельцев, а не к доказательству причины на другом автомобиле. Редакционный вывод: генератор следует признавать неисправным только после проверки его выхода непосредственно на B+ и исключения потерь в положительной и отрицательной ветвях.

Что делать после обнаружения дефекта

Повреждённый участок восстанавливают способом, предусмотренным производителем. Для силовой цепи недостаточно скрутить жилы, обжать случайный наконечник или закрыть повреждение изолентой: соединение должно выдерживать рабочий ток, нагрев, вибрацию и воздействие влаги.

После ремонта необходимо:

1. Проверить надёжность крепления и изоляцию силового провода.

1. Убедиться, что кабель не касается горячих и движущихся деталей.

1. Повторить измерение напряжения на B+ и аккумуляторе.

1. Повторить проверку падения напряжения под нагрузкой.

1. Проверить отрицательную ветвь цепи.

1. Убедиться в отсутствии нагрева, запаха изоляции и нестабильных показаний.

Моменты затяжки, тип наконечника, сечение кабеля и характеристики плавкой вставки зависят от автомобиля. Эти данные выбирают по VIN, каталогу деталей и сервисной документации, а не по универсальной рекомендации.

Частые вопросы

Может ли генератор быть исправен, если лампа аккумулятора горит?

Да, лампа указывает на неисправность системы зарядки, но не определяет конкретную причину. Кроме генератора, проверке подлежат силовая цепь B+, масса, управляющий разъём, привод и электронное управление зарядкой.

Почему провод прозванивается, но аккумулятор не заряжается?

Прозвонка проходит при малом токе и может не выявить частично разрушенную жилу или окисленный контакт. Для поиска такого дефекта нужно измерять падение напряжения на работающей цепи под нагрузкой.

Можно ли проверить зарядку, сняв клемму с работающего двигателя?

Нет, такой способ применять нельзя. Отключение батареи на работающем двигателе может вызвать скачки напряжения и повреждение электронных блоков, а результат проверки не будет надёжным.

Почему новая плавкая вставка снова перегорает?

Повторное перегорание указывает на возможное короткое замыкание, повреждение силового кабеля или неисправность подключённого узла. Устанавливать следующую вставку без поиска причины нельзя; её тип и характеристики должны соответствовать документации конкретного автомобиля.
